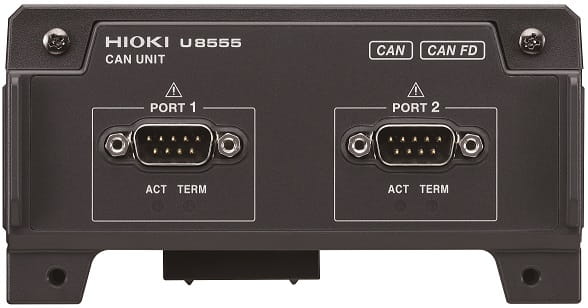

HIOKI U8555 - moduł szyny CAN do loggerów LR8450 i LR8450-01
0
Opis
U8555 - moduł szyny CAN do loggerów LR8450 i LR8450-01
Wymienny (wtykany) moduł szyny CAN U8555 dostarcza sygnał pomiarowy do przenośnego loggera LR8450 (lub LR8450-01). Współpracuje z zestawem SP7001-95 czujnika CAN zakończonego sondą bezkontaktową CAN. Narzędzia analizy ECU lub komputer nie są potrzebne, stąd liczba przewodów połączeniowych potrzebna do przeprowadzenia testów jezdnych pojazdu ulega zmniejszeniu.
• Liczba portów: 2
• Obsługuje interfejsy: CAN, CAN FD i CAN FD (nie ISO)
- wejście CAN i CAN FD, wyjście CAN i CAN FD
• Start i stop pomiaru, gdy zostanie odebrany sygnał CAN ze specyficznym ID
• Funkcja wyzwalania maską bitową - start rejestracji, gdy sygnał sterujący spełnia specyficzny wzorzec
• Wysyłanie ramek CAN zdefiniowanych przez użytkownika, jednorazowe lub wielokrotne
• Obsługa pomiaru wielokanałowego, jeden moduł U8555 może zbierać dane w maksymalnie 500 kanałach (przy odstępie czasowym rejestracji 100 ms), co przy możliwości współpracy loggera LR8450 z czterema modułami daje maksymalnie 2000 kanałów
• Przetwarzanie sygnałów CAN na przebiegi analogowe i wyświetlanie ich na ekranie LR8450 w czasie rzeczywistym
- możliwość jednoczesnego oglądania (na tej samej osi czasu) przebiegów analogowych takich jak: napięcie, temperatura i naprężenia wraz z informacją pobraną z szyny CAN, np. szybkość pojazdu i prędkość obrotowa silnika
• Gniazdo wejściowe: typu D-sub, 9 wyprowadzeń, męskie x 2 szt.
• Zakończenie pomiarowe: wbudowana rezystancja 120 Ω
• LED-y ACT i TEM sygnalizujące odpowiednio status pracy szyny CAN i włączenie zakończenia pomiarowego
• Odstęp odświeżania danych: od 10 ms do 10 s (10 wybieranych poziomów)
• Wyjście CAN:
- wyprowadzanie danych zmierzonych przez moduły jako sygnały CAN (sygnały CAN i sygnały pobrane przez moduły analogowe np. temperatury i wibracji)
- wyprowadzanie wygenerowanego sygnału CAN jako alarmowego w momencie wykrycia awarii np. w wyniku przekroczenia przez zmierzoną wartość analogową (napięcie lub temperatura) ustawionej wartości progowej
- przełączanie między odbieraniem a wyprowadzaniem zmierzonych wartości
• Program CAN Editor (patrz dane techniczne)
ZASTOSOWANIA:
• Monitorowanie danych sieci pojazdu pochodzących z różnych urządzeń sterujących (ECU) w trakcie testowania i poszczególnych faz projektowania
• Wyszukiwanie i usuwanie niesprawności oraz optymalizowanie procesów przemysłowych za pomocą komunikacji (bazującej na rejestrowaniu przez CAN) między sterownikami i urządzeniami przemysłowymi
• Monitorowanie transmisji danych między systemami awioniki (elektroniki lotniczej) w aplikacjach lotniczych
• Rejestrowanie danych analogowych, w tym napięcia, prądu i temperatury i wyprowadzanie ich w postaci sygnałów CAN
OPIS PRODUKTU:
Moduł CAN U8555 jest wtykanym modułem przeznaczonym do loggerów danych serii LR8450. Do jednego loggera LR8450 lub LR8450-01 można dołączyć maksymalnie cztery takie moduły. Jest wyposażony w dwa porty, które można konfigurować jako wejście lub wyjście, a ponadto 500 kanałów na port. Moduł wyróżnia się też odstępem odświeżania równym maksymalnie 10 ms, zależnym od liczby aktualnie użytych kanałów. Ma dwa 9-pinowe złącza męskie typu D-sub i jest kompatybilny z kluczowymi protokołami w tym CAN (ISO 11898) oraz CAN FD zarówno formatu ISO jaki i nie-ISO. Jako dane CAN mogą być wyprowadzane wszystkie dane zarejestrowane za pomocą loggera LR8450, w tym napięcia, prądu, temperatury, naprężeń itd.
Moduł U8555 nadaje się idealnie do monitorowania danych pochodzących z sieci pojazdów samochodowych w trakcie testowania i projektowania. Spełnia też główne zadanie w wyszukiwaniu i usuwaniu niesprawności i optymalizowaniu procesów przemysłowych, zbierając sygnały komunikacyjne CAN przesyłane między sterownikami a urządzeniami. Moduł U8555 zapewnia też niezawodną transmisje danych w aplikacjach lotniczych, co czyni z niego podstawowe narzędzie do wysokiej jakości rejestracji danych na temat pracy urządzenia i analizy.
ZAWARTOŚĆ OPAKOWANIA FABRYCZNEGO:
• Moduł CAN U8555
• Instrukcja obsługi
• Wkręty mocujące
DOWIEDZ SIĘ WIĘCEJ
Wymienny (wtykany) moduł szyny CAN współpracuje z przenośnymi loggerami LR8450 i LR8450-01
• Liczba portów: 2
• Obsługuje interfejsy: CAN, CAN FD i CAN FD (nie ISO)
• Gniazdo wejściowe: typu D-sub, 9 wyprowadzeń, męskie x 2 szt.
• Zakończenie pomiarowe: wbudowana rezystancja 120 Ω ± 10 Ω (dla każdego portu jest dostępne ustawienie wł./wył.)
• LED ACT sygnalizujący status pracy szyny CAN
• LED TERM sygnalizujący włączenie zakończenia pomiarowego
• Odstęp odświeżania danych: od 10 ms do 10 s (10 wybieranych poziomów)
• Przepływność:
- CAN/CAN FD (arbitration): 50k, 62,5k, 83,3k, 100k, 125k, 250k, 500k, 800k, 1000k (bodów)
- CAN FD (dane): 0,5M, 1M, 2M, 2,5M, 4M, 5M (bodów)
• Punkt próbkowania:
- CAN lub CAN FD (arbitration): od 50,0% do 95,0%
- CAN FD (dane): od 50,0% do 95,0%
• Transmisja ACK: gdy dane są odbierane, to odpowiedź ACK można włączyć lub wyłączyć
• Rodzaj pracy: obsługa przełączania między trybem odbierania a trybem wyprowadzania zmierzonych wartości
• Wymiary, masa: 134 x 70 x 54 [mm], ok. 235 g
Dane techniczne trybu odbierania danych
• Liczba kanałów pomiarowych:
- odstęp czasowy odświeżania danych 10 ms: maksymalnie 50 kanałów (maksymalnie 50 sygnałów
- odstęp czasowy odświeżania danych 20 ms: maksymalnie 100 kanałów (maksymalnie 100 sygnałów
- odstęp czasowy odświeżania danych 50 ms: maksymalnie 250 kanałów (maksymalnie 250 sygnałów
- odstęp czasowy odświeżania danych ≥ 100 ms: maksymalnie 500 kanałów (maksymalnie 500 sygnałów)
• Liczba ID odbierania: funkcja mająca na celu rejestrowanie liczby odbiorów ID obiektu docelowego w trakcie odstępu czasowego odświeżania danych
• Ramka transmisji definiowana przez użytkownika: moduł U8555 wysyła w trakcie pracy trybu odbierania ramki CAN zdefiniowane przez użytkownika
Dane techniczne trybu wyprowadzania zmierzonych wartości
• Odstęp odświeżania danych: od 10 ms do 10 s (10 wybieranych poziomów)
• W trybie wyjściowym LR8450 przetwarza zmierzone wartości i wyprowadza je jako ramki CAN
• Obiekt docelowy wyprowadzania: dane pomiarowe z modułów wtykanych (innych niż moduł CAN)
• Okres odświeżania wyprowadzanych danych: zależy od odstępu czasowego odświeżania danych modułu generującego wyprowadzany sygnał (tak krótki jak 1 ms)
• Odpowiedź: odstęp czasowy odświeżania danych x 2 + 1 ms + czas odpowiedzi analogowej* (* zależy od ustawień filtra)
• Program CAN Editor (patrz dane techniczne)
DANE TECHNICZNE PROGRAMU CAN Editor
Program jest dostarczany na CD wraz z loggerem LR8450 (lub LR8450-01). Po zainstalowaniu na komputerze można łatwo skonfigurować ustawienia modułu CAN
• Metoda ustawiania: online lub offline
Skonfigurowane ustawienia zapisuje się w formacie CES przy użyciu Edytora CAN, a następnie ładuje się za pomocą LR8450. Można też łatwo konfigurować przyrządy w trybie offline, gdy połączenie przez LAN lub USB jest trudne do nawiązania.
• Tryb odbierania: ładowanie plików DBC
Oprócz ręcznego ustawiania kanałów można ukończyć ustawienia definicji komunikacji CAN, ładując po prostu plik DBC.
• Tryb wyprowadzania: automatyczne konfigurowania obiektów docelowych wyprowadzania
Tworzenie definicji komunikacji wyprowadzania dla pojedynczego kanału jest niezwykle pracochłonne szczególnie wtedy, gdy konfigurowany logger obsługuje w danym czasie dużą liczbę kanałów. Posługując się Edytorem CAN trzeba tylko wyspecyfikować ID startu i kliknąć przycisk "Configure Automatically" (skonfiguruj automatycznie), aby skompletować wszystkie definicje komunikacji. Aby następnie ukończyć proces konfigurowania, można definicje te wyprowadzać w postaci pliku DBC, ładując je w trybie upstream do systemu.
Ogólne dane techniczne
• Otoczenie pracy: MS Windows 10 (32/64 bit), MS Windows 11 (64 bit)
• Interfejs: LAN/USB
• Obsługiwane języki: angielski, japoński, chiński
• Obsługiwane przyrządy: rejestratory-loggery przemysłowe LR8450 i LR8450-01 firmy Hioki
• Ustawiana pozycja modułu:
- od modułu 1 do modułu 4, - od modułu bezprzewodowego 1 do modułu bezprzewodowego 7
• Ustawianie modułu CAN: interfejs, terminator, przepływność, parametry danych, punkty próbkowania, punkty próbkowania danych, ACK
• Tryb obsługi modułu: przełączanie między trybem odbierania a trybem wyprowadzania zmierzonych wartości na podstawie moduł-na-moduł
Ustawienia trybu odbierania
• Odstęp czasowy odświeżania danych: od 10 ms do 10 s (10 wybieranych poziomów)
• Ustawienia definicji kanału odbierania:
- Ustawienia portu wejściowego CAN: od port 1 do port 2
- Typ kanału: dane lub liczba ID
- Ustawienia współdzielone:
1. Format: standardowy/rozszerzony
2. ID: od od 0h do 1FFFFFFFh
3. Komentarz
4. Jednostka
5. Współczynnik, offset
- Typ kanału: dane
1. Liczb bitów startowych: od 0 do 511
2. Długość w bitach: od 1 do 64 (bitów)
3. Kolejność bajtów: Motorola/Intel
4. Typ danych: bez znaku/ze znakiem/IEEE/zmiennoprzecinkowe/IEEE podwójnej precyzji
- Ustawienia wyświetlania loggera LR8450:
1. Wyświetlanie górnej wartości granicznej lub wyświetlanie dolnej wartości granicznej
2. Liczba wyświetlanych cyfr, format obrazu
3. Prób obliczania liczbowego
4. Kolor przebiegu
• Ustawienia transmisji ramki definiowane przez użytkownika:
- Numery warunków odbierania: od nr 1 do nr 8
- Ustawienie portu wyjściowego CAN: Port 1 lub Port 2
- Numer ramki: od 1 do 8
- Ustawienie regularnej transmisji: włączona/wyłączona
- Odstęp czasowy regularnej transmisji: od 1 do 9999 (x 10 [ms])
- Parametry czasowe: w momencie: rozpoczęcia pomiaru, zatrzymania pomiaru, rozpoczęcia wyzwalania, przy alarmie, ręczna
- Typ ramki: CAN standardowa, CAN rozszerzona, CAN FD standardowa, CAN FD rozszerzona
- Przesyłane ID: od 0h do 1FFFFFFFh
- DLC bite (treść ładowana): od 0 do 15 (0, 12, 16, 20, 24, 32, 48, 64)
- Przesyłane dane: należy ustawiać jako wartość heksadecymalną
- Opóźnienie: od 0 do 9999 (x 10 [ms])
Ustawienia trybu wyprowadzania zmierzonych wartości
• Ustawianie wyprowadzania zmierzonej wartości:
- Ustawienie portu wyjściowego CAN: Port 1 lub Port 2
- Typ ramki: standardowa/rozszerzona
- ID: od 0h do 1FFFFFFFh
- Dane: jako dane wyprowadzane można ustawiać wartości zmierzone pochodzące z następujących modułów: U8550, U8551, U8552, U8553, U8554
• Funkcja szacowania stosunku obciążenia szyny CAN: wyświetlanie jaka będzie szybkość zwiększenia obciążenia szyny CAN, gdy zmierzone wartości będą wyprowadzane przy użyciu bieżących ustawień
Dane techniczne pliku
• Funkcja zapisu:
1. Plik CANdb (.dbc) do przesyłania danych zdefiniowanych przy użyciu ustawień trybu wyprowadzania zmierzonych wartości
2. Dane ogólnych ustawień Edytora CAN (.CES)
• Funkcja ładowania:
1. Są ładowane pliki CANdb (.dbc) oraz pliki definicji MR8904 (.CDF) i są używane do skonfigurowania ustawień kanału odbierania.
2. Są ładowane ustawienia (.SET) loggera LR8450 oraz ustawienia Edytora CAN (.CES) i są używane do skonfigurowania ogólnych ustawień Edytora CAN.
• Tytuł: Są nadawane tytuły danym ustawień (.CES) (maksymalnie 50 znaków jednobajtowych lub 25 znaków dwubajtowych).
