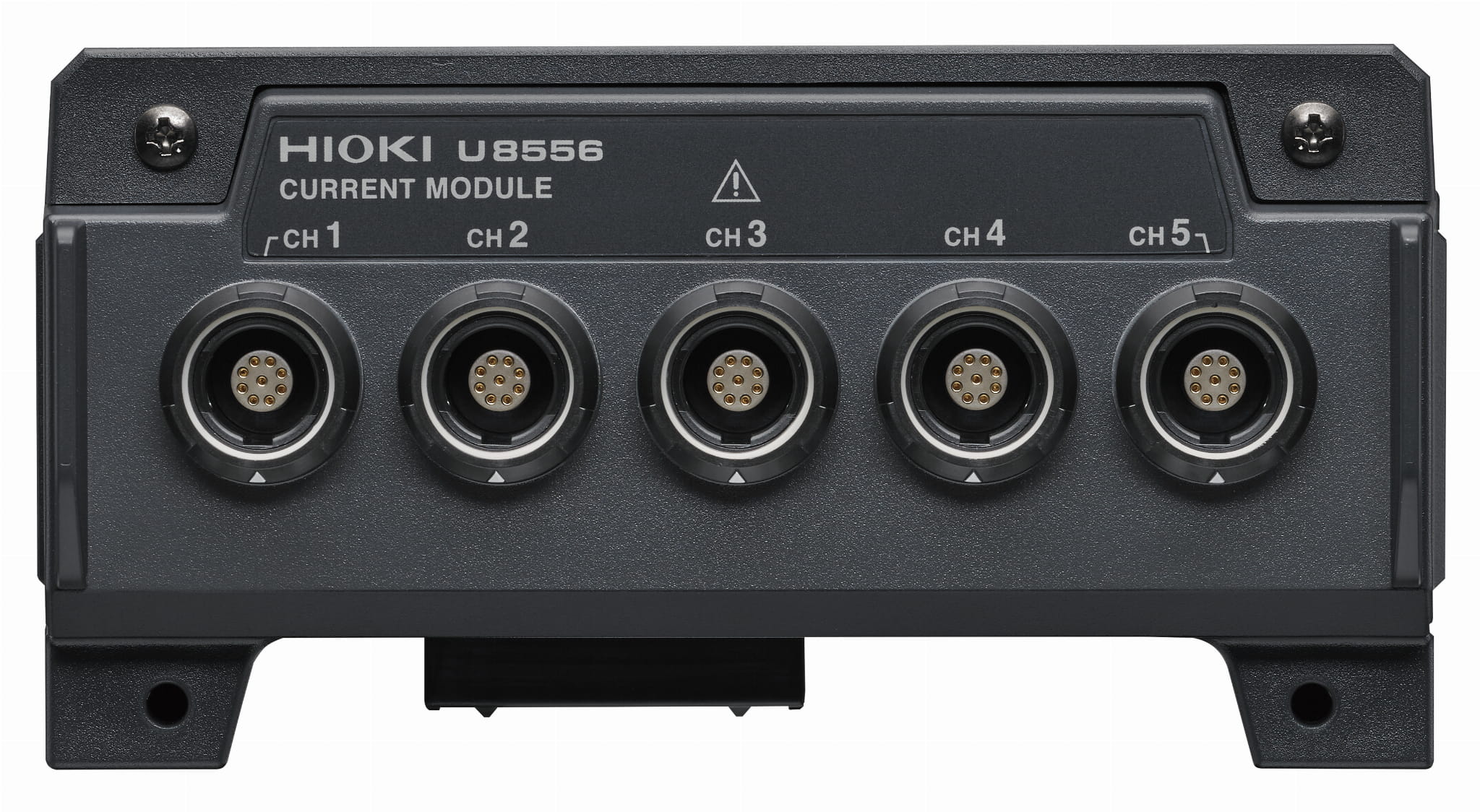

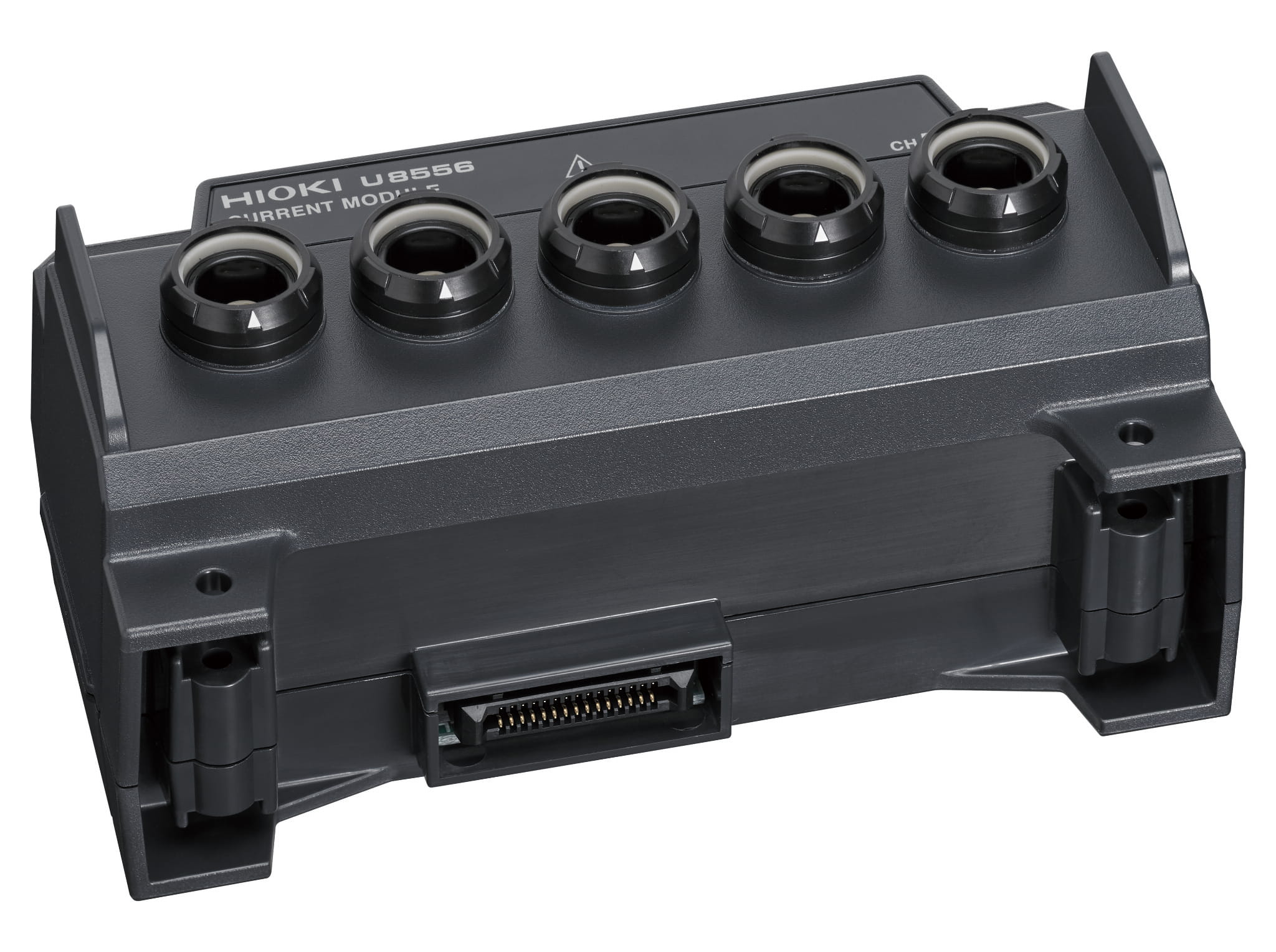

HIOKI U8556 - moduł prądowy do loggera LR8450, współpracuje z czujnikami prądowymi CT7812 i CT7822 HIOKI

LR8450 - przenośny rejestrator-logger danych pomiarowych firmy HIOKI może zostać uzupełniony o opcjonalne moduły wtykane. Do wyboru jest obecnie 7 modułów o różnym przeznaczeniu. W ten sposób można uzyskać maksymalnie 120 kanałów rejestracji napięcia stałego, a w przypadku użycia modułu U8555 - aż 500. Przyrząd jest też wyposażony w 8 wbudowanych kanałów logicznych, do których doprowadza się sygnały impulsowe, aby rejestrować bezpośrednio np. prędkość obrotową. Wtykane moduły zewnętrzne służą natomiast do pośredniego zapisu danych pomiarowych napięcia, temperatury, naprężeń, prądu, a także sygnałów CAN. Odstęp rejestracji można wybierać z zakresu od 1 ms do 1 h (22 ustawienia). Zbierane dane rejestruje się na kartach pamięci SD (do 16 GB). Użytkownik ma  do dyspozycji gniazdo interfejsu LAN oraz dwa USB (serii A) i jedno mini USB. Dostępne funkcje to: zapisywanie danych w czasie rzeczywistym na karcie SD lub pamięci przenośnej USB, obliczenia numeryczne, obliczanie przebiegu i inne. Wyniki rejestracji są prezentowane na 7-calowym, kolorowym ekranie LCD-TFT. Dzięki znacznej redukcji zakłóceń można bezpiecznie rejestrować sygnały w środowiskach dużych napięć i częstotliwości, jak otoczenia silników falowników.

Moduł prądowy LR8536 HIOKI, pięciokanałowy, łączony bezprzewodowo z loggerem LR8450-01. Wyposażony w funkcję indywidualnego kondycjonowania sygnału. Odświeża pobierany sygnał co 1 ms jednocześnie we wszystkich kanałach. Współpracuje z czujnikami prądowymi HIOKI wyposażonymi w złącze PL14 (w tym CT7812 i CT7822).

Czujnik cęgowy prądu AC/DC CT8722 firmy HIOKI, wyróżniający się bardzo małymi rozmiarami, wykorzystuje do pomiaru technikę "flux gate detection". Czujnik mierzy prąd stały i przemienny do 20 A z maksymalną rozdzielczością 1 mA i wysoką dokładnością równą ±0,3%, w szerokim paśmie od DC do 100 kHz i szerokim zakresie temperatur otoczenia pracy od -40 do +85 °C. Jest w stanie objąć przewód z mierzonym prądem o maksymalnej średnicy 5 mm. Zaprojektowano go specjalnie do współpracy z loggerami danych serii LR8450 HIOKI w paśmie od DC do 5 Hz (wymaga użycia modułu prądowego U8556 lub bezprzewodowego LR8536). Czujnik jest wyposażony w przesuwny mechanizm otwierania-zamykania cęgów. Zapewnia łatwą instalację, nawet w ciasnych miejscach pomiaru, dokładny pomiar małych prądów i wysoką stabilność.


CT7736 - czujnik prądowy AC/DC firmy HIOKI z automatycznym zerowaniem jest dedykowany do obserwowania przebiegów chwilowych i umożliwia uzyskiwanie stabilnych i dokładnych wyników przy pomiarach prowadzonych w otoczeniach o silnie zmieniających własnościach. Cęgi czujnika obejmują przewód o średnicy nieprzekraczającej 33 mm. Znamionowy prąd AC/DC mierzony przez czujnik wynosi 600 A, a maksymalny, dopuszczalny, szczytowy 600 A. Pasmo sygnałów mierzonych przez czujnik mieści się w przedziale od DC do 5 kHz (ze spadkiem -3 dB), a przekładnia wynosi 1 mV/A. Przewód czujnika jest zakończony złączem PL14. Czujnik jest dedykowany do współpracy z analizatorem jakości zasilania PQ3100 i modułem wyświetlacza CM7290.

CT7044 - cęgowa sonda elastyczna firmy HIOKI mierzy prądy przemienne na dwóch przełączanych podzakresach 6000 A i 600 A przy maksymalnym, dopuszczalnym ciągłym prądzie wejściowym 10000 A. Elastyczny odcinek cęgów może objąć przewód pomiarowy z prądem o maksymalnej średnicy 100 mm, przy czym średnica tego odcinka wynosi 7,4 mm. Sonda mierzy prądy w paśmie od 10 Hz do 50 kHz amplitudę z dokładnością ±1,5% w.w., a fazę z dokładnością ±1 deg. Ma przekładnię równą 0,1 mV/A na podzakresie 6000 A i 1 mV/A na podzakresie 600 A. Pracuje poprawnie w zakresie temperatur otoczenia od -25 °C do +65 °C. Czujnik sondy jest połączony przewodem długości 2,3 m z modułem zawierającym dwie baterie LR6. Przewód wyjściowy sondy (modułu z bateriami) ma długość 20 cm i jest zakończony wtykiem PL14. Sonda jest przeznaczona do wyprowadzania danych do loggerów danych lub innych urządzeń (za pośrednictwem modułu wyświetlacza CM7290)

CT7046 - cęgowa sonda elastyczna firmy HIOKI mierzy prądy przemienne na dwóch przełączanych podzakresach 6000 A i 600 A przy maksymalnym, dopuszczalnym ciągłym prądzie wejściowym 10000 A. Elastyczny odcinek cęgów może objąć przewód pomiarowy z prądem o maksymalnej średnicy 254 mm, przy czym średnica tego odcinka wynosi 7,4 mm. Sonda mierzy prądy w paśmie od 10 Hz do 50 kHz amplitudę z dokładnością ±1,5% w.w., a fazę z dokładnością ±1 deg. Ma przekładnię równą 0,1 mV/A na podzakresie 6000 A i 1 mV/A na podzakresie 600 A. Pracuje poprawnie w zakresie temperatur otoczenia od -25 °C do +65 °C. Czujnik sondy jest połączony przewodem długości 2,3 m z modułem zawierającym dwie baterie LR6. Przewód wyjściowy sondy (modułu z bateriami) ma długość 20 cm i jest zakończony wtykiem PL14. Sonda jest przeznaczona do wyprowadzania danych do loggerów danych lub innych urządzeń (za pośrednictwem modułu wyświetlacza CM7290)

CT7131 - cęgowy czujnik firmy HIOKI mierzy prądy przemienne do 100 A w tym ciągłe do 130 A (w paśmie od 45 Hz do 66 Hz). Jest w stanie objąć przewód z mierzonym prądem o maksymalnej średnicy 15 mm. Czujnik wyróżnia się dokładnością pomiaru amplitudy równą ±0,3% w.w., a fazy ±1 deg (w paśmie od 45 Hz do 5 kHz). Ma przekładnię równą 1 mV/A i pasmo amplitudy od 40 Hz do 20 kHz. Pracuje poprawnie w zakresie temperatur otoczenia od -10 °C do +50 °C. Przewód czujnika ma długość 2,5 m i jest zakończony wtykiem PL14. Czujnik jest przeznaczony do pomiarów prądów obciążeń za pomocą analizatorów jakości zasilania PQ3100 i PQ3198. Można go łączyć za pośrednictwem modułu wyświetlacza CM7290.

CT7116 - cęgowy czujnik firmy HIOKI mierzy niewielkie, upływowe prądy przemienne, do 6 A, w tym ciągłe do 10 A. Jest w stanie objąć przewód z mierzonym prądem o maksymalnej średnicy 40 mm. Czujnik o paśmie amplitudy od 40 Hz do 5 kHz odznacza się dokładnością pomiaru amplitudy równą ±1,0% w.w. (w paśmie od 45 Hz do 66 Hz), a fazy ±3 deg (przy 50 Hz lub 60 Hz). Ma przekładnię równą 100 mV/A. Pracuje poprawnie w zakresie temperatur otoczenia od -25 °C do +65 °C. Przewód czujnika ma długość 2,5 m i jest zakończony wtykiem IPL14 firmy HIOKI. Czujnik stopniu ochrony IP40 jest przeznaczona do pomiarów prądów upływowych za pomocą analizatora jakości zasilania PQ3100 i podobnych.
