HIOKI LR8532 - bezprzewodowy moduł napięcie/temperatura (termoparą), 30 kanałów, próbkowanie 10 ms, do loggera LR8450-01

LR8532 - moduł pomiarowy napięcia stałego i  temperatury (sondą z czujnikiem termoparowym), w maksymalnie 30 kanałach, próbkując mierzony sygnał co 10 ms (przy pracy w maksymalnie 15 kanałach) lub co 20 ms (przy pracy w większej liczbie kanałów. Jest produkowany przez firmę HIOKI. Stanowi wyposażenie opcjonalne loggerów danych pomiarowych LR8450-01.

• 30 kanałów wejściowych napięcia stałego, rezystancji, temperatury i wilgotności względnej
• Zbiera sygnały z sond temperaturowych z czujnikiem termoparowym typu K, J, E, T, N, R, S, B i C
• Odstęp czasowy odświeżania: 10 ms (przy przy pracy w maksymalnie 15 kanałach) lub co 20 ms (przy pracy w liczbie kanałów większej od 15)
• Rozdzielczość przetwarzania a/c: 16 bitów
• Pomiar napięcia: 9 podzakresów, od ±10 mV do ±100 V, obsługa sygnałów 4-20 mA
• Transmisja bezprzewodowa danych pomiarowych do loggera danych LR8450-01
• Izolacja: 300 V
• Doprowadzanie sygnałów do bloku z wyprowadzeniami z mocowaniem przewodów za pomocą zacisków klatkowych sprężynowych
• Zasilanie z sieci 230 V lub akumulatora

Zastosowania:
• Analiza zmian temperatury w podzespołach i silnikach pojazdów z napędem elektrycznym
• Pomiar temperatury i wilgotności względnej otoczenia w laboratoriach lub magazynach
• Monitorowanie fluktuacji napięcia i poziomu grzania w maszynach

Opis wyrobu:

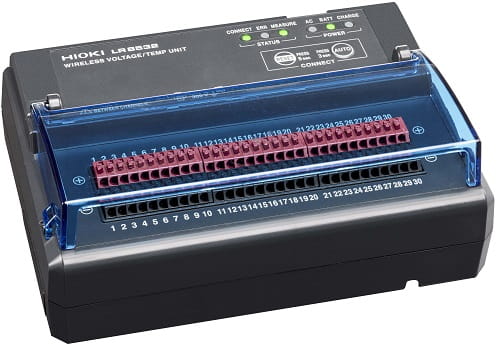

Bezprzewodowy moduł napięcia/temperatury LR8532 firmy HIOKI jest 30-kanałowym urządzeniem przesyłającym dane pomiarowe do loggera danych LR8450-01. Do jednego loggera LR8450-01 można dołączyć maksymalnie siedem takich modułów, umożliwiając transmisję za pomocą bezprzewodowego LAN i zapisywanie danych pomiarowych w maksymalnie 210 kanałach za pomocą tylko jednego urządzenia rejestrującego. Dołączając do jednego LR8450-01 siedem bezprzewodowych modułów LR8532 i cztery moduły wtykane U8552 można otrzymać konfigurację o liczbie kanałów rozszerzonej aż do 330.

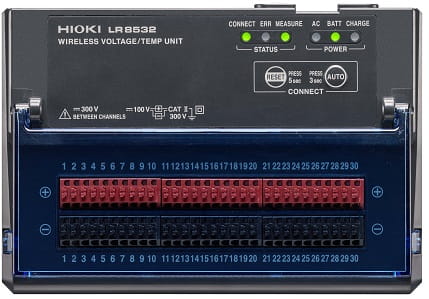

Moduł niniejszy mierzy precyzyjnie napięcie stałe do 100 V, korzystając z wejścia bezpośredniego. Sygnały wejściowe są doprowadzane do modułu przez blok z wyprowadzeniami o mocowaniu przewodów za zacisków klatkowych sprężynowych, zapewniając tym szybką instalację i bezpieczne połączenie odporne na wibracje. Izolacja modułu równa 300 V do ziemi i między kanałami zapewnia obsługę bezpieczną i niezawodną.
LR8532 może ponadto mierzyć rezystancję. Użytkownik ma do dyspozycji czteroprzewodową konfigurację pomiarową z czterema przełączanymi podzakresami (10 Ω, 20 Ω, 100 Ω, and 200 Ω) o dokładności of 0,1%, zapewniającą w różnych aplikacjach bardzo dokładne wyniki pomiarów.
LR8532 mierzy temperaturę termoparami typu K, J, E, T, N, R, S, B i C, co czyni go elastycznym narzędziem do realizacji różnorodnych ustawień konfiguracyjnych temperatury w badaniach, przemyśle i monitorowaniu parametrów otoczenia. Każdy z kanałów można indywidulanie konfigurować, umożliwiając w ten sposób użytkownikowi loggera wygodną realizację ustawień spełniających specyficzne wymagania pomiarowe.
Dzięki krótkiemu odstępowi czasowemu odświeżania równemu 10 ms i 16-bitowej rozdzielczości przetwarzania a/c, LR8532 umożliwia niezwykle precyzyjną akwizycją danych. Moduł ten wyróżnia się dziewięcioma podzakresami pomiarowymi napięcia stałego od ±10 mV do ±100 V, zapewniając dokładne wskazania w różnorodnych aplikacjach. Aby mierzyć sygnały 4-20 mA, trzeba używać bocznika
250 Ω z zakresem 1-5 V.
Moduł LR8532 wyróżnia się też własnością bezprzewodowego LAN, umożliwiającą bezprzerwową transmisję danych pomiarowych do bezprzewodowego loggera LR8450-01 w celu monitorowania i analizy danych w czasie rzeczywistym na wyświetlaczu LCD tego urządzenia. Dzięki kompaktowej konstrukcji moduł nadaje się idealnie do instalowania w ciasnych lub trudno dostępnych miejscach. Moduł odznacza się ponadto elastycznymi opcjami zasilania, umożliwiając użycie do tego zasilacza sieciowego lub opcjonalnego pakietu akumulatorów, w celu realizacji różnorodnych konfiguracji ustawiania wstępnego. Moduł jest dostarczany z zasilaczem sieciowym Z1008 i płytą montażową z wkrętami, umożliwiając bezpieczne instalowanie go na ścianie lub innej płaskiej powierzchni.

Zawartość opakowania fabrycznego:
• Moduł temperatura/ napięcie LR8532
• Instrukcja obsługi
• Adapter bezprzewodowego LAN Z3231
• Zasilacz sieciowy Z1008
• Płyta montażowa
• Wkręty mocujące M3 x 4 szt. (do użycia z płytą montażową)
