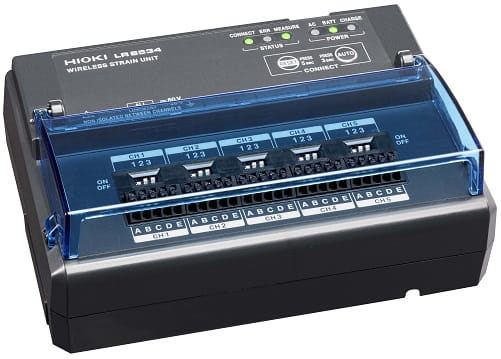

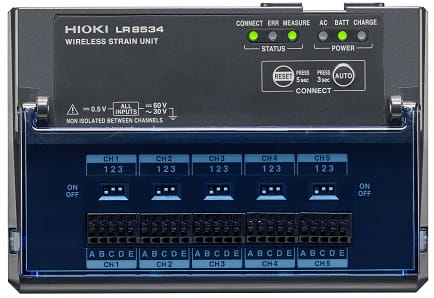

HIOKI LR8534 - bezprzewodowy moduł tensometryczny, 5 kanałów, próbkowanie 1 ms, do loggera LR8450-01

LR8450-01 - przenośny rejestrator-logger danych pomiarowych firmy HIOKI może zostać uzupełniony o 4 opcjonalne moduły wtykane i 7 łączonych z nim bezprzewodowo. Do wyboru jest obecnie 7 modułów wtykanych i 7 bezprzewodowych, o różnym przeznaczeniu. W ten sposób można uzyskać maksymalnie 330 kanałów rejestracji napięcia stałego, a w przypadku użycia modułu U8555 lub LR8535 - aż 500. Przyrząd jest też wyposażony w 8 wbudowanych kanałów logicznych, do których doprowadza się sygnały impulsowe, aby rejestrować bezpośrednio np. prędkość obrotową. Wtykane moduły zewnętrzne służą natomiast do pośredniego zapisu danych pomiarowych napięcia, temperatury, naprężeń, prądu, a także sygnałów CAN. Odstęp rejestracji można wybierać z zakresu od 1 ms do 1 h (22 ustawienia). Zbierane dane rejestruje się na kartach pamięci SD (do 16 GB). Użytkownik ma  do dyspozycji gniazdo interfejsu LAN oraz dwa USB (serii A) i jedno mini USB. Dostępne funkcje to: zapisywanie danych w czasie rzeczywistym na karcie SD lub pamięci przenośnej USB, obliczenia numeryczne, obliczanie przebiegu i inne. Wyniki rejestracji są prezentowane na 7-calowym, kolorowym ekranie LCD-TFT. Dzięki znacznej redukcji zakłóceń można bezpiecznie rejestrować sygnały w środowiskach dużych napięć i częstotliwości, jak otoczenia silników falowników. Użycie modułów bezprzewodowych pozwala na uniknięcie problemów z okablowaniem. Zastosowana bezprzewodowa technika LAN umożliwia monitorowanie danych pobieranych danych zdalnie na komputer.

Moduł U8554 firmy HIOKI mierzy i zbiera sygnały pochodzące z czujników tensometrycznych, w pięciu kanałach, z odstępem próbkowania 1 ms i przy przetwarzaniu a/c równym 16 bitów. Moduł wykorzystuje metodę pomiaru naprężeń za pomocą 1/2/4 tensometrów. Sygnały wejściowe doprowadza się do bloku wyprowadzeń z mocowaniem przewodów za pomocą zacisków klatkowych sprężynowych. Moduł o konstrukcji wtykanej stanowi wyposażenie opcjonalne loggerów danych pomiarowych LR8450 i LR8450-01.

Moduł prądowy U8556 firmy HIOKI, pięciokanałowy, o odświeżaniu co 1 ms, z funkcją kondycjonowania sygnału, łączony przewodowo z loggerami LR8450 i LR8450-01. Współpracuje z czujnikami prądowymi HIOKI wyposażonymi w złącze PL14 (w tym CT7812 i CT7822).

Moduł U8551 firmy HIOKI mierzy napięcie stałe, temperaturę (sondą z czujnikiem termoparowym lub rezystancyjnym), a także rezystancję i wilgotność względną w 15 kanałach, próbkując mierzony sygnał co 10 ms. Wyróżnia się przetwornikiem 16-bitowym, wejściami bezpośrednimi 100 V oraz izolacją 300 V między kanałami a masą. Mierzone sygnały doprowadza się do bloku z gniazdami z mocowaniem za pomocą zacisków klatkowych sprężynowych. Moduł stanowi wyposażenie opcjonalne loggerów danych pomiarowych LR8450 i LR8450-01.

LR8535 - moduł bezprzewodowego interfejsu szyny CAN HIOKI współpracujący z loggerem LR8450-01. Odświeża sygnały wejściowe CAN i CAN FD co 10 ms. Jest wyposażony w 2 porty dowolnie konfigurowane, może pracować w maksymalnie 500 kanałach. Można go zasilać z sieci AC lub z akumulatora. Ma 9-pinowe złącza D-Sub.

Bezprzewodowy moduł LR8531 firmy HIOKI mierzy napięcie stałe, rezystancję, temperaturę (sondą z czujnikiem termoparowym lub rezystancyjnym) oraz wilgotność względną w 15 kanałach, próbkując mierzony sygnał z odstępem 10 ms. Wyróżnia się przetwornikiem a/c 16-bitowym, wejściami bezpośrednimi 100 V oraz izolacją 300 V między kanałami a masą. Ma 9 podzakresów napięcia stałego od ±10 mV to ±100 V, obsługuje też sygnały 4-20 mA. Transmisja danych pomiarowych do loggera odbywa się bezprzewodowo. Moduł może pracować przy zasilaniu z sieci napięcia przemiennego 230 V lub z akumulatora. Mierzone sygnały doprowadza się do bloku z gniazdami z mocowaniem za pomocą zacisków klatkowych sprężynowych. Moduł stanowi wyposażenie opcjonalne loggera danych pomiarowych LR8450-01.

Bezprzewodowy moduł LR8533 firmy HIOKI, o dużej szybkości, mierzy napięcie stałe w 5 kanałach, próbkując mierzony sygnał z odstępem 1 ms. Wyróżnia się przetwornikiem 16-bitowym, wejściami bezpośrednimi 100 V oraz izolacją 300 V między kanałami a masą. Jest wyposażony w 7 podzakresów pomiarowych napięcia stałego od ±100 mV do ±100 V. Obsługuje też sygnały 4-20 mA. Transmisja danych pomiarowych do loggera odbywa się bezprzewodowo. Moduł może pracować przy zasilaniu z sieci napięcia przemiennego 230 V lub z akumulatora. Mierzone sygnały doprowadza się do bloku z gniazdami z mocowaniem za pomocą wkrętów M3. Moduł stanowi wyposażenie opcjonalne loggera danych pomiarowych LR8450-01.
