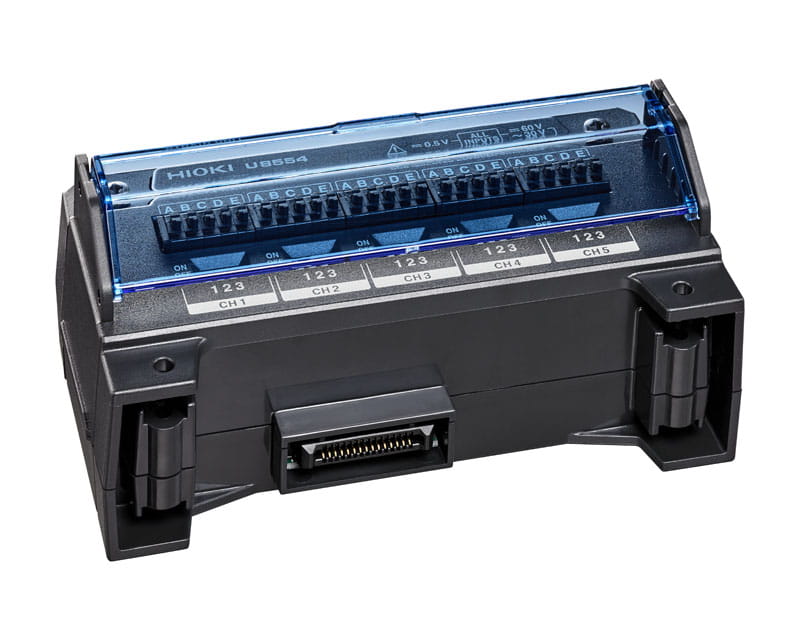

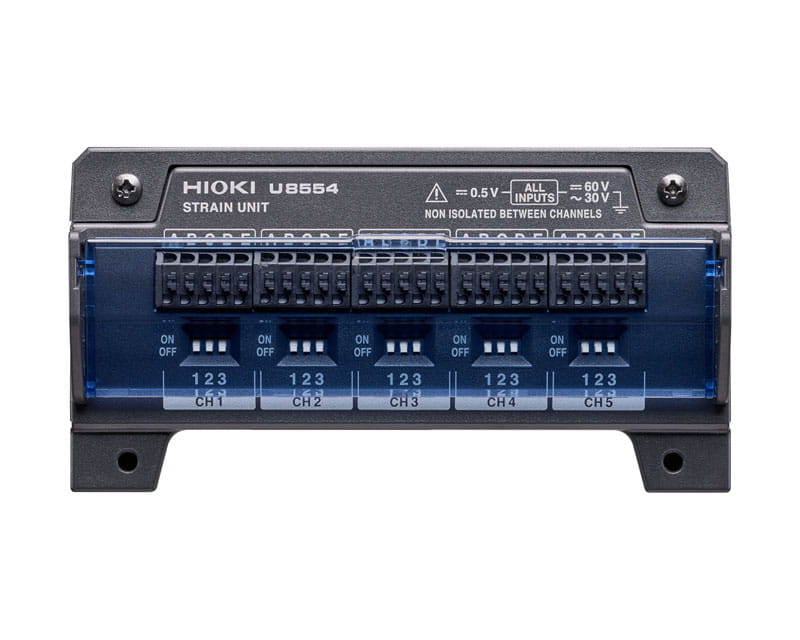

HIOKI U8554 - moduł tensometryczny, 5 kanałów, próbkowanie 1 ms, do loggerów LR8450 i LR8450-01

LR8450 - przenośny rejestrator-logger danych pomiarowych firmy HIOKI może zostać uzupełniony o opcjonalne moduły wtykane. Do wyboru jest obecnie 7 modułów o różnym przeznaczeniu. W ten sposób można uzyskać maksymalnie 120 kanałów rejestracji napięcia stałego, a w przypadku użycia modułu U8555 - aż 500. Przyrząd jest też wyposażony w 8 wbudowanych kanałów logicznych, do których doprowadza się sygnały impulsowe, aby rejestrować bezpośrednio np. prędkość obrotową. Wtykane moduły zewnętrzne służą natomiast do pośredniego zapisu danych pomiarowych napięcia, temperatury, naprężeń, prądu, a także sygnałów CAN. Odstęp rejestracji można wybierać z zakresu od 1 ms do 1 h (22 ustawienia). Zbierane dane rejestruje się na kartach pamięci SD (do 16 GB). Użytkownik ma  do dyspozycji gniazdo interfejsu LAN oraz dwa USB (serii A) i jedno mini USB. Dostępne funkcje to: zapisywanie danych w czasie rzeczywistym na karcie SD lub pamięci przenośnej USB, obliczenia numeryczne, obliczanie przebiegu i inne. Wyniki rejestracji są prezentowane na 7-calowym, kolorowym ekranie LCD-TFT. Dzięki znacznej redukcji zakłóceń można bezpiecznie rejestrować sygnały w środowiskach dużych napięć i częstotliwości, jak otoczenia silników falowników.

Moduł U8551 firmy HIOKI mierzy napięcie stałe, temperaturę (sondą z czujnikiem termoparowym lub rezystancyjnym), a także rezystancję i wilgotność względną w 15 kanałach, próbkując mierzony sygnał co 10 ms. Wyróżnia się przetwornikiem 16-bitowym, wejściami bezpośrednimi 100 V oraz izolacją 300 V między kanałami a masą. Mierzone sygnały doprowadza się do bloku z gniazdami z mocowaniem za pomocą zacisków klatkowych sprężynowych. Moduł stanowi wyposażenie opcjonalne loggerów danych pomiarowych LR8450 i LR8450-01.

Moduł U8550 firmy HIOKI mierzy napięcie stałe, temperaturę (sondą z czujnikiem termoparowym) oraz wilgotność względną w 15 kanałach, próbkując mierzony sygnał z odstępem 10 ms. Wyróżnia się przetwornikiem 16-bitowym, wejściami bezpośrednimi 100 V oraz izolacją 300 V między kanałami a masą. Mierzone sygnały doprowadza się do bloku z gniazdami z mocowaniem śrubami M3. Moduł stanowi wyposażenie opcjonalne loggerów danych pomiarowych LR8450 i LR8450-01.

Moduł U8553 firmy HIOKI, o dużej szybkości, mierzy napięcie stałe w 5 kanałach, próbkując mierzony sygnał z odstępem 1 ms. Wyróżnia się przetwornikiem 16-bitowym, wejściami bezpośrednimi 100 V oraz izolacją 300 V między kanałami a masą. Jest wyposażony w 7 podzakresów pomiarowych napięcia stałego od ±100 mV do ±100 V. Obsługuje też sygnały 4-20 mA. Mierzone sygnały doprowadza się do bloku z gniazdami z mocowaniem śrubami M3. Moduł stanowi wyposażenie opcjonalne loggerów danych pomiarowych LR8450 i LR8450-01.

Bezprzewodowy moduł LR8530 firmy HIOKI mierzy napięcie stałe i temperaturę (sondą z czujnikiem termoparowym) w 15 kanałach, próbkując mierzony sygnał z odstępem 10 ms. Wyróżnia się przetwornikiem 16-bitowym, wejściami bezpośrednimi 100 V oraz izolacją 300 V między kanałami a masą. Ma 9 podzakresów napięcia stałego od ±10 mV to ±100 V, obsługuje też sygnały 4-20 mA. Transmisja danych pomiarowych do loggera odbywa się bezprzewodowo. Moduł może pracować przy zasilaniu z sieci napięcia przemiennego 230 V lub z akumulatora. Mierzone sygnały doprowadza się do bloku z gniazdami z mocowaniem śrubami M3. Moduł stanowi wyposażenie opcjonalne loggera danych pomiarowych LR8450-01.

Bezprzewodowy moduł LR8532 firmy HIOKI mierzy napięcie stałe i temperaturę (sondą z czujnikiem termoparowym) w maksymalnie 30 kanałach, próbkując mierzony sygnał co 10 ms (przy pracy w maksymalnie 15 kanałach) lub co 20 ms (przy pracy w większej liczbie kanałów). Jest wyposażony w 16-bitowy przetwornik a/c, wejścia bezpośrednie 100 V oraz izolację 300 V między kanałami a masą. Ma 9 podzakresów napięcia stałego od ±10 mV to ±100 V, obsługuje też sygnały 4-20 mA. Transmisja danych pomiarowych do loggera odbywa się bezprzewodowo. Moduł może pracować przy zasilaniu z sieci napięcia przemiennego 230 V lub z akumulatora. Mierzone sygnały doprowadza się do bloku z gniazdami z mocowaniem za pomocą zacisków klatkowych sprężynowych. Moduł stanowi wyposażenie opcjonalne loggera danych pomiarowych LR8450-01.

Bezprzewodowy moduł tensometryczny LR8534 firmy HIOKI mierzy naprężenia w 5 kanałach, próbkując mierzony sygnał z czujnika tensometrycznego odstępem 1 ms. Wyróżnia się przetwornikiem 16-bitowym, możliwością wyboru metody pomiaru (w konfiguracji jednego/dwóch/czterech tensometrów). Transmisja danych pomiarowych do loggera odbywa się bezprzewodowo. Moduł może pracować przy zasilaniu z sieci napięcia przemiennego 230 V lub z akumulatora. Mierzone sygnały doprowadza się do bloku z gniazdami z mocowaniem za zacisków klatkowych sprężynowych. Moduł stanowi wyposażenie opcjonalne loggera danych pomiarowych LR8450-01.
