Rejestratory przemysłowe - loggery

LR8535 - moduł bezprzewodowego interfejsu szyny CAN HIOKI współpracujący z loggerem LR8450-01. Odświeża sygnały wejściowe CAN i CAN FD co 10 ms. Jest wyposażony w 2 porty dowolnie konfigurowane, może pracować w maksymalnie 500 kanałach. Można go zasilać z sieci AC lub z akumulatora. Ma 9-pinowe złącza D-Sub.

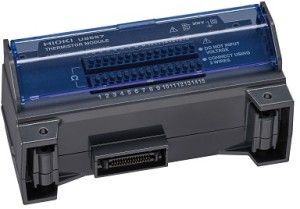

U8557 - 15-kanałowy wymienny (wtykany) moduł termistorowy dostarcza sygnał pomiarowy do przenośnego loggera LR8450 (lub LR8450-01) z czasem odświeżania danych równym 50 ms. Moduł mierzy temperaturę za pomocą czujnika termistorowego, a także rezystancję do 200 kΩ. Ma wejścia bezpośrednie wejścia pomiarowe 100 V z izolacją do ziemi i między kanałami 300 V. Przewody pomiarowe dołącza się do bloku z wyprowadzeniami z mocowaniem za pomocą zacisków klatkowych sprężynowych.

Czujnik cęgowy prądu AC/DC CT8712 firmy HIOKI, wyróżniający się bardzo małymi rozmiarami, wykorzystuje do pomiaru technikę "flux gate detection". Czujnik mierzy prąd stały i przemienny do 2 A z maksymalną rozdzielczością 0,1 mA i wysoką dokładnością równą ±0,3%, w szerokim paśmie od DC do 100 kHz i szerokim zakresie temperatur otoczenia pracy od -40 do +85 °C. Jest w stanie objąć przewód z mierzonym prądem o maksymalnej średnicy 5 mm. Czujnik zaprojektowano specjalnie do współpracy z loggerami danych serii LR8450 HIOKI w paśmie od DC do 5 Hz (wymaga użycia modułu prądowego U8556 lub bezprzewodowego LR8536). Czujnik jest wyposażony w przesuwny mechanizm otwierania-zamykania cęgów. Zapewnia łatwą instalację, nawet w ciasnych miejscach pomiaru, dokładny pomiar małych prądów i wysoką stabilność.


Czujnik cęgowy prądu AC/DC CT8722 firmy HIOKI, wyróżniający się bardzo małymi rozmiarami, wykorzystuje do pomiaru technikę "flux gate detection". Czujnik mierzy prąd stały i przemienny do 20 A z maksymalną rozdzielczością 1 mA i wysoką dokładnością równą ±0,3%, w szerokim paśmie od DC do 100 kHz i szerokim zakresie temperatur otoczenia pracy od -40 do +85 °C. Jest w stanie objąć przewód z mierzonym prądem o maksymalnej średnicy 5 mm. Zaprojektowano go specjalnie do współpracy z loggerami danych serii LR8450 HIOKI w paśmie od DC do 5 Hz (wymaga użycia modułu prądowego U8556 lub bezprzewodowego LR8536). Czujnik jest wyposażony w przesuwny mechanizm otwierania-zamykania cęgów. Zapewnia łatwą instalację, nawet w ciasnych miejscach pomiaru, dokładny pomiar małych prądów i wysoką stabilność.


Moduł prądowy LR8536 HIOKI, pięciokanałowy, łączony bezprzewodowo z loggerem LR8450-01. Wyposażony w funkcję indywidualnego kondycjonowania sygnału. Odświeża pobierany sygnał co 1 ms jednocześnie we wszystkich kanałach. Współpracuje z czujnikami prądowymi HIOKI wyposażonymi w złącze PL14 (w tym CT7812 i CT7822).

Moduł prądowy U8556 firmy HIOKI, pięciokanałowy, o odświeżaniu co 1 ms, z funkcją kondycjonowania sygnału, łączony przewodowo z loggerami LR8450 i LR8450-01. Współpracuje z czujnikami prądowymi HIOKI wyposażonymi w złącze PL14 (w tym CT7812 i CT7822).

LR8101 - logger firmy HIOKI rejestruje dane pomiarowe napięcia stałego, prądu stałego, temperatury i mocy (15 parametrów sieci elektroenergetycznych różnych typów). Jest idealny do zbierania danych z wysokonapięciowych pakietów akumulatorów. Do jednego loggera LR8102 można dołączyć przewodem optycznym maksymalnie 10 modułów M7100, M7102, M7103. Maksymalna liczba kanałów pomiarowych zależy od wybranego odstępu czasowego próbkowania (na przykład 3000 kanałów przy 20 ms i dołączonych 10 modułach). Logger LR8101 jest wersją standardową zawansowanego loggera LR8102.

LR8102 - logger firmy HIOKI rejestruje dane pomiarowe napięcia stałego, prądu stałego, temperatury oraz mocy (15 parametrów dla sieci elektroenergetycznych różnych typów). Jest idealny do zbierania danych z wysokonapięciowych pakietów akumulatorów. Do jednego loggera LR8102 można dołączyć przewodem optycznym maksymalnie 10 modułów M7100, M7102, M7103. Maksymalna liczba kanałów pomiarowych zależy od wybranego odstępu czasowego próbkowania (3000 kanałów przy 20 ms i dołączonych 10 modułach). LR8102 jest zawansowaną wersją loggera LR8101 - wersji standardowej. W porównaniu z LR8101 ma możliwość synchronicznej synchronizacji pracy 10 loggerów (połączonych przewodem optycznym), bardziej rozbudowane możliwości komunikacyjne, w tym interfejs CAN.

Moduł M7100 firmy HIOKI mierzy napięcie stałe i i temperaturę w maksymalnie 15 kanałach. Współpracuje z loggerami danych pomiarowych LR8101 i LR8102. Mierzy napięcie od 10 mV do 100 V wartości pełnozakresowej przy rozdzielczości 60 µV i dokładności ±3 mV. Do pomiaru temperatury wykorzystuje zewnętrzny czujnik termoparowy.

Moduł M7102 firmy HIOKI mierzy napięcie stałe i i temperaturę w maksymalnie 30 kanałach. Współpracuje z loggerami danych pomiarowych LR8101 i LR8102. Mierzy napięcie od 10 mV do 100 V wartości pełnozakresowej przy rozdzielczości 60 µV i dokładności ±3 mV. Do pomiaru temperatury wykorzystuje zewnętrzny czujnik termoparowy.

Moduł M7103 firmy HIOKI mierzy w trzech kanałach napięcie przemienne i prąd przemienny (za pomocą zewnętrznego czujnika cęgowego) po czym oblicza dane w sumie 15 parametrów elektrycznych w tym moce czynną, bierną i pozorną. Mierzy też harmoniczne.  Mierzy napięcie przemienne od 6 V do 1500 V wartości pełnozakresowej, a prąd od 0,04 A do 20 kA. Może pracować w układach sieci jednofazowym - dwuprzewodowym (1P2W), jednofazowym - trójprzewodowym (1P3W), trójfazowym - trójprzewodowym (3P3W2M, 3V3A) lub trójfazowym - czteroprzewodowy (3P4W). Współpracuje z loggerami danych pomiarowych LR8101 i LR8102.

Moduł U8550 firmy HIOKI mierzy napięcie stałe, temperaturę (sondą z czujnikiem termoparowym) oraz wilgotność względną w 15 kanałach, próbkując mierzony sygnał z odstępem 10 ms. Wyróżnia się przetwornikiem 16-bitowym, wejściami bezpośrednimi 100 V oraz izolacją 300 V między kanałami a masą. Mierzone sygnały doprowadza się do bloku z gniazdami z mocowaniem śrubami M3. Moduł stanowi wyposażenie opcjonalne loggerów danych pomiarowych LR8450 i LR8450-01.

Moduł U8551 firmy HIOKI mierzy napięcie stałe, temperaturę (sondą z czujnikiem termoparowym lub rezystancyjnym), a także rezystancję i wilgotność względną w 15 kanałach, próbkując mierzony sygnał co 10 ms. Wyróżnia się przetwornikiem 16-bitowym, wejściami bezpośrednimi 100 V oraz izolacją 300 V między kanałami a masą. Mierzone sygnały doprowadza się do bloku z gniazdami z mocowaniem za pomocą zacisków klatkowych sprężynowych. Moduł stanowi wyposażenie opcjonalne loggerów danych pomiarowych LR8450 i LR8450-01.

Moduł U8552 firmy HIOKI mierzy napięcie stałe, temperaturę (sondą z czujnikiem termoparowym), a także rezystancję i wilgotność względną w 30 kanałach, próbkując mierzony sygnał co 10 ms lub co 10 ms (gdy liczba używanych kanałów nie jest większa niż 15). Wyróżnia się przetwornikiem 16-bitowym, wejściami bezpośrednimi 100 V oraz izolacją 300 V między kanałami a masą. Mierzone sygnały doprowadza się do bloku z gniazdami z mocowaniem za pomocą zacisków klatkowych sprężynowych. Moduł stanowi wyposażenie opcjonalne loggerów danych pomiarowych LR8450 i LR8450-01.

Moduł U8553 firmy HIOKI, o dużej szybkości, mierzy napięcie stałe w 5 kanałach, próbkując mierzony sygnał z odstępem 1 ms. Wyróżnia się przetwornikiem 16-bitowym, wejściami bezpośrednimi 100 V oraz izolacją 300 V między kanałami a masą. Jest wyposażony w 7 podzakresów pomiarowych napięcia stałego od ±100 mV do ±100 V. Obsługuje też sygnały 4-20 mA. Mierzone sygnały doprowadza się do bloku z gniazdami z mocowaniem śrubami M3. Moduł stanowi wyposażenie opcjonalne loggerów danych pomiarowych LR8450 i LR8450-01.

Moduł U8554 firmy HIOKI mierzy i zbiera sygnały pochodzące z czujników tensometrycznych, w pięciu kanałach, z odstępem próbkowania 1 ms i przy przetwarzaniu a/c równym 16 bitów. Moduł wykorzystuje metodę pomiaru naprężeń za pomocą 1/2/4 tensometrów. Sygnały wejściowe doprowadza się do bloku wyprowadzeń z mocowaniem przewodów za pomocą zacisków klatkowych sprężynowych. Moduł o konstrukcji wtykanej stanowi wyposażenie opcjonalne loggerów danych pomiarowych LR8450 i LR8450-01.

Bezprzewodowy moduł LR8530 firmy HIOKI mierzy napięcie stałe i temperaturę (sondą z czujnikiem termoparowym) w 15 kanałach, próbkując mierzony sygnał z odstępem 10 ms. Wyróżnia się przetwornikiem 16-bitowym, wejściami bezpośrednimi 100 V oraz izolacją 300 V między kanałami a masą. Ma 9 podzakresów napięcia stałego od ±10 mV to ±100 V, obsługuje też sygnały 4-20 mA. Transmisja danych pomiarowych do loggera odbywa się bezprzewodowo. Moduł może pracować przy zasilaniu z sieci napięcia przemiennego 230 V lub z akumulatora. Mierzone sygnały doprowadza się do bloku z gniazdami z mocowaniem śrubami M3. Moduł stanowi wyposażenie opcjonalne loggera danych pomiarowych LR8450-01.

Bezprzewodowy moduł LR8531 firmy HIOKI mierzy napięcie stałe, rezystancję, temperaturę (sondą z czujnikiem termoparowym lub rezystancyjnym) oraz wilgotność względną w 15 kanałach, próbkując mierzony sygnał z odstępem 10 ms. Wyróżnia się przetwornikiem a/c 16-bitowym, wejściami bezpośrednimi 100 V oraz izolacją 300 V między kanałami a masą. Ma 9 podzakresów napięcia stałego od ±10 mV to ±100 V, obsługuje też sygnały 4-20 mA. Transmisja danych pomiarowych do loggera odbywa się bezprzewodowo. Moduł może pracować przy zasilaniu z sieci napięcia przemiennego 230 V lub z akumulatora. Mierzone sygnały doprowadza się do bloku z gniazdami z mocowaniem za pomocą zacisków klatkowych sprężynowych. Moduł stanowi wyposażenie opcjonalne loggera danych pomiarowych LR8450-01.
