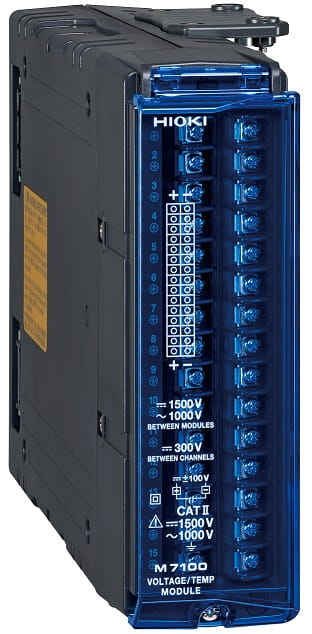

HIOKI M7100 - moduł napięcie/temperatura: 15 kanałów, napięcie stałe od 10 mV do 100 V w.p. co 60 µV, temperatura czujnikiem termoparowym, współpracuje z loggerami danych LR8101 i LR8102
0
Opis
HIOKI M7100 - moduł pomiarowy. Współpracuje z loggerami danych LR8101 i LR8102.
Do systemów pracujących z napięciami od 600 V do 1500 V
• Liczba kanałów: 15
• Maksymalny czas odświeżania danych:
- 5 ms (od 1 do 8 kanałów) (tylko napięcie)
- od 10 ms do 10 s (od 9 do 15 kanałów)
• Mierzone parametry: napięcie, temperatura (za pomocą sondy z czujnikiem termoparowym)
• Zakres pomiarowy (napięcia): od 10 mV w.p. do 100 V w.p. (w.p. = wartość pełnozakresowa)
• Rozdzielczość i dokładność, gdy używa się podzakresu 6 V:
- rozdzielczość: 60 µV, dokładność: ±3 mV
• Rezystancja wejściowa:
≥ 100 MΩ (na podzakresach od 10 mV do 6 V)
1 MΩ ± 5% na podzakresach od 10 V do 100 V)
• Maksymalne napięcie wejściowe: ±100 V DC
• Maksymalne napięcie między kanałami: 300 V DC
• Maksymalne napięcie znamionowe między dwoma kanałami: 1500 V DC, 1000 V AC
• Maksymalne napięcie znamionowe do masy: 1500 V DC, 1000 V AC (kat. II)
DOWIEDZ SIĘ WIĘCEJ
DANE TECHNICZNE
• Podzakresy pomiarowe:
Napięcie: 10 mV w.p., 20 mV w.p., 100 mV w.p., 200 mV w.p., 1 V w.p., 2 V w.p.,
6 V w.p., 10 V w.p., 20 V w.p., 60 V w.p., 100 w.p., od 1 V w.p. do 5 V w.p.,
Temperatura: 100 °C, w.p., 500 °C w.p., 2000 °C w.p.
(w.p. - wartość pełnozakresowa)
• Odstęp czasowy odświeżania danych: 5 ms¹, 10 ms², 20 ms, 50 ms, 100 ms, 200 ms,
500 ms, 1 s, 2 s, 5 s, 10 s
*¹ Gdy wszystkie kanały modułów pomiarowych zostaną ustawione na podzakres pomiarowy napięcia
i są używane kanały od 1 do 8.
*² Gdy wykrywanie drutu termopary zostanie wyłączone
• Rezystancja wejściowa:
≥ 100 MΩ na podzakresach napięcia od 10 mV w.p. do 6 V w.p.
(włącznie z podzakresem: od 1 V w.p. do 5 V w.p.); na wszystkich podzakresach pomiarowych
temperatury
1 MΩ ± 5% (na podzakresach napięcia od 10 V w.p. do 100 V w.p.)
• Maksymalne, znamionowe napięcie moduł-moduł: 1500 V DC, 1000 V AC
• Maksymalne, znamionowe napięcie wyprowadzenia pomiarowego do masy:
1500 V DV, kategoria pomiarowa III, przewidywane przepięcie przejściowe: 8000 V
1000 V AC, kategoria pomiarowa III, przewidywane przepięcie przejściowe: 6000 V
• Maksymalne, znamionowe napięcie między kanałami: 300 V DC
• Maksymalne napięcie wejściowe: ±100 V DC
• Rozdzielczość przetwornika c/a: 18 bit
• Typ wejścia: skanowanie za pomocą przekaźnika półprzewodnikowego, wejście asymetryczne, pływające;
wszystkie kanały izolowane
• Mierzone parametry:
Napięcie
Temperatura (za pomocą termopar typu: K, J, E, T, N, R, S, B, C)
Wyprowadzenie wejściowe (pomiarowe): blok z wyprowadzeniami z mocowaniem przewodów za
pomocą wkrętów M3 (2 wyprowadzenia na kanał), pokrywa z bloku z wyprowadzeniami
• Liczba kanałów wejściowych: 15
• Masa: ok 1,3 kg
• Wymiary zewnętrzne (w przybliżeniu): 53 (długość) x 166 (wysokość) x 263 (szerokość) [mm]
(bez elementów wystających)
• Wytrzymałość napięciowa:
7,5 kV AC przez 1 minutę, między kanałami wejściowym (+, -)
a modułem LR8101/LR8102 lub między modułami,
(przy wykrywanym prądzie upływowym = 1 mA);
350 V AC przez 1 minutę, między kanałami wejściowymi (+, -)
(przy wykrywanym prądzie upływowym = 1 mA)
• Zakres temperatur i wilgotności względnych otoczenia pracy: od -10 °C do +50 °C ,
≤ 80% (brak kondensacji)
