HIOKI CT7812 - ultra kompaktowy czujnik cęgowy prądu AC/DC: 2 A maks., φ = 5 mm, pasmo 100 kHz, maks. rozdzielczość 0,1 mA, dokładność ±0,3%, do loggerów danych serii LR8450

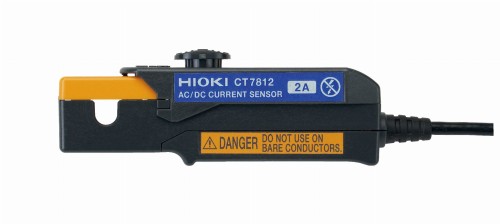

CT7812 - ultra kompaktowy czujnik cęgowy małych prądów firmy HIOKI
• Wysoka dokładność: ±0,3%
• Mierzony prąd: maksymalnie do 2 A
• Czujnik o ultra małych rozmiarach z przesuwnym mechanizmem otwierania-zamykania cęgów
• Szeroki zakres temperatur otoczenia pracy: od -40 °C do +85 °C
• Pasmo pomiaru od DC do 5 kHz przy współpracy z loggerem danych serii LR8450
• Łatwa instalacja nawet w miejscach zatłoczonych przewodami
• Dokładny pomiar małych prądów
• Stabilny pomiar w dowolnym miejscu na Ziemi
Zastosowania:
• Narzędzie przydatne w pracach naukowo-badawczych i analizie poprawy sprawności pojazdów elektrycznych
• Monitorowanie układów małej mocy pojazdów elektrycznych takich, jak moduły sterowania silnikiem
• Optymalizacja całkowitego zużycia energii układów małej mocy pojazdów elektrycznych mająca na celu wydłużenie zasięgu jazdy
• Optymalizacja całkowitego zużycia układów małej mocy w pojazdach o konstrukcji elektrycznej lub pojazdach rolniczych w celu wydłużenia czasu między kolejnymi cyklami ładowania
Opis produktu:
Ultra mała sonda cęgowa CT7812 z mechanizmem przesuwnego otwierania-blokowania jest jedną z najmniejszych czujników o wysokiej dokładności dostępnych na rynku. Bezkontaktowy pomiar prądów do 2 A AC/DC jest możliwy nawet w najbardziej "zatłoczonych" miejscach i to z dokładnością podstawową 0,3% i wyjątkową rozdzielczością 0,1 mA (na podzakresie 200 mA). Własności te pozwalają konstruktorom elektrycznych ciężarówek, autobusów i pojazdów rolniczych dokładnie monitorować zużycie energii nawet w najbardziej ekstremalnych warunkach temperatury otoczenia.
Czujnik CT7812 został zaprojektowany specjalnie do użycia z loggerami danych danych serii LR8450. Można wtedy pobierać i rejestrować dane  pomiarowe 55 prądów jednocześnie na jednym urządzeniu z pasmem do 5 kHz. Zakres zastosowań rozciąga się od szczegółowego monitorowania zużycia energii wewnątrz testowanego pojazdu do innych złożonych systemów elektrycznych. Czujnik CT8712 wyposażono z złącze PL14, który może być używany zarówno z loggerem danych serii LR8450, jak i w kombinacji z wtykanym modułem prądowy U8556 lub alternatywnie z bezprzewodowym modułem   prądowym LR8536 (wymaga użycia LR8450-01).
To znajduje się pudełku fabrycznym:
• CT8712 w sztywnym futerale
• Instrukcja obsługi
Produkty związane:
• Logger danych LR8450
• Logger danych  LR8450-01
• Moduł prądowy U8556
• Bezprzewodowy moduł prądowy LR8536
• Czujnik prądów AC/DC CT7822
• Przedłużacz L0220

DOWIEDZ SIĘ WIĘCEJ

• Prąd znamionowy: 2 A AC/DC
• Maksymalna średnica obejmowanego przewodu z prądem: 5 mm
• Niewielka długość kompaktowego czujnika: tylko 77 mm
• Przekładnia: 0,1 V/A
• Zakres temperatur otoczenia pracy: od -40 °C do +85 °C (własność ta pozwala na pomiar małych prądów stałych w miejscach o zmieniającej się temperaturze otoczenia)
• Długość przewodu wyjściowego łączącego czujnik z modułem prądowym: 4 m
• Typ złącza wyjściowego: HIOKI PL14
1. Czujnik jest przeznaczony do jednoczesnej rejestracji danych prądu pochodzących z wielu punktów pomiarowych
Umożliwia zmniejszenie zużycia energii
• Jednoczesna rejestracja w maksymalnie 55 kanałach danych prądu AC/DC pomiaru wielopunktowego (gdy używa się rejestratora-loggera LR8450-01)
• Dzięki ustaleniu wartości prądu płynącego w danym miejscu instalacji można następnie wprowadzać usprawnienia mające na celu efektywne i mniejsze zużycie energii.
• Pomiar w szerokim zakresie wielkości prądu od dużego pobieranego przez pompy i sprężarki klimatyzatorów do małego pobieranego przez układy wewnętrzne i elektroniczne jednostki sterujące
2. Przesuwka zamykania/zwalniania otworu na przewód z mierzonym prądem
Zwiększa komfort prowadzenia pomiarów
• Czujnik można łatwo umieścić w trudno dostępnym lub zatłoczonym (dużo przewodów) miejscu pomiaru
• Użycie bezprzewodowego modułu prądowego LR8536 pozwala zdecydowanie zmniejszyć czas niezbędny do wykonania pomiarów (niepotrzebne połączenia przewodowe)



3. Jednoczesne rejestrowanie rożnych zjawisk
Kompleksowa analiza całego pojazdu
• Jednoczesna weryfikacja niewielkich prądów pobieranych w stanie czuwania przez elektroniczne jednostki sterujące
• Połączenie z dostępnymi obecnie w szerokim zakresie modułami pomiarowymi oferowanymi do rejestratora-loggera LR8450 umożliwia jednoczesną rejestrację prądu w zmieniających się warunkach jezdnych i zmianach poboru prądu
• Kompletna analiza pojazdu przy połączeniu danych sygnałowych szyny CAN z danymi pomiarowymi poboru prądu i innych zjawisk takich, jak wibracje i temperatura

Moduły prądowe

	Bezprzewodowy moduł prądowy LR8536	Moduł prądowy U8556
Typ połączenia z loggerem	bezprzewodowy (czas pracy przy zasilaniu akumulatorowym) ≥ 5 h	wtykany (do loggera)
Liczba kanałów pomiarowych	5 (z jednoczesnym próbkowaniem we wszystkich kanałach)
Okres odświeżania danych	1 ms
Obiekt pomiarowy	Prąd stały, prąd przemienny (skuteczny) Zależnie od użytego czujnika prądu
Gniazdo wejściowe	Do wtyku HIOKI PL14

Dokładność pomiaru (łączna)

Podzakres pomiarowy	Rozdzielczość	Wartość chwilowa (DC)
2,0000 A	0,0002 A	±0,38% w.w. ± 0,0037 A
200,0 mA	0,1 mA	±0,38% w.w. ± 2,4 mA

Rejestratory-loggery danych   współpracujące z CT8712

	Rejestrator-logger LR8450-01	Rejestrator-logger LR8450
Typ	Wersja bezprzewodowa LAN	Wersja standardowa
Maksymalna liczba dołączanych modułów	4 moduły wtykane + 7 modułów bezprzewodowych	4 moduły wtykane
	Moduły są sprzedawane osobno
Maksymalna liczba kanałów pomiarowych prądu	55 z U8556 (wtykany) x 4 + LR8536 (bezprzewodowy) x 7	20 z U8556 (wtykanym) x 4
Wejście impulsowe	8 kanałów
Wyjście sygnału alarmowego	8 kanałów
