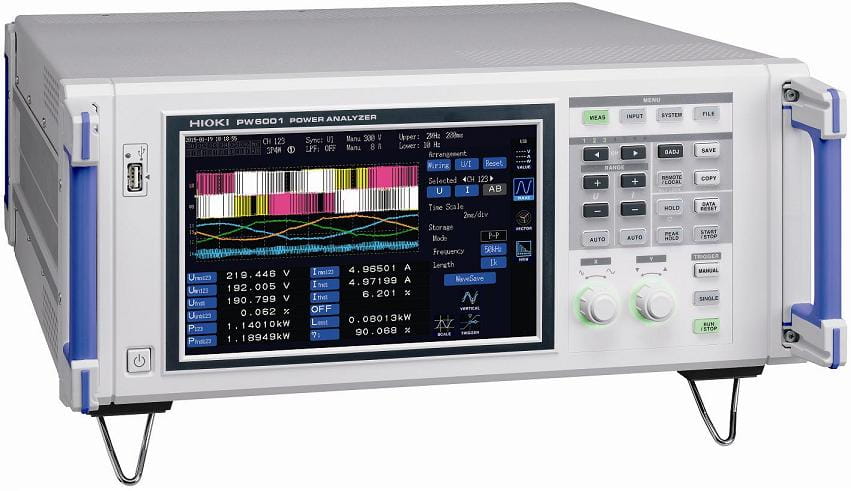

HIOKI PW6001 - analizator mocy: maks. 6 kanałów, dokładność podstawowa 0,02%, odświeżanie 10 ms, pasmo DC, 0,1 Hz-2 MHz, próbkowanie 5 MSa/s (18 bit), analiza harmonicznych do 100. w paśmie 1,5 MHz
zapytaj o produkt
0
Opis
Analizator mocy PW6001 firmy HIOKI o wysokiej dokładności podstawowej pomiaru mocy
• Dokładność podstawowa pomiaru mocy: ±0,02% w.w. (±0,07% w.w. wraz z dołączonym czujnikiem cęgowym prądu)
• Wysoka odporność na zakłócenia i duża stabilność (CMRR = 80 dB/100 kHz, charakterystyka temperaturowa ±0,01%/°C)
• Obsługiwane konfiguracje pomiarowe: 1P2W, 1P3W, 3P3W2M, 3V3A, 3P3W3M, 3P4W
• Maksymalnie 6 kanałów U i I (w wersji PW6001-06)
• Zakres pomiaru mocy: od 2,40000 W do 4,50000 MW (zależnie od wybranej kombinacji podzakresów napięcia i prądu)
• Dokładny pomiar nawet przy silnie fluktuującym obciążeniu, rozdzielczość 18-bitowa True HD
• Szybkość odświeżania danych: 10 ms przy zachowaniu maksymalnej dokładności (przy użyciu układu scalonego specjalnie zaprojektowanego do wykonywania wszystkich pomiarów niezależnie, wykonując jednocześnie obliczenia)
• Dokładność DC = ±0,07%, kluczowa do stabilnego i dokładnego pomiaru sprawności
• Mierzone parametry: napięcie, prąd, moc czynna, moc pozorna, moc bierna, współczynnik mocy, kąt fazowy, częstotliwość, sprawność, straty, współczynnik tętnień, napięcia, współczynnik tętnień prądu, całka prądu, całka mocy, napięcie szczytowe, prąd szczytowy
• Pomiar harmonicznych: maks. w 6 kanałach, tryby: zgodnie z normą IEC i szerokopasmowy
• Analiza silnika, wyjście c/a (tylko w wersjach od PW6001-11 do -16)
• Rejestracja przebiegu
• Szerokie pasmo pomiaru: DC i od 0,1 Hz do 2 MHz
• Rzeczywista analiza częstotliwości z bardzo szybkim próbkowaniem 5 MSa/s (18 bitów)
• Synchroniczna praca 2 analizatorów, w maksymalnie 12 kanałach, w czasie rzeczywistym (dwie wersje sześciokanałowe można połączyć przewodem optycznym)
• Specjalne tryby wyzwalania do analizy przebiegu i analizy silnika bez potrzeby użycia do tego oscyloskopu
• Szerokopasmowa analiza harmonicznych do 100. w paśmie 1,5 MHz
• Wysyłanie wartości pomiarowych do loggerów danych HIOKI przy użyciu techniki bezprzewodowej Bluetooth® i kompatybilnego adaptera (produkty kompatybilne z LR8410-Link), wersja 2.0 lub nowsza
• Ekran WVGA TFT, 9 cali, kolorowy, dotykowy
• Interfejsy: pamięci przenośnych USB (2.0), LAN, GPIB, RS-232C, zewnętrznego sterowania, synchronizacji
• Uwaga: Porównanie własności analizatorów mocy HIOKI w [Dowiedz się więcej]
DOWIEDZ SIĘ WIĘCEJ
• Obsługiwane konfiguracje pomiarowe: 1P2W, 1P3W, 3P3W2M, 3V3A, 3P3W3M, 3P4W
• Liczba kanałów wejściowych: maksymalnie 6 kanałów, każdy moduł wejściowy ma jeden kanał do jednoczesnego doprowadzania napięcia i prądu
(pomiar napięcia: wejście izolowane optycznie, rezystancyjny dzielnik napięcia; pomiar prądu: wejście izolowane od czujnika prądu)
• Mierzone parametry:
- napięcie (U), prąd (I), moc czynna (P), moc pozorna (S), moc bierna (Q), współczynnik mocy (λ), kąt fazowy (φ), częstotliwość (f), sprawność (η), straty (Loss), współczynnik tętnień napięcia (Urf), współczynnik tętnień prądu (Irf), całka prądu (Ih), całka mocy (WP), szczyt napięcia (Upk), szczyt prądu (Ipk)
- Pomiar harmonicznych: moc czynna harmoniczna, wybór obliczanego rzędu: od 2. do 100.
- Rejestracja przebiegu: przebiegi napięcia i prądu/impulsy silnika: zawsze 5 MSa/s
Przebiegi silnika: zawsze 50 kSa/s, 16 bitów
- Pojemność pamięci rejestracyjnej: 1 megasłowo x ((napięcie + prąd) x liczba kanałów + przebiegi silnika)
- Analiza silnika (tylko w wersjach od PW6001-11 do PW6001-16), napięcie, moment, prędkość obrotowa, częstotliwość, poślizg lub wyjście silnika
• Zakresy pomiarowe:
- podzakresy napięcia: od 6 do 1500 V, 8 podzakresów
- zakres prądu (Sonda 1): od 400 mA do 1 kA (zależnie od użytego czujnika)
- podzakres prądu (Sonda 2): od 100 mA do 50 kA (zależnie od użytego czujnika)
- zakresy mocy: od 2,40000 W do 4,50000 MW (zależnie od kombinacji wybranych podzakresów napięcia i prądu)
- zakresu częstotliwości: od 0,1 Hz do 2 MHz
• Dokładność podstawowa:
- napięcie: ±0,02% w.w. ± 0,02% w.p.
- prąd: ±0,02% w.w. ± 0,02% w.p. + dokładność czujnika prądu
- moc czynna: ±0,02% w.w. ± 0,03% w.p. + dokładność czujnika prądu
• Zakres częstotliwości synchronizacji:
- pomiar mocy: od 0,1 Hz do 2 MHz
- pomiar harmonicznych: od 45 Hz do 66 Hz (tryb normy IEC), od 0,1 Hz do 300 kHz (tryb szerokopasmowy)
• Pasmo: DC i od 0,1 Hz do 2 MHz
• Szybkość odświeżania danych:
- pomiar mocy: 10/50/200 ms
- pomiar harmonicznych: 200 ms (tryb normy IEC), 50 ms (tryb szerokopasmowy)
• Odstęp czasowy zapisywania danych:
wyłączone, od 10 ms do 500 ms, od 1 s do 30 s, od 1 min do 60 min. Są zapisywane wartości wybrane przez użytkownika ze wszystkich wartości pomiarowych, włącznie z wartości zmierzonymi harmonicznych. Wyspecyfikowane wartości pomiarowe mogą być zapisywane w pamięci wewnętrznej lub pamięci przenośnej USB.
• Interfejsy: pamięci przenośnych, LAN, GPiB, RS-232C (do komunikacji/LR8410 Link), zewnętrznego sterowania, sterowania synchronizacją)
• Dołączalność do loggera: Wartości pomiarowe są przesyłane bezprzewodowo do loggera za pośrednictwem adaptera przy użyciu techniki bezprzewodowej Bluetooth®. (Obsługiwane urządzenia: loggery kompatybilne z LR8410 Link firmy Hioki), wersja 2.0 lub nowsza
• Zasilanie: od 100 do 240 V AC, 50/60 Hz, 200 VA maks.
• Wymiary, masa: 430 mm (długość) x 177 mm (wysokość) x 450 mm (szerokość), 14 kg (PW6001-16)
• Akcesoria: Instrukcja obsługi x 1 szt., przewód zasilnia x 1 szt., złącze D-Sub) (tylko w wersjach PW6001-1x)
• Wykonania:
PW6001-01: jeden kanał
PW6001-02: dwa kanały
PW6001-03: trzy kanały
PW6001-04: cztery kanały
PW6001-05: pięć kanałów
PW6001-06: sześć kanałów
PW6001-011: jeden kanał, analiza silnika, wyjście c/a
PW6001-012: dwa kanały, analiza silnika, wyjście c/a
PW6001-013: trzy kanały, analiza silnika, wyjście c/a
PW6001-014: cztery kanały, analiza silnika, wyjście c/a
PW6001-015: pięć kanałów, analiza silnika, wyjście c/a
PW6001-016: sześć kanałów, analiza silnika, wyjście c/a
Uwaga: Do prowadzenia pomiarów są niezbędne opcjonalne czujniki cęgowe i przewody napięcia (patrz: Wyposażenie opcjonalne). Na etapie zamawiania należy wyspecyfikować liczbę wbudowanych kanałów i potrzebę zainstalowania funkcji analizy silnika i wyjścia przetwornika c/a. Wymienione opcje są instalowane wyłącznie fabrycznie, stąd nie można ich dodać później.
Porównanie własności analizatorów mocy HIOKI
| Typ | PW8001+U7005 | PW8001+U7001 | PW6001 | PW3390 |
| Aplikacje | Do testów falowników SiC i GaN i strat w dławikach/transformatorach |
Do testów wysokowydajnych falowników IGBT i falowników solarnych |
Do testów testów falowników IGBT |
Równowaga między wysoką dokładnością a portabilnością |
| Pasmo pomiaru | DC, od 0,1 Hz do 5 MHz | DC, od 0,1 Hz do 1 MHz | DC, od 0,1 Hz do 2 MHz | DC, od 0,5 Hz do 200 kHz |
| Podstawowa dokładność mocy 50/60 Hz | ±0,01% w.w. ± 0,02% w.p. | ±0,02% w.w. ± 0,05% w.p. | ±0,02% w.w. ± 0,03% w.p. | ±0,04% w.w. ± 0,05% w.p. |
| Dokładność mocy DC | ±0,02% w.w. ± 0,02% w.p. | ±0,02% w.w. ± 0,05% w.p. | ±0,02% w.w. ± 0,05% w.p. | ±0,05% w.w. ± 0,07% w.p. |
| Dokładność mocy 10 kHz |
±0,05% w.w. ± 0,05% w.p. | ±0,02% w.w. ± 0,05% w.p. | ±0,15% w.w. ± 0,1% w.p. | ±0,02% w.w. ± 0,1% w.p. |
| Dokładność mocy 50 kHz |
±0,15% w.w. ± 0,05% w.p. | ±0,4% w.w. ± 0,1% w.p. | ±0,15% w.w. ± 0,1% w.p. | ±0,4% w.w. ± 0,3% w.p. |
| Liczba kanałów pomiarowych mocy | od 1 do 18, zamawiając, specyfikować U7005 (mieszanie dostępne) | od 1 do 6, zamawiając, specyfikować | 4 | |
| Próbkowanie przez przetwornik a/c napięcia, prądu |
18 bit, 15 MHz | 16 bit, 2,5 MHz | 18 bit, 5 MHz | 16 bit, 500 kHz |
| Podzakresy napięcia | 6/15/30/60/150/300/600/1500 V | 6/15/30/60/150/300/600/1500 V | 15/30/60/150/300/600/1500 V | |
| Podzakresy prądowe | od 100 mA do 2000, 6 zależnie od czujnika | Sonda 1: od 100 mA do 2000 A (6 zależnie od czujnika) Sonda 2: 100/200/500 mV/1/2/5 V |
Sonda 1: od 100 mA do 2000 A (6 zależnie od czujnika) Sonda 2: 100/200/500 mV/1/2/5 V |
15/30/60/150/300/600/1500 V |
| Stosunek tłumienia sygnału współbieżnego | 50/60 Hz: ≥ 120 dB 100 kHz: ≥ 110 dB |
50/60 Hz: ≥ 100 dB 100 kHz: ≥ 80 dB |
50/60 Hz: ≥ 100 dB 100 kHz: ≥ 80 dB |
50/60 Hz: ≥ 100 dB |
| Współczynnik temperaturowy | 0,01%/°C | 0,01%/°C | 0,01%/°C | |
| Metoda doprowadzania sygnału | izolacja optyczna, dzielnik rezystancyjny napięcia | izolacja optyczna, dzielnik rezystancyjny napięcia | izolacja optyczna, dzielnik rezystancyjny napięcia | izolacja optyczna, dzielnik rezystancyjny napięcia |
| Metoda doprowadzania prądu | Wejście izolowane od czujnika prądu | Wejście izolowane od czujnika prądu | Wejście izolowane od czujnika prądu | |
| Wejście zewnętrznego czujnika prądu | Tak (ME15W) | Tak (ME15W, BNC) | Tak (ME15W), BNC | Tak (ME15W) |
| Zasilanie doprowadzane do zewnętrznego czujnika prądu |
Tak | Tak | Tak | |
| Szybkość odświeżania danych | 1 ms, 10 ms, 50 ms, 200 ms | 10 ms, 50 ms, 200 ms | 50 ms | |
| Minimalne napięcie wejściowe |
1000 V, ±2000 V szczytowe | 1000 V AC, 1500 V DC, ±2000 V szczytowe | 1000 V, ±2000 V szczytowe (10 ms) | 1500 V, ±2000 V szczytowe |
| Maksymalne znamionowe napięcie linia-masa |
600 V KAT. III 1000 V KAT. II |
600 V AC, 1000 V DC KAT. III 1000 V AC, 1500 V DC KAT. II |
600 V KAT. III 1000 V KAT. II |
600 V KAT. III 1000 V KAT. II |
| Liczba kanałów analizy silnika | maksymalnie 4 silniki*1 | maksymalnie 2 silniki*1 | maksymalnie 1 silnik*1 | |
| Typ wejścia analizy silnika | analogowy DC, częstotliwość, impuls | analogowy DC, częstotliwość, impuls | analogowy DC, częstotliwość, impuls | |
| Obliczanie przesunięcia fazowego czujnika prądu |
Tak (auto) | tak | Tak | |
| Pomiar harmonicznych | Tak (8 dla każdego kanału) | Tak (6 dla każdego kanału) | Tak | |
| Maksymalny rząd analizy harmonicznych |
500. | 100. | 100. | |
| Zakres częstotliwości synchronizacji harmonicznych |
Od 0,1 Hz do 1,5 MHz | Od 0,1 Hz do 1 MHz | Od 0,1 Hz do 300 kHz | Od 0,5 Hz do 5 kHz |
| Pomiar harmonicznych IEC | Tak*2 | Tak | - | |
| Pomiar migotania IEC | Tak*2 | - | - | |
| Analiza widma FFT | Tak*2 (Od DC do 4 MHz) | Tak*2 (Od DC do 1 MHz) | Tak* (Od DC do 2 MHz) | Tak (Od DC do 200 kHz) |
| Obliczenia definiowane przez użytkownika |
Tak | Tak | - | |
| Konwersja Δ-Y, Y-Δ | Tak (Δ-Y, Y-Δ) | Tak (Δ-Y, Y-Δ) | Tak (Δ-Y) | |
| Tak*1 20 kanałów (wyjście przebiegu, wyjście analogowe) | Tak*1 20 kanałów (wyjście przebiegu, wyjście analogowe) | Tak*1 16 kanałów (wyjście przebiegu, wyjście analogowe) | ||
| Wyświetlacz | LCD kolorowy WVGA TFT 10,1 cali | LCD kolorowy WVGA TFT 9 cali | LCD kolorowy WVGA TFT 9 cali | |
| Ekran dotykowy | Tak | Tak | - | |
| Obsługa zewnętrznych nośników pamięci | USB 3.0 | USB 2.0 | USN 2.0, karta CF | |
| LAN (100BASETX, 1000BASE-T) | Tak | Tak | Tak (tylko 10BASE-T, 100BASE-TX) |
|
| GPiB | Tak | Tak | - | |
| RS-232C | Tak (maksymalnie 115200 bit/s) | Tak (maksymalnie 230400 bit/s) | Tak (maksymalnie 38400 bit/s) | |
| Zewnętrzne sterowanie | Tak | Tak | Tak | |
| Synchronizacja kliku przyrządów | Tak | Tak | Tak | |
| Połączenie optyczne | Tak*2 (maks. 4 przyrządy) | - | Tak (maks. 8 przyrządów) | |
| CAN lub CAN FD | Tak*1 | - | - | |
| Wymiary (dł. x wys. x szer.) masa |
430 x 221 x 361 [mm] 14 kg |
430 x 177 x 450 [mm] 14 kg |
340 x 170 x 156 [mm] 4,6 kg |
|
*1: Sprzedawane osobno
*2: Funkcja ta będzie obsługiwana po przyszłym uaktualnieniu
oprogramowania firmowego do ver. 2.0
AKCESORIA OPCJONALNE (za dodatkową opłatą)
• Czujniki prądu AC/DC:
(* Czujniki sporządzane na zamówienie)
CT6877A - 2000 A, DC-1 MHz, 80 mm, przewlekany, 1 mV/A, auto-korekcja fazy, dł. przewodu: 3 m
CT6877A-1 - 2000 A, DC-1 MHz, 80 mm, przewlekany, 1 mV/A, auto-korekcja fazy, dł. przewodu: 10 m
CT6876A - 1000 A, DC-1,5 MHz, 36 mm, przewlekany, 2 mV/A, auto-korekcja fazy, dł. przewodu: 3 m
CT68776-1 - 1000 A, DC-1,2 MHz, 80 mm, przewlekany, 2 mV/A, auto-korekcja fazy, dł. przewodu: 10 m
CT6904A-2* - 800 A, DC-4 MHz, 32 mm, przewlekany, 2 mV/A, auto-korekcja fazy, dł. przewodu: 3 m
CT6904A-3* - 800 A, DC-2 MHz, 32 mm, przewlekany, 2 mV/A, auto-korekcja fazy, dł. przewodu: 10 m
CT6904A - 500 A, DC-4 MHz, 32 mm, przewlekany, 4 mV/A, auto-korekcja fazy, dł. przewodu: 3 m
CT6904A-1* - 500 A, DC-2 MHz, 32 mm, 4 mV/A, przewlekany, auto-korekcja fazy, dł. przewodu: 10 m
CT6875A - 500 A, DC-2 MHz, 36 mm, przewlekany, 4 mV/A, auto-korekcja fazy, dł. przewodu: 3 m
CT6875A-1 - 500 A, DC-1,5 MHz, 36 mm, przewlekany, 4 mV/A, auto-korekcja fazy, dł. przewodu: 10 m
CT6873 - 200 A, DC-10 MHz, 24 mm, przewlekany, 10 mV/A, auto-korekcja fazy, dł. przewodu: 3 m
CT6873-01 - 200 A, DC-10 MHz, 24 mm, przewlekany, 10 mV/A, auto-korekcja fazy, dł. przewodu: 10 m
CT6863-05 - 200 A, DC-500 kHz, 24 mm, przewlekany, 10 mV/A, dł. przewodu: 3 m
CT6872 - 50 A, DC-10 MHz, 24 mm, przewlekany, 40 mV/A, auto-korekcja fazy, dł. przewodu: 3 m
CT6872-01 - 50 A, DC-10 MHz, 24 mm, przewlekany, 40 mV/A, auto-korekcja fazy, dł. przewodu: 10 m
CT6862-05 - 50 A, DC-1 MHz, 24 mm, przewlekany, 40 mV/A, dł. przewodu: 3 m
• Cęgowe sondy prądowe AC/DC (o dużej dokładności):
CT6846A - 1000 A, DC-100 kHz, 50 mm, 2 mV/A, dł. przewodu: 3 m
CT6845A - 500 A, DC-200 kHz, 50 mm, 4 mV/A, dł. przewodu: 3 m
CT6844A - 500 A, DC-500 kHz, 20 mm, 4 mV/A, dł. przewodu: 3 m
CT6843A - 200 A, DC-700 kHz, 20 mm, 10 mV/A, dł. przewodu: 3 m
CT6841A - 20 A, DC-2 MHz, 20 mm, 100 mV/A, dł. przewodu: 3 m
• Moduły prądowe AC/DC (typu current box):
PW9100A-3 - 50 A, DC-3,5 MHz, 40 mV/A, auto-korekcja fazy, 3 kanały, wejście izolowane, wejście DCCT
PW9100A-4 - 50 A, DC-3,5 MHz, 40 mV/A, auto-korekcja fazy, 4 kanały, wejście izolowane, wejście DCCT
• CT9557 - sumator prądu:
Jest przeznaczony do dołączenia czterech czujników prądu z przewodem wyjściowym zakończonym wtykiem HIOKI ME15W (męskim), wyjście przebiegu sumacyjnego (typu HIOKI MW15W złącze męskie), wymaga przewodu połączeniowego CT9904 (długość 1 m)
• Opcje pomiarowe prądu (cęgowe sondy szerokopasmowe, dołączane do gniazda sondy 2.)
3273-50 - 30 A, DC-50 MHz, 5 mm, 0,1 V/A, dł. przewodu 1,5 m, zakończenie wtyk BNC
3274 - 150 A, DC-10 MHz, 20 mm, 0,01 VA, długość przewody 2 m, zakończenie wtyk BNC
3275 - 500 A, DC-2 MHz, 20 mm, 0,01 VA, długość przewodu 2 m, zakończenie wtyk BNC
3276 - 30 A, DC-100 MHz, 5 mm, 0,1 V/A, długość przewodu 1,5 m, zakończenie wtyk BNC
CT6700 - 5 A, DC-50 MHz, 5 mm, 1 V/A, długość przewodu 1,5 m, zakończenie wtyk BNC
CT6701 - 5 A, DC-120 MHz, 5 mm, 1 V/A, długość przewodu 1,5 m, zakończenie wtyk BNC
• Akcesoria (opcje) pomiarowe napięcia:
L9438-50 - przewody pomiarowe napięcia (2 szt., czerwony i czarny), bananek-bananek, 1000 V kat. III, 10 A, 600 V kat. IV, 10 A; wąż spiralny, chwytaki krokodylowe (2 szt.), dł. 3 m
L1000 - przewody pomiarowe napięcia (4 szt., czerwony, żółty, niebieski, szary), bananek-bananek, 1000 V kat. III, 10 A, 600 V kat. IV, 10 A; chwytaki krokodylowe (4 szt.), dł. 3 m
L9257 - przewody pomiarowe napięcia (2 szt., czerwony i czarny), bananek-bananek, 1000 V kat. III, 10 A, 600 V kat. IV, 10 A; chwytaki krokodylowe (2 szt.), dł. 3 m
L1021-01 - kabel krosowy napięcia (1 szt.), do rozgałęziania napięcia wejściowego, bananek z gniazdem banankowym - bananek, 1000 V kat. III, 10 A, 600 V kat. IV, 10 A, czerwony, dł. 0,5 m
L1021-02 - kabel krosowy napięcia (1 szt.), do rozgałęziania napięcia wejściowego, bananek z gniazdem banankowym - bananek, 1000 V kat. III, 10 A, 600 V kat. IV, 10 A, czarny, dł. 0,5 m
L9243 - chwytaki pazurkowe (2 szt.- czarny, czerwony), 1000 V kat. III, 1 A
VT1005 - dzielnik wysokiego napięcia: dzieli napięcie do 5000 V i wyprowadza wynik podziału na PW8001.
L1050-01, -03 - przewód napięcia: do VT1005, dł. 1,6 m (L1050-01), 3,0 m (L1050-03)
• Przewody (opcje) połączeniowe różne:
L9217,L9217-01, L9217-02 - przewód połączeniowy, wejściowy, do analizy silnika, do dołączenia VT1005, zakończony izolowanymi wtykami BNC, 600 V kat. II, 0,2 A, 300 V kat III, 0,2 A; L9217: dł. 1,6 m, L9217-01: dł. 3,0 m, L9217-02: dł. 10 m
9704 - przejściówka: do dołączenia VT1005, z izolowanego BNC na dwa bananki
9642 - przewód LAN, CAT5e, z przeplotem, dł. 5 m
9637 - przewód RS-232C, 9 wyprowadzeń - 9 wyprowadzeń, z przeplotem, dł. 1,8 m
9151-02 - przewód GPiB, dł. 2 m
9444 - przewód połączeniowy, do zewnętrznego sterowania, 9 wyprowadzeń - 9 wyprowadzeń, prosty, dł. 1,5 m
L6000 - przewód połączeniowy optyczny, 50 μm, równoważny wielofunkcyjnemu światłowodowi 125 μm, dł. 10 m
CT9900 - przewód przejściowy, potrzebny przy dołączaniu do PW8001 czujnika prądu z przewodem wyjściowym zakończonym wtykiem PL23
CT9904 - przewód połączeniowy, niezbędny do połączenia sumatora CT9557 z PW8001, dł. 1 m
• Inne akcesoria opcjonalne wykonywane przez Hioki na zamówienie
- neseser - walizka sztywna na kółkach
- przewód wyjściowy przetwornika c/a, D-sub z 25 wyprowadzeniami na wtyk BNC (męski), konwersja 20-kanałowa, długość 2,5 m
- przewód adaptera szeregowego Bluetooth®, długość 1 m
- elementy łączeniowe do montażu analizatora w regale (zgodne ze standardem EIA, JIS)
- optyczny przewód połączeniowy, maks. długość 500 m
- PW9100 - moduł prądowy AC/DC, wersja na prąd znamionowy 5 A, CT6904 - czujnik prądowy AC/DC, wersja na prąd znamionowy 800 A
