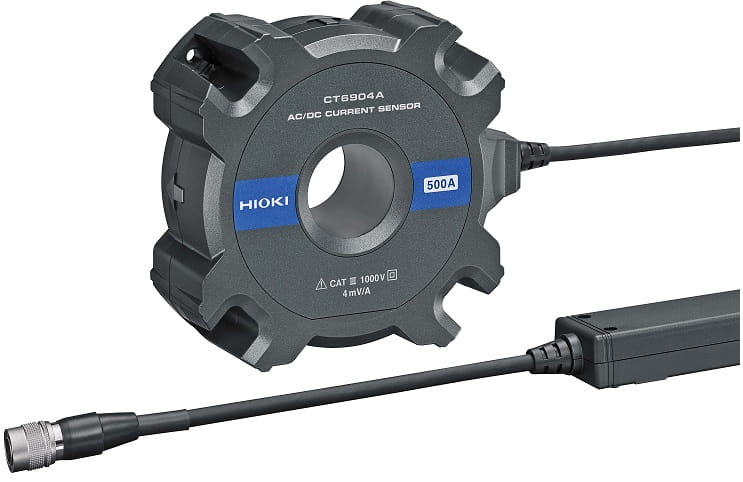

HIOKI CT6904A - bardzo dokładny, cęgowy, przewlekany czujnik prądu AC/DC: 500 A, ±1000 A szczyt., pasmo DC-4 MHz, dokładność ±0,025% w.w., ±0,08°, przekładnia 4 mV/A, otwór 32 mm, przewód 3 m z wtykiem ME15W
zapytaj o produkt
0
Opis
CT6904A - przewlekany czujnik cęgowy prądu AC/DC do 500 A firmy HIOKI (z przewodem wyjściowym 3 m)
• Czujnik prądowy typu pull-through (przewlekany)
• Średnica wewnętrzna otworu na przewód z mierzonym prądem: 32 mm
• Prąd znamionowy: 500 A AC/DC
• Przekładnia: 4 mV/A
• Automatyczna korekcja fazy (z PW8001)
• Maks. dopuszczalny prąd wejściowy: ±1000 A szczytowy (przez ≤ 20 ms)
• Pasmo pomiaru:
- amplituda: od DC do 4 MHz (±3 dB)
- faza: od DC do 1 MHz
• Błąd liniowości: ±5 ppm
• Błąd offsetu: ±10 ppm
• Dokładność pomiaru:
- Amplituda:
dla DC: ±0,025% w.w. ± 0,007% w.p.
45 Hz ≤ f ≤ 65 Hz: ±0,02% w.w. ± 0,007% w.p.
- Faza:
45 Hz ≤ f ≤ 65 Hz: ±0,08°
• Współczynnik tłumienia sygnału współbieżnego (CMMR): 140 dB (50/60 kHz)
• Zakres temperatur i wilgotności względnych otoczenia pracy: od -10 °C do 50 °C
• Przewód wyjściowy długości 3 m, zakończony wtykiem ME15W
• Wymiary, masa: 139 x 120 x 52 mm, 1,05 kg
• Akcesoria: futerał, opaski znakujące (1 kpl.), instrukcja obsługi
ZASTOSOWANIE: Czujnik HIOKI o bardzo wysokiej dokładności i szerokim paśmie przeznaczony szczególnie do obserwacji sygnałów z falowników, zasilaczy impulsowych i kondycjonerów zasilania
DOWIEDZ SIĘ WIĘCEJ
• Czujnik prądu typu pull-through (przewlekany)- do współpracy z miernikami mocy, rejestratorami i oscyloskopami wysokiej klasy
• Średnica wewnętrzna otworu na przewód z mierzonym prądem: 32 mm
• Automatyczna korekcja fazy (z PW8001)
• Prąd znamionowy: 500 A AC/DC
• Przekładnia: 4 mV/A (= 2 V/500 A)
• Maks. prąd wejściowy: ±1000 A AC/DC (szczytowy, przez ≤ 20 ms)
• Impedancja wyjściowa: 50 Ω ± 10 Ω
• Pasmo pomiaru:
- amplituda: od DC do 4 MHz (±3 dB)
- faza: od DC do 1 MHz
• Dokładność pomiaru:
- dokładność pomiaru amplitudy zależy od częstotliwości (patrz ulotka) na przykład dla pomiaru amplitudy:
DC: ±0,025% w.w. ± 0,007% w.p.
45 Hz ≤ f ≤ 65 Hz: ±0,02% w.w. ± 0,007% w.p.
a dla pomiaru fazy:
45 Hz ≤ f ≤ 65 Hz: ±0,08°
• Przesunięcie fazy: -9,82° przy 300 kHz
• Czas opóźnienia: 91 ns
• Zakres temperatur i wilgotności względnych gwarantowania dokładności: 23 °C ±5 °C, ≤ 80%
• Błąd liniowości: ±5 ppm
• Błąd offsetu: ±10 ppm
• CMRR (tłumienie sygnału współbieżnego):
- ≥ 140 dB (50/60 Hz)
- ≥ 120 dB (100 kHz)
• Wpływ temperatury:
w zakresie od -10 °C do 18 °C i od 28 °C do 50 °C
- czułość amplitudowa: ±20 ppm w.w./°C
- napięcie offsetu: ±1 ppm w.p./°C
- faza: ±0,01°/°C
• Zakres temperatur i wilgotności względnych otoczenia pracy: od -10 °C do +50 °C, ≤ 80%
• Zakres temperatur i wilgotności względnych otoczenia składowania: od -20 °C do +60 °C, ≤ 80%
• Maksymalne znamionowe napięcie do ziemi: 1000 V kat. III, przewidywane przepięcie przejściowe: 8000 V
• Wytrzymałość na przebicie: 7,4 kV AC (przy: 1 mA, 50/60 Hz, 1 min)
• Normy: Bezpieczeństwo: EN61010, kompatybilność elektromagnetyczna: EN61326
• Zasilanie:
- doprowadzane bezpośrednio przez wtyk ME15W z PW8001, PW6001, PW3390 lub modułu U8977
- doprowadzane pośrednio wtykiem BNC tj. z modułu czujnika CT9555, CT9556, CT9557 zasilanego z sieci napięciem przemiennym od 100 do 240 V lub z zewnętrznego zasilacza DC, przy współpracy np. z PW3335-03, PW3336, PW3337 (patrz ulotka)
• Przewód wyjściowy długości 3 m, zakończony wtykiem ME15W, a w wersji CT6904A-1 o długości 10 m
• Wymiary, masa: 139 x 120 x 52 mm, 1,05 kg
ZASTOSOWANIE: Czujnik HIOKI o bardzo wysokiej dokładności i szerokim paśmie przeznaczony szczególnie do obserwacji sygnałów z falowników, zasilaczy impulsowych i kondycjonerów zasilania
