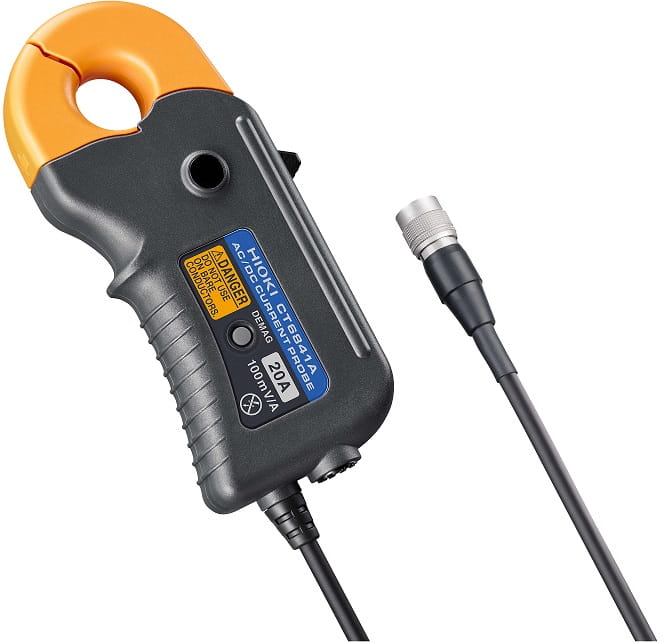

HIOKI CT6841A - cęgowa sonda prądowa AC/DC: do 20 A, pasmo DC-1 MHz, dokładność amplitudy ±0,2% , fazy ±0,1°, cęgi 20 mm, przewód 3 m z wtykiem ME15W, autokorekcja fazy

• Prąd znamionowy AC/DC: 20 A
• Maksymalna średnica obejmowanego przewodu: 20 mm (przewodnik izolowany)
• Maksymalny, znamionowy prąd w obwodzie pierwotnym: 20 A (skuteczny)
• Maksymalny prąd szczytowy: ±60 A (przez 20 ms, w temp. otoczenia ≤ 40 °C)
• Wytrzymałość na przebicie wysokim napięciem: 4,26 kV AC (prąd pomiarowy 1 mA, 50/60 Hz, 1 min, między szczękami a wyprowadzeniem przewodu wyjściowego)
• Przekładnia: 100 mV/A (= 2 V/20 A)
• Pasmo: amplituda: od DC do 2 MHz, faza: (DC, 1 MHz]
• Błąd liniowości: ±20 ppm
• Dokładność:

Dokładność podaną powyżej specyfikuje się w kombinacji z analizatorem mocy PW8001, PW6001 lub PW3390 firmy Hioki (DC, 45 Hz ≤ f ≤ 66 Hz). Szczegółowe dane na ten temat zamieszczono w instrukcjach obsługi wymienionych analizatorów.
(Dokładność DC po wyregulowaniu offsetu napięcia na ≤ ±0,5 mV)
Wartości powyższe dotyczą warunków: sygnał wejściowy jest sinusoidalny lub DC, rezystancja wejściowa przyrządu pomiarowego wynosi 1 MΩ ± 10%, napięcie do masy = 0 V, brak zewnętrznych pól magnetycznych, a przewodnik znajduje się w środku obszaru obejmowanego przez szczęki czujnika.
Dokładność amplitudy i fazy zdefiniowano dla ≤ 110% w.p. i w zakresie charakterystyki pogarszania się z częstotliwością maksymalnego prądu wejściowego, DC < f < 10 Hz jest wartością projektowaną.
Do dokładności amplitudy należy dodać ±0,03% w.w. dla sygnału wejściowego z zakresu od 100% w.p. do 110% w.p.
• Zakres temperatur i wilgotności względnych gwarantowania dokładności: od 0 °C do 40 °C, ≤ 80%
• Wpływ temperatury: w przedziałach od -40 °C do 0 °C i od 40 °C do 85 °C, ≤ 80%:
- czułość amplitudowa: ±0,01% w.w./°C
- offset napięcia: ±0,005% w.p./°C
• Współczynnik tłumienia sygnału współbieżnego CMMR:
≥ 140 dB (od DC do 1 kHz)
≥ 125 dB (od 1 kHz do 10 kHz)
≥ 100 dB (od 10 kHz do 100 kHz)
≥ 80 dB (od 100 kHz do 1 MHz)
• Wartości przesunięcia fazy: 100 kHz, -3,59 °
• Czas opóźnienia: 100 ns
• Automatyczna korekcja fazy
• Przewód wyjściowy: długość 3 m, zakończenie wtyk ME15W (z 12 wyprowadzeniami)
- umożliwia bezpośrednie połączenie z analizatorami mocy PW8001, PW6001 i PW3390 oraz z modułem prądowym trójkanałowym U8977 (do rejestratora MR6000)
• Zakres temperatur i wilgotności względnych otoczenia pracy: od -40 °C do 85 °C, ≤ 80%
• Zakres temperatur i wilgotności względnych otoczenia składowania: od -40 °C do 85 °C, ≤ 80%
• Normy: Bezpieczeństwo: EN 61010, EMC: 61326
• Wymiary, masa: 135 x 67 x 25 [mm] (bez elementów wystających i przewodu), ok. 370 g

WYPOSAŻENIE OPCJONALNE
- moduły czujnika: CT9555 (do dołączenia jednego czujnika), CT9556 (do dołączenia jednego czujnika) oraz CT9557 (do dołączenia czterech czujników)
- przewód połączeniowy L9217: izolowany BNC -> izolowany BNC, długość 1,5 m, do połączenia CT9555, CT9956 lub CT9557 z przyrządem
- przewód połączeniowy 9165: metaliczny BNC - metaliczny BNC, do połączenia CT9555, CT9956 lub CT9557 z przyrządem
- przedłużacz CT9902: ME15W-ME15W, długość 5 m, można łącząc takie dwa przewody uzyskać przedłużenie do 10 m, użycie CT9902 ma wpływ na dokładność (patrz instrukcja obsługi)
- przewód przejściowy CT9901: ME15W -> PL23
- przewód połączeniowy CT9904: ME15W -> ME15W
