HIOKI IR4059 - przenośny miernik rezystancji izolacji, 50/125/250/500/1000 V DC, 4 GΩ, ciągłość 200 mA , Bluetooth®
0
Opis
HIOKI IR4059 - przenośny miernik rezystancji izolacji HIOKI z funkcją Bluetooth®
• W porównaniu z IR4056-20 ma szybki analogowy bargraf, większą szybkość odpowiedzi w trybie komparatora i funkcję bezprzewodowej transmisji danych Bluetooth® (do korzystanie z tej funkcji jest niezbędny opcjonalny moduł Z3210)
• Napięcia pomiarowe rezystancji izolacji: 50/125/250/500/1000 V DC
• Podzakresy pomiarowe rezystancji izolacji: 100/250/500/2000/4000 MΩ
• Pomiar małych rezystancji: 10/100/1000 Ω
• Pomiar napięcia przemiennego: 420/600 V
• Pomiar napięcia stałego: 4,2/42/420/600 V
• Test ciągłości (prądem 200 mA) z sygnalizacją dźwiękową
• Komparator (czas odpowiedzi = 0,3 s)
• Sygnalizator przewodu będącego pod napięciem
• Automatyczne rozładowywanie ładunku elektrycznego po pomiarze rezystancji izolacji
• Automatyczne wykrywanie typu sygnału: DC/AC
• Kompensacja rezystancji przewodów pomiarowych przy pomiarze rezystancji
• Podświetlany wyświetlacz z bargrafem
• Opcjonalny moduł Z3210 interfejsu bezprzewodowego obsługiwanego przez funkcję Bluetooth® wspomagany przez bezpłatną aplikację GENNECT Cross zainstalowaną na urządzeniu przenośnym (typu smartfon lub tablet)
- bezpośrednie przenoszenie danych pomiarowych do arkusza kalkulacyjnego MS Excel®
OPIS PRODUKTU
Przyrząd jest przeznaczony do prac instalacyjnych i konserwatorskich, a także do testowania rezystancji wymaganej przy sprawdzaniu okablowania, rozdzielnic. silników i sprzętu elektrycznego po naprawach lub kontroli okresowej. Miernik ten jest też często praktycznym wyborem, gdy nie ma potrzeby stosowania wielofunkcyjnego testera instalacji lub sprzętu kombinowanego.
IR4059 jest cyfrowym, zasilanym z baterii testerem izolacji o pięciu napięciach próby od 50 V do 1000 V, mający kompaktową obudowę, która z łatwością mieści się torbie z narzędziami. Przyrząd ten mierzy rezystancję izolacji do 4000 MΩ jest używany do testowania instalacji elektrycznych, silników, maszyn i systemów sterujących. Spełnia wymagania normy EN 61557 do testowania rezystancji izolacji oraz ciągłości przewodu ochronnego w instalacjach niskiego napięcia.

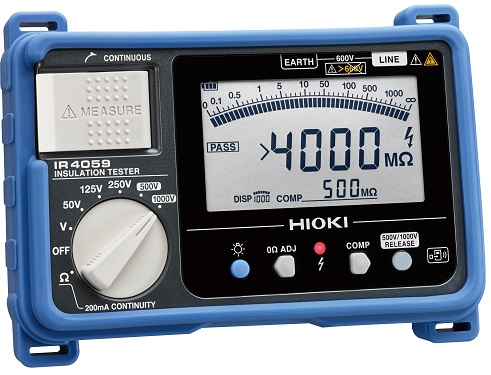

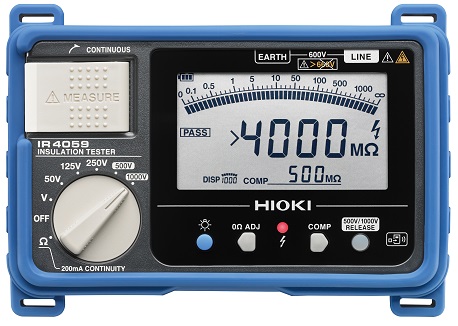

Cyfrowy bargraf i szybka ocena za pomocą komparatora
IR4059 wyróżnia się oprócz wyświetlacza cyfrowego cyfrowym bargrafem zapewniającym w trakcie pomiaru natychmiastową ocenę wzrokową rezystancji izolacji. Zmiany rezystancji są widoczne bezpośrednio na skali wyświetlacza. Zintegrowany komparator ocenia pomiar izolacji w ok. 3 s i wyświetla komunikat PASS (dobry) lub FAIL (zły). Wskazania PASS i FAIL są też sygnalizowane akustycznie, a ponadto w razie wyniku FAIL włącza się czerwone podświetlenie wyświetlacza. Próg PASS/FAIL można ustawiać oddzielnie dla każdego podzakresu napięcia próby i pozostaje on zapisany w pamięci po wyłączeniu przyrządu lub zmianie podzakresu. Przy wyłączonej funkcji komparatora przyrząd wyświetla wartość rezystancji izolacji po ok. 60 s w trakcie trwającego pomiaru. Własność ta wspomaga ocenę na podstawie czasu, gdy wymaga się długich sekwencji testowych.
Przewód ochronny (PE) i sprawdzanie napięcia
Sprawdzania przewodu ochronnego wykonuje się prądem pomiarowym 200 mA zgodnie z normą EN 61557-4. Doprowadzenie prądu takiej określonej wartości jest wystarczające do obciążenia dołączenia przewodu ochronnego, aby wykryć zwiększoną rezystancję styku, luźne połączenia i utlenione wyprowadzenia. Zapewnia to bardziej niezawodną ocenę, gdy testowanie ciągłości małym prądem wykonuje się za pomocą typowego multimetru cyfrowego.
Oprócz testowania izolacji i pomiaru małych rezystancji przyrząd zawiera pomiar napięcia przemiennego i stałego do 600 V. Własność ta umożliwia zweryfikowanie przed rozpoczęciem pomiaru rezystancji izolacji, czy przyrząd pomiarowy nie jest pod napięciem. W celu zapewnienia bezpieczeństwa napięcia próby 500 V i 1000 V muszą być przed pierwszym pomiarem ręcznie odblokowane. chroni to przed przypadkowym włączeniem napięć o wyższym poziomie.

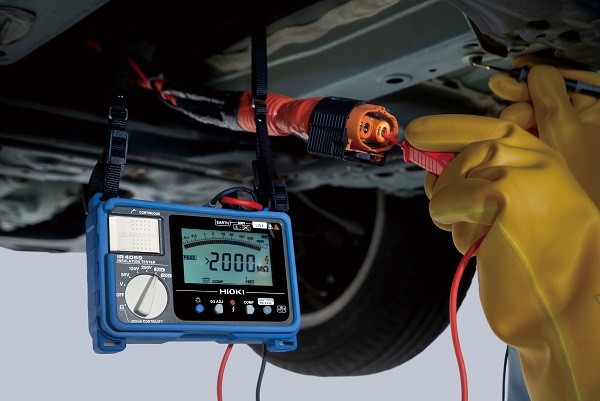

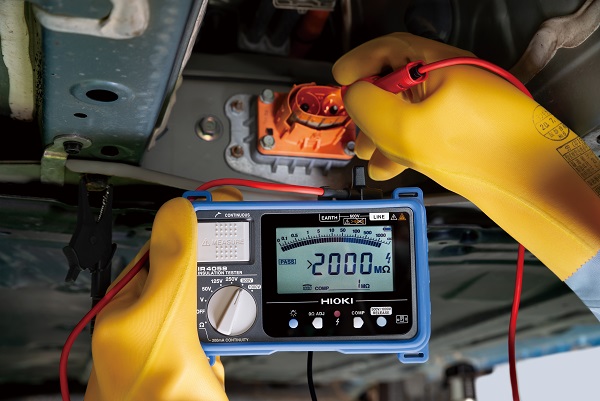

Kompaktowa konstrukcja do pracy w terenie
IR4059 spełnia wymagania na KAT. III 600 V i został pomyślnie sprawdzony na upuszczenie z wysokości 1 m na betonową podłogę. Zaprojektowano go do pracy w temperaturach otoczenia od -25 °C do 65 °C. Wysokokontrastowy wyświetlacz z podświetleniem pomaga w pracach prowadzonych w rozdzielnicach i słabo oświetlonych pomieszczeniach technicznych. Przyrząd jest dostarczany wraz z chroniąca go wymienną osłoną ochronną Z5042, zapewniającą dodatkowe zabezpieczenie mechaniczne w trakcie transportu i dziennego użytkowania w terenie bez zwiększania całkowitego rozmiaru tego przyrządu. Kompaktowa obudowa zabiera niewiele miejsce w torbie z narzędziami.

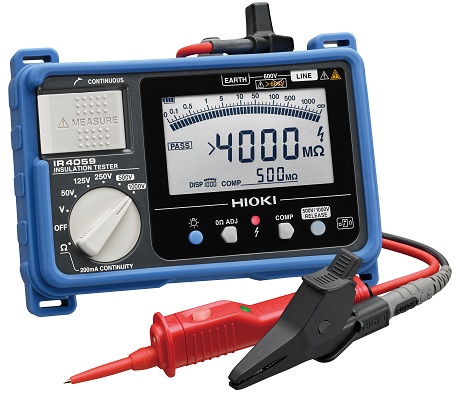

W komplecie z przyrządem jest też przewód pomiarowy L9788-10 zintegrowany z przełącznikiem zdalnego sterowania i podświetleniem LED. Pomiary można rozpocząć bezpośrednio, posługując się sondą, która jest szczególnie przydatna w sytuacjach, w których są potrzebne obie ręce do bezpiecznego przyłączenia przewodów pomiarowych do obiektu pomiarowego. Opcjonalny, bezprzewodowy adapter Z3210 umożliwia komunikację przez port Bluetooth w celu przesyłania wartości pomiarowych. Za pomocą wymienionego adaptera Z3210 mierzone wartości można przesyłać przez Bluetooth do darmowej aplikacji GENNECT Cross zainstalowanej na urządzeniu z systemem operacyjnym iOS lub Android. Podobnie jak wszystkie testery izolacji HIOKI zaprojektowano je i wyprodukowano w należącej do HIOKI fabryce mieszczącej się w prefekturze Nagano.

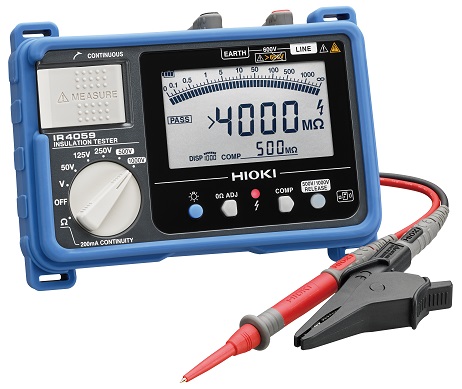

Co jest w komplecie fabrycznym:
- Cyfrowy tester izolacji IR4059
- Przewód pomiarowy L9788-10 z przełącznikiem zdalnego sterowania
- Komplet przewodów pomiarowych L4930 (4 mm)
- Zestaw chwytaków krokodylowych L4935
- Komplet przewodów pomiarowych zakończonych sondami szpilkowymi L4938
- Osłona ochronna przyrządu Z5042
- Pasek na szyję
- Instrukcja obsługi
- Instrukcja bezpieczeństwa
- Baterie alkaliczne LR6 (AA) - 4 szt.
DOWIEDZ SIĘ WIĘCEJ
HIOKI IR4059 - przenośny miernik rezystancji izolacji z funkcją Bluetooth®
• Pomiar rezystancji izolacji napięciem stałym:
- napięcia pomiarowe rezystancji izolacji: 50/125/250/500/1000 V
- podzakresy pomiarowe rezystancji izolacji: 100/250/500/2000/4000 MΩ
- dolna wartość graniczna rezystancji izolacji zapewniająca utrzymanie znamionowego napięcia wyjściowego: 0,05/0,125/0,25/0,5/1 MΩ
- dokładność pomiaru: ±2% w.w. ± 2 cyfry (na pierwszym efektywnym zakresie pomiarowym), ±5% w.w. (na drugim efektywnym zakresie pomiarowym)
- ochrona przed przeciążeniem: 600 V AC (przez 10 s) - przy napięciu pomiarowym 50/125/250/500 V; 660 AC (przez 10 s) - przy napięciu pomiarowym 1000 V
• Pomiar małych rezystancji:
- podzakresy pomiarowe: 10/100/1000 Ω
- rozdzielczości wskazania: 0,01/0,1/1 Ω
- dokładność pomiaru: ±3 cyfry (od 0 do 0,19 Ω), ±3% w.w. ±2 cyfry (od 0,20 do 10,00 Ω) i ±3% w.w. ±2 cyfry (na podzakresach 100/1000 Ω)
- funkcja zerowania wskazania (przed pomiarem)
- prąd pomiarowy: ≥ 200 mA (przy 6 Ω)
- ochrona przed przeciążeniem: 600 V AC (10 s, za pomocą bezpiecznika)
• Pomiar napięcia przemiennego:
- podzakresy pomiarowe: 420/600 V
- rozdzielczości wskazania: 0,1 /1 V
- dokładność pomiaru: ±2,3% w.w. ±8 cyfr
- pasmo pomiaru: 50/60 Hz
• Pomiar napięcia stałego:
- podzakresy pomiarowe: 4,2/42/420/600 V
- rozdzielczości wskazania: 0,001/0,01/0,1/1 V
- dokładność pomiaru: ±1,3% w.w. ±4 cyfry
• Test ciągłości (prądem 200 mA) z sygnalizacją dźwiękową
• Komparator:
- aktywny w trybach pomiarowych rezystancji izolacji i małych rezystancji
- sygnalizacja przekroczenia wartości granicznej wyświetleniem ikony PASS (dobry) lub FAIL (zły)
- dodatkowa sygnalizacja stanu FAIL, czerwonym wyświetlaczem i sygnałem dźwiękowym
- sygnalizacja optyczna stanów PASS i FAIL na sondzie opcjonalnego zestawu przewodów pomiarowych L9788-11
- czas odpowiedzi na wynik oceny komparatora: ok. 0,3 s
• Sygnalizator przewodu będącego pod napięciem
• Automatyczne rozładowywanie ładunku elektrycznego
• Automatyczne wykrywanie typu sygnału (DC/AC)
- zakres wykrywania: napięcie AC ≥ 30 V (50/60 Hz)
• Kompensacja rezystancji przewodów pomiarowych przy pomiarze rezystancji
• Wyświetlacz
- ciekłokrystaliczny - FSTN
- bargraf
- podświetlenie: białe
• Zasilanie:
- 6 V, cztery baterie alkaliczne LR6
- czas pracy ciągłej: ok. 20 h (przy wyłączonym komparatorze i podświetleniu, na podzakresie 500 V, przy braku obciążenia)
- wskaźnik bieżącego stanu baterii (czteropozycyjny)
- automatyczne wyłączanie zasilania: po 10 minutach od wykonania ostatniej operacji)
• Opcjonalny moduł Z3210 interfejsu bezprzewodowego obsługiwanego przez funkcję Bluetooth wspomagany przez bezpłatną aplikację GENNECT Cross zainstalowaną na urządzeniu przenośnym (typu smartfon lub tablet)
- obsługuje urządzenia przenośne z systemami Android™ i iOS
- tworzenie za pomocą aplikacji GENNECT Cross raportów pomiarowych ze zdjęciami i mapami, plików z danymi pomiarowymi w formacie CSV, plików graficznych w formacie JPG
- bezpośrednie przenoszenie danych pomiarowych do arkusza kalkulacyjnego MS Excel® (dostępne jako uaktualnienie w 2021 roku)
• Szczelność obudowy: IP40
• Zakres temperatur pracy: od 0 °C do +40 °C - wilgotność względna ≤ 90%, bez kondensacji;
od 40 do 50°C - przy wilgotności względnej obniżającej się liniowo do 50%
• Zakres temperatur składowania: od -10 °C do +50 °C - wilgotność względna ≤ 90%, bez kondensacji
• Wytrzymałość na upadek: z wysokości 1 m, na beton
• Spełnia wymagania norm: EN61326 (kompatybilność elektromagnetyczna) i EN61557-1/-2/-4/-10
• Maksymalne napięcie znamionowe do ziemi: 600 V AC/DC, kategoria pomiarowa III, przewidywane przepięcie przejściowe: 6000 V
• Wytrzymałość na przebicie: 7060 V, 50/60 Hz
• Wymiary, masa: 160 x 98 x 46 [mm] (bez elementów wystających), 536 g (z baterią, osłoną, lecz bez przewodów pomiarowych)
• Wyposażenie standardowe:
- przewody pomiarowe L4930 1 kpl.
- zestaw chwytaków 4935 1 kpl.
- zestaw sond pomiarowych 4938 1 kpl.
- pasek do zawieszania na szyi 1 szt.
- instrukcja obsługi
- baterie alkaliczne 4 szt.
- przewód pomiarowy ze zdalnym przełącznikiem (czerwony) L9788-10
- osłona ochronna Z5042
• Wyposażenie i przyrządy opcjonalne (za dodatkową opłatą)
- szpilka przebijaka L4930 (używana wraz z L9787)
- przewód pomiarowy ze zdalnym przełącznikiem (czerwony) L9788-10
- zestaw przewodów pomiarowych zawierający przewód ze zdalnym przełącznikiem L9788-11
- końcówka pomiarowa igłowa L9788-90 (do użytku z L9788-11)
- szpilka przebijaka L9788-92 (do użytku z L9788-11)
- adapter magnetyczny 9804-02
- adapter Bluetooth Z3210
- izolowana szpilka przedłużająca L9788-92
- cyfrowy tester izolacji IR4057-90
- cyfrowy tester izolacji IR4057-50
- cyfrowy tester izolacji IR4056-20
- cyfrowy tester izolacji IR4053-10
- tester izolacji wysokim napięciem IR5051-90
- tester izolacji wysokim napięciem IR5051
- tester izolacji wysokim napięciem IR5050
- tester izolacji z odczytem analogowym 3490
- adapter magnetyczny 9804-02
- neseser C0213
