HIOKI IR5050 - miernik rezystancji izolacji 250 V-5 kV DC, 10 TΩ , prąd upływowy, pojemność, PI, DAR, DD, pamięć, IP65, interfejsy USB i Bluetooth®

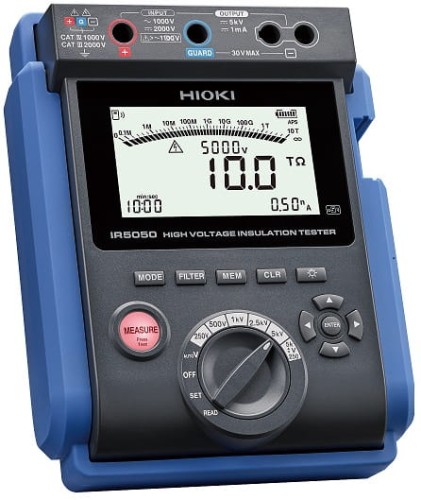

IR5050 - miernik rezystancji izolacji firmy HIOKI napięciem stałym (DC) do 5 kV
• Napięcie pomiarowe:
- ustawione fabrycznie: 250, 500, 1000, 2500, 5000 V
- ustawiane przez użytkownika: od 250 V do 1 kV: co 10 V, od 1 kV do 5 kV: co 25 V
• Zakres mierzonych rezystancji izolacji: od 10,0 MΩ do 10,0 TΩ
• Pomiar indeksu polaryzacji (ID), stosunku absorpcji dielektrycznej (DAR) oraz indeksu rozładowania dielektrycznego (DD)
• Pomiar prądu upływowego, napięcia i pojemności
• Test ze skokiem (RAMP): napięcie pomiarowe jest zwiększane skokowo, a przyrząd mierzy rezystancję i prąd upływowy, czas skoku jest ustawiany skokowo
• Ustawianie czasu pomiaru: do 30 min, co 1 s (funkcja TIMER) (test jest automatycznie zatrzymywany po upłynięciu ustawionego czasu)
• Komparator
• Pamięć danych pomiarowych (rejestrowanie ręczne)
• Logger: 10 danych (360 punktów pomiarowych)
• Interfejsy: Bluetooth® (wymaga użycia opcjonalnego adaptera Z3210 i darmowego oprogramowania GENNECT Cross) oraz USB 2.0 (wymaga użycia opcjonalnego komunikatora DMM: DT4900-01 i darmowego dodatku do Excela Sequence Maker)
• Duży, podświetlany wyświetlacz cyfrowy o maksymalnym wskazaniu 999 z analogowym bargrafem
• Zakres temperatur pracy: od -25 °C do +65 °C
• Zasilanie z 8 baterii alkalicznych LR6 lub 8 akumulatorów HR6 (NiMH)
• Bezpieczeństwo: kat. III 2000 V, kat. IV 1000 V
• Ochrona (odporność na wnikanie kurzu/wody): IP65 (neseser C0212), IP40 (z założoną osłoną gumową wyłączając gniazda pomiarowe)
• W komplecie fabrycznym: przewody pomiarowe: 9850-01 (czerwony, 3 m), 9850-02 (czarny, ekranowany), 9850-03 (niebieski, 3 m), chwytaki krokodylowe: 9851-01 (czerwony do L9850), 9851-02 (czarny, do L9850), 9851-03 (niebieski do L9850), baterie LR6 (alkaliczne, 8 szt.), neseser C0212, instrukcja obsługi
• Zastosowania: testy izolacji kabli, silników i transformatorów

OPIS PRODUKTU
IR5050 jest przenośnym testerem izolacji dużym napięciem. Oferuje użytkownikowi pięć podzakresów pomiarowych napięcia stałego od 250 V do 5 kV oraz siedem podzakresów pomiarowych rezystancji izolacji od 10,0 MΩ do 10,0 TΩ. Szybką i wydajną transmisję danych pomiarowych bezpośrednio do smartfonu lub tabletu zapewnia interfejs Bluetooth®, pod warunkiem, że zamontuje się w przyrządzie opcjonalny adapter Z3210. IR5050 ma lekką, kompaktową konstrukcję, która czyni z niego narzędzie pomiarowe idealne do pracy w terenie. Znajdujący się w komplecie fabryczny twardy neseser zapewnia ochronę IP65 na zagrożenia otoczenia typu kurz lub woda. Ponadto napięcie 2000 V kategorii pomiarowej III gwarantuje bezpieczny pomiar w układach dużego napięcia. Funkcja automatycznego rozładowywania (po pomiarze) ładunku zgromadzonego w trakcie pomiaru w testowanym obiekcie dodaje do tych własności bezpieczeństwa pomiaru jest jedną, przy czym ekranowane kable i funkcja guard minimalizują wpływ zakłóceń na pomiar i zapewniają uzyskiwanie stabilnych i rzetelnych wyników.
Wartości izolacji przydają się do natychmiastowej oceny stanu obiektu pomiarowego, lecz nie pozwalają na szczegółowe określenie stopnia zestarzenia, zawilgocenia i zanieczyszczenia izolacji. Ponadto rezystancja izolacji fluktuuje wraz ze zmianami temperatury i wilgotności, czyniąc jednorazowy pomiar nierzetelnym przy potrzebie określenia stopnia degradacji długookresowej. W takim przypadku na bardziej kompleksową ocenię pozwalają funkcje pomiarowe IR5050 indeksu polaryzacji (PI), stosunku absorpcji dielektrycznej (DD) i rozładowania dielektrycznego.
Indeks polaryzacji (PI) jest testem używanym do sprawdzenia wielkości narastania w czasie prądu upływowego w materiale dielektrycznym. Wyraża się go zwykle jako stosunek wartości rezystancji izolacji po 10 minutach od przyłożenia napięcia pomiarowego do wartości rezystancji po jednej minucie. Parametr PI niej ważnym środkiem diagnostycznym izolacji kabla, gdyż nie ma na niego wpływu ani kształt ani wymiary izolacji. Ma na niego wpływ natomiast absorpcja wilgoci przez materiał izolacyjny.
Do obliczania drugiego parametru, stosunku absorpcji dielektrycznej (DAR) używa się tej samej metodologii jak w przypadku PU, lecz przez krótszy czas. Parametr DAR definiuje się, jako stosunek wartości rezystancji izolacji zmierzonej w czasie od 30 s do 1 min od przyłożenia napięcia pomiarowego do zmierzonej w czasie od 15 s do 30 s. Zaleca się z niego korzystać, gdy prąd upływowy stabilizuje się szybko w trakcie 1 minuty.
Metoda pomiaru rozładowania dielektrycznego jest z kolei szczególnie skuteczna przy diagnozowaniu wielowarstwowego materiału dielektrycznego. Pozwala ocenić degradację wnętrza materiału przez pomiar prądu rozładowania i pojemności tego materiału po jednej minucie od chwili zakończenia testu.
Przez połączenie ze sobą szerokiego zakresu pomiaru, kompleksowych możliwości diagnostycznych oraz obsługi przyjaznej dla użytkownika miernik rezystancji izolacji IR5050 staje się przyrządem niezbędnym profesjonalistom szukającym bezpieczeństwa i rzetelności przy ocenie krytycznych instalacji elementów elektrycznych takich, jak kable wysokiego napięcia, co ma duże znaczenie przy potrzebie zapewnienia stabilnego działania sprzętu i dokładności diagnostyki.

ZAWARTOŚĆ OPAKOWANIA FABRYCZNEGO:
- IR5050 - wysokonapięciowy miernik rezystancji izolacji
- C0212 - neseser
- L9850-01 - przewód pomiarowy czerwony, długość 3 m
- L9850-02 - przewód pomiarowy czarny, długość 3 m, ekranowany
- L9850-03 - przewód pomiarowy niebieski, długość 3 m
- L9851-01 - chwytak krokodylowy czerwony (wtykany do L9850-01)
- L9851-02 - chwytak krokodylowy czarny (wtykany do L9850-02)
- L9851-03 - chwytak krokodylowy niebieski (wtykany do L9850-03)
- LR6 - 8 baterii alkalicznych
- Instrukcja obsługi
INNE PRODUKTY POWIĄZANE (w tym opcje):
- IR5051 - wysokonapięciowy miernik rezystancji izolacji
- IR5051-90 - wysokonapięciowy miernik rezystancji izolacji
- C0212 - neseser
- L9850-01 - przewód pomiarowy czerwony, długość 3 m
- L9850-02 - przewód pomiarowy czarny, długość 3 m, ekranowany
- L9850-03 - przewód pomiarowy niebieski, długość 3 m
- L9850-11 - przewód pomiarowy czerwony, długość 10 m
- L9850-12 - przewód pomiarowy czarny, długość 10 m, ekranowany
- L9850-13 - przewód pomiarowy niebieski, długość 10 m
- L9851-01 - chwytak krokodylowy czerwony (wtykany do L9850-01)
- L9851-02 - chwytak krokodylowy czarny (wtykany do L9850-02)
- L9851-03 - chwytak krokodylowy niebieski (wtykany do L9850-03)
- L9852 - komplet sond pomiarowych (czerwona i czarna)
- Z3210 - adapter bezprzewodowy
- DT4900-01 - pakiet komunikacyjny (USB)
