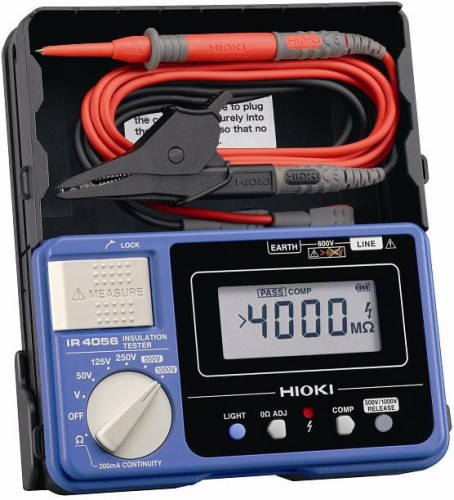

HIOKI IR4056-20 - przenośny miernik rezystancji izolacji, 50/125/250/500/1000 V DC, 4 GΩ, ciągłość 200 mA

HIOKI IR4056-20 - przenośny miernik rezystancji izolacji

• Pomiar rezystancji izolacji napięciem stałym:
- napięcia pomiarowe rezystancji izolacji: 50/125/250/500/1000 V
- podzakresy pomiarowe rezystancji izolacji: 100/250/500/2000/4000 MΩ
- dolna wartość graniczna rezystancji izolacji zapewniająca utrzymanie znamionowego napięcia wyjściowego: 0,05/0,125/0,25/0,5/1 MΩ
- dokładność pomiaru: ±2% w.w. ± 2 cyfry (na pierwszym efektywnym zakresie pomiarowym), ±5% w.w. (na drugim efektywnym zakresie pomiarowym)
- ochrona przed przeciążeniem: 600 V AC (przez 10 s) - przy napięciu pomiarowym 50/125/250/500 V; 660 AC (przez 10 s) - przy napięciu pomiarowym 1000 V
• Pomiar małych rezystancji:
- podzakresy pomiarowe: 10/100/1000 Ω
- rozdzielczości wskazania: 0,01/0,1/1 Ω
- dokładność pomiaru: ±3 cyfry (od 0 do 0,19 Ω), ±3% w.w. ±2 cyfry (od 0,20 do 10,00 Ω) i ±3% w.w. ±2 cyfry (na podzakresach 100/1000 Ω)
- funkcja zerowania wskazania (przed pomiarem)
- prąd pomiarowy: ≥ 200 mA (przy 6 Ω)
- ochrona przed przeciążeniem: 600 V AC (10 s, za pomocą bezpiecznika)
• Pomiar napięcia przemiennego:
- podzakresy pomiarowe: 420/600 V
- rozdzielczości wskazania: 0,1 /1 V
- dokładność pomiaru: ±2,3% w.w. ±8 cyfr
- pasmo pomiaru: 50/60 Hz
• Pomiar napięcia stałego:
- podzakresy pomiarowe: 4,2/42/420/600 V
- rozdzielczości wskazania: 0,001/0,01/0,1/1 V
- dokładność pomiaru: ±1,3% w.w. ±4 cyfry
• Test ciągłości (prądem 200 mA) z sygnalizacją dźwiękową
• Komparator:
- aktywny w trybach pomiarowych rezystancji izolacji i małych rezystancji
- sygnalizacja przekroczenia wartości granicznej wyświetleniem ikony PASS (dobry) lub FAIL (zły)
- dodatkowa sygnalizacja stanu FAIL, czerwonym wyświetlaczem i sygnałem dźwiękowym
- sygnalizacja optyczna stanów PASS i FAIL na sondzie opcjonalnego zestawu przewodów pomiarowych L9788-11
- czas odpowiedzi na wynik oceny komparatora: 0,8 s
• Sygnalizator przewodu będącego pod napięciem
• Automatyczne rozładowywanie ładunku elektrycznego
• Automatyczne wykrywanie typu sygnału (DC/AC)
- zakres wykrywania: napięcie AC ≥ 30 V (50/60 Hz)
• Kompensacja rezystancji przewodów pomiarowych przy pomiarze rezystancji
• Wyświetlacz
- ciekłokrystaliczny - FSTN
- podświetlenie: białe
• Zasilanie:
- 6 V, cztery baterie alkaliczne LR6
- czas pracy ciągłej: ok. 20 h (przy wyłączonym komparatorze i podświetleniu, przy napięciu pomiarowym 500 V, przy braku obciążenia gniazd pomiarowych)
- wskaźnik bieżącego stanu baterii (3 segmenty - 4 opozycyjny)
- automatyczne wyłączanie zasilania: po 10 minutach od wykonania ostatniej operacji)
• Szczelność obudowy: IP40
• Zakres temperatur pracy:
od 0 do +40°C - wilgotność względna ≤ 90%, bez kondensacji;
od +40 do +50°C - przy wilgotności względnej obniżającej się liniowo do 50%
• Zakres temperatur składowania: od -10 do +50 °C - wilgotność względna ≤ 90%, bez kondensacji
• Wytrzymałość na upadek: z wysokości 1 m, na beton
• Spełnia wymagania norm: EN61326 (kompatybilność elektromagnetyczna) i EN61557-1/-2/-4/-10
• Maksymalne napięcie znamionowe do ziemi: 600 V AC/DC, kategoria pomiarowa III, przewidywane przepięcie przejściowe: 6000 V
• Wytrzymałość na przebicie: 7060 V, 50/60 Hz
• Wymiary, masa: 159 x 177 x 53 [mm] (bez elementów wystających), 600 g (z baterią i bez przewodów pomiarowych)
• Wyposażenie standardowe:
- przewody pomiarowe L9787 1 kpl.
- pasek do zawieszania na szyi 1 szt.
- instrukcja obsługi
- baterie alkaliczne 4 szt.
• Wyposażenie opcjonalne (za dodatkową opłatą)
- szpilka przebijaka L9789-91 (używana wraz z L9787)
- przewód pomiarowy ze zdalnym przełącznikiem (czerwony) L9788-10
- zestaw przewodów pomiarowych zawierający przewód ze zdalnym przełącznikiem L9788-11
- końcówka pomiarowa igłowa L9788-90 (do użytku z L9788-11)
- szpilka przebijaka L9788-92 (do użytku z L9788-11)
- adapter magnetyczny 9804-02
