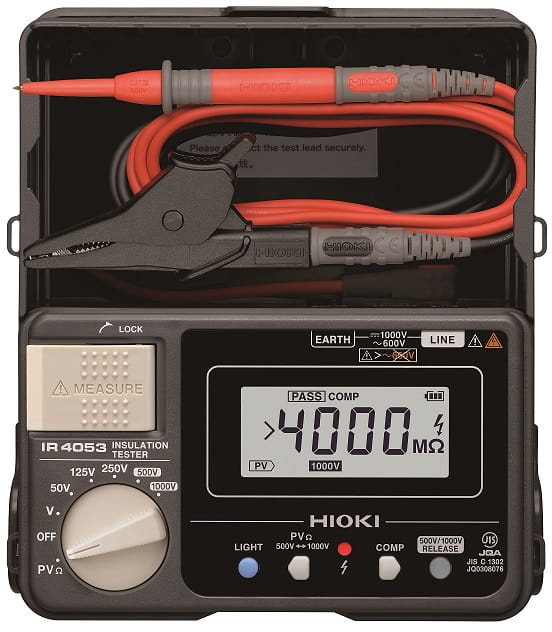

HIOKI IR4053-10 - przenośny miernik rezystancji izolacji 50/125/250/500/1000 DC, test fotowoltaiczny PVΩ 500 V/1000 V, 4 GΩ, DC/AC V

HIOKI IR4053-10 - przenośny miernik rezystancji izolacji
Przyrząd specjalizowany do zastosowań w fotowoltaicznych (PV) systemach generacji energii
Pomiar rezystancji izolacji w systemie fotowoltaicznym (PV) wykonywany konwencjonalnym miernikiem rezystancji izolacji nie jest niebezpieczny, lecz zależy od bieżącego stanu systemu. Na pomiar może wpływać generacja energii fotowoltaicznej, w wyniku czego wynik pomiaru rezystancji może różnić się znacznie od rzeczywistej wartości.
Aby zmierzyć dokładnie rezystancję izolacji w systemie PV konwencjonalnym miernikiem izolacji, trzeba w tym celu zewrzeć układ pomiarowy, co z kolei wymaga zainstalowania osobnego układu zwierającego z przełącznikiem. Zwieranie układu może też spowodować niebezpieczne iskrzenia. Aby zmniejszyć niebezpieczeństwo porażenia prądem elektrycznym, zaleca się wykonywać takie pomiary w nocy.
Problemów tych można uniknąć, wykonując pomiar miernikiem IR4053-10, który jest wyposażony w funkcję PVΩ

Funkcja PVΩ - pomiar rezystancji izolacji w systemie fotowoltaicznym (PV):
• Znamionowe napięcie pomiarowe stałe: 500/1000 V
• Efektywna, maksymalne rezystancja wskazywana: 2000/4000 MΩ
• Podzakresy pomiarowe rezystancji:
- Napięcie pomiarowe 500 V: Od 0,200 do 500 MΩ/od 501 do 2000 MΩ
- Napięcie pomiarowe 1000 V: Od 0,200 do 1000 MΩ/od 1010 do 4000 MΩ
• Dokładność pomiaru rezystancji (w.w. = wartość wskazywana)
- Napięcie pomiarowe 500 V DC
Od 0,200 do 500 MΩ / ±4% w.w.
Od 501 do 2000 MΩ / ±8% w.w.
- Napięcie pomiarowe 1000 V DC
Od 0,200 do 1000 MΩ / ±4% w.w.
Od 1010 do 4000 MΩ / ±8% w.w.
- Pozostały podzakres pomiarowy:
Od 0 do 0,199 MΩ / ±2% w.w. ± 6 cyfr
Pomiar rezystancji izolacji (konwencjonalny):
• Znamionowe napięcie pomiarowe stałe: 50/125/250/500/1000 V DC
• Efektywna, maksymalna wskazywana wartość rezystancji izolacji (odpowiednio do wybranego napięcia pomiarowego):
100/250/500/2000/4000 MΩ
• Dokładność pomiaru rezystancji izolacji w 1. efektywnym podzakresie pomiarowym (odpowiednio do wybranego napięcia pomiarowego):
Od 0,200 MΩ do 10,00 MΩ: ±4% w.w.
Od 0,200 MΩ do 25,0 MΩ: ±4% w.w.
Od 0,200 MΩ do 50,0 MΩ: ±4% w.w.
Od 0,200 MΩ do 500 MΩ: ±4% w.w.
Od 0,200 MΩ do 1000 MΩ: ±4% w.w.
• Dokładność pomiaru rezystancji izolacji w 2. efektywnym podzakresie pomiarowym (odpowiednio do wybranego napięcia pomiarowego):
Od 10,1 MΩ do 100,0 MΩ: ±8% w.w.
Od 25,1 MΩ do 250 MΩ: ±8% w.w.
Od 50,1 MΩ do 500 MΩ: ±8% w.w.
Od 501 MΩ do 2000 MΩ: ±8% w.w.
Od 1010 MΩ do 4000 MΩ: ±8% w.w.
• Dokładność pozostałym zakresie pomiarowym:
Od 0 do 0,199 MΩ: ±2% w.w. ± 6 cyfr (niezależnie od wybranego napięcia pomiarowego)
• Dolna wartość graniczna rezystancji izolacji: 0,05/0,125/0,25/0,5/1 MΩ (odpowiednio do wybranego napięcia pomiarowego)
Pomiar napięcia stałego:
• Podzakresy pomiarowe: 4,2/42/420/1000 V DC
• Maksymalna wskazywana wartość: 4,200/42,00/420,0/1100 V
• Dokładność: ±1,3% w.w. ± 4 cyfry (dokładność w zakresie przekraczającym 1000 V nie jest gwarantowana)
Pomiar napięcia przemiennego:
• Podzakresy pomiarowe: 420/600 V
• Maksymalna wartość wskazywana: 420,0/750 V
• Dokładność: ±2,3% w.w. ± 8 cyfr (dokładność w zakresie przekraczającym 600 V nie jest gwarantowana)
Inne funkcje:
• Wyświetlacz ciekłokrystaliczny typu FSTN z podświetleniem
• Czas odpowiedzi: 1 s (przy pomiarze rezystancji izolacji), 4 s (w trybie PVΩ - wynik pierwszego pomiaru jest wyświetlany po 4 s, lecz następne są odświeżane już co 1 s)
• Wytrzymuje upadek z wysokości 1 m na betonową podłogę
• Wskaźnik przewodu będącego pod napięciem
• Automatyczne rozładowywanie obiektu pomiarowego po pomiarze
• Automatyczne wykrywanie typu sygnału: stały (DC)/przemienny (AC)
• Komparator:
- sygnalizacja przekroczenia wartości granicznej wyświetleniem ikony PASS (dobry) lub FAIL (zły)
- dodatkowa sygnalizacja stanu FAIL, podświetleniem wyświetlacza na czerwono
- sygnalizacja optyczna stanów PASS i FAIL na sondzie opcjonalnego zestawu przewodów pomiarowych L9788-11
• Zasilanie: 4 baterie alkaliczne LR6
- Wskaźnik stanu baterii zasilającej (3 segmenty, 3 stany)
- Automatyczne wyłączanie zasilania
- Czas pracy ciągłej: ok. 20 h
• Wymiary i masa: 159 x 177 x 53 [mm], ok. 600 g (włącznie z bateriami i bez przewodów pomiarowych)
Podstawowe dane techniczne:
• Zakres temperatur pracy:
- Od 0 do +40 °C - wilgotność względna ≤ 90%, bez kondensacji;
• Zakres temperatur składowania:
- Od -10 do +50 °C - wilgotność względna ≤ 90%, bez kondensacji
• Maksymalne napięcie znamionowe do ziemi: 600 V AC/DC, kategoria pomiarowa III, przewidywane przepięcie przejściowe: 6000 V
• Wytrzymałość izolacji przyrządu na przebicie: 7060 V, 50/60 Hz, gniazda pomiarowe - obudowa elektryczna, 1 minuta
• Szczelność obudowy: IP40 (EN60529)
• Spełnia wymagania norm: EN61326 (kompatybilność elektromagnetyczna) i EN61557-1/-2/ i JIS C1302 (pomiar rezystancji izolacji)
Akcesoria:
• Przewody pomiarowe L9787 × 1 szt.
- zawierają też dwie nasadzane sondy szpilkowe i chwytak krokodylowy (czarny)
• Pasek na szyję × 1 szt.
• Instrukcja obsługi × 1 szt.
• Baterie alkaliczne (LR6) × 4 szt.
