HIOKI CM3286-90 - cęgowy multimetr mocy AC: True RMS, 600 V, 600 A, f, P czynna (360 kW), bierna, pozorna, współczynnik mocy, kąt fazowy, reaktywność, harmoniczne do 30., kolejność faz, cęgi φ=46 mm, Bluetooth® - adapter Z3210

CM3286-90 - cęgowy miernik mocy z funkcją Bluetooth^® i zainstalowanym fabrycznie adapterem bezprzewodowym Z3210
• Przenośny miernik w szerokim zakresie mocy czynnej już od 5 W do 360 kW i prądu już od 60 mA 600 A
• Maksymalna średnica obejmowanego przewodu z prądem: 46 mm
• Mierzy: prąd przemienny (do 600 A), napięcie przemienne (do 600 V), moc czynną, bierną i pozorną, współczynnik mocy, kąt fazowy, częstotliwość, zużycie mocy czynnej (dla jednej fazy), poziom harmonicznych napięcia i prądu
• Funkcja True RMS
• Wskazuje: kolejność faz, prostą energię czynną, wartość szczytową, maksymalną, minimalną i średnią
• Pomiar mocy w układach sieci jednofazowych i trójfazowych (przy symetrycznym obciążeniu)
• Przesyłanie danych pomiarowych na smartfon z wykorzystaniem do tego techniki Bluetooth^® i zainstalowanym fabrycznie w tym przyrządzie adaptera bezprzewodowego Z3210
• Podświetlany wyświetlacz z podświetleniem z czterema polami cyfrowymi)
• Automatyczna lub ręczna zmiana podzakresu pomiarowego (do wyboru)
• Ochrona IP50 (uchwyt cęgów)
• Kategoria IV 600 V i III 1000 V
• Zakres temperatur pracy: Od -25 °C do +65 °C

Zastosowania:
- Sprawdzanie poboru mocy i obciążeń w układach sieci jednofazowych
- Weryfikowanie wartości współczynnika mocy i obciążenia elektrycznego w silnikach i sprzęcie
- Wyszukiwanie i usuwanie awarii w instalacjach elektrycznych za pomocą pomiarów mocy i fazy
- Określanie wartości mocy w układach sieci trójfazowych o symetrycznym i asymetrycznym obciążeniu


OPIS PRODUKTU:

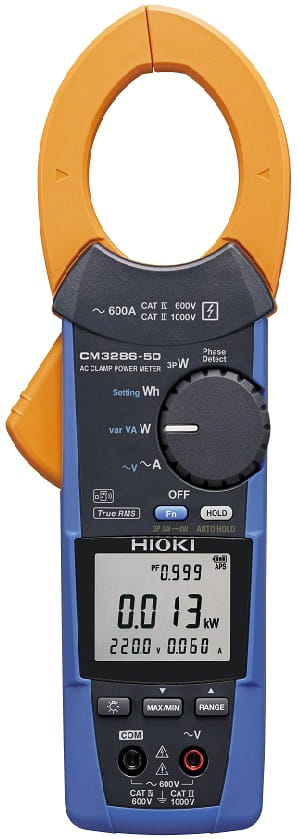

Miernik cęgowy mocy CM3286-90 zawiera w komplecie miernik cęgowy mocy CM3286-50 oraz adapter bezprzewodowy Z3210. Dzięki załączonemu adapterowi można przesyłać dane pomiarowe przez Bluetooth do darmowej aplikacji GENNECT Cross zainstalowanej na smartfonie lub tablecie, w celu analizy harmonicznych, zarejestrowania danych bezprzewodowych oraz dokumentacji z wynikami pomiarów.
Parametry mocy elektrycznej otrzymuje się, wykonując jednoczesny pomiar prądu za pomocą cęgów i napięcia za pomocą przewodów pomiarowych. Przyrząd ten określa wartości mocy czynnej, biernej i pozornej, a także współczynnika mocy i kąta fazowego. Prąd mierzy się w zakresie od 60 mA do 600 A cęgami o średnicy wewnętrznej 46 mm, podczas gdy napięcie od 80 V do 600 V. W jednofazowych układach sieci CM3286-90 mierzy moc od 0,005 kW do 360 kW, a także liczy jej całkę, aby otrzymać energię czynną.
W przeciwieństwie do konwencjonalnych mierników cęgowych, które tylko mogą aproksymować moc, mnożąc prąd przez napięcie, the CM3286-90 mierzy też kąt fazowy między tymi dwoma sygnałami. Pozwala to na określanie mocy czynnej, mocy biernej, mocy pozornej oraz współczynnika mocy i umożliwia rzeczywistą ocenę obciążenia elektrycznego w trakcie pracy testowanego układu.
Pomiar mocy w układach sieci trójfazowej
Do oceny mocy w układach sieci trójfazowych CM3286-90 używa pomiarów jednofazowych. W układach sieci trójfazowych - trójprzewodowych, o symetrycznym obciążeniu, takich jak silniki trójfazowe, przyrząd mierzy moc dla jednej fazy, której wynik może traktować jako reprezentatywną do obliczenia mocy całego systemu. W układach sieci trójfazowej - trójprzewodowej o obciążeniu asymetrycznym, z takimi obciążeniami, jak przemysłowe, są potrzebne dwa pomiary mocy, po czym zmierzone wartości mocy są dodawane. W przypadku układów sieci trójfazowych - czteroprzewodowych takich, jak układy dystrybucji energii  wykonuje się trzy pomiary, po czym wyniki się łączy w celu określenia mocy całkowitej.
Przy pomiarach sekwencyjnych wyświetlacz przyrządu pomaga użytkownikowi, wyświetlając wskazania o poprawnym lub niepoprawnym dołączeniu do testowanego układu sieci. Ponieważ przy testach prowadzonych w układach sieci jednofazowych o asymetrycznym obciążeniu pomiary są wykonywane w sposób sekwencyjny, to obciążenia w takich procesach pomiarowych powinny pozostawać możliwie stałe, aby zapewnić rzetelne wyniki pomiarów.
Bezprzewodowe przesyłanie danych i analiza harmonicznych
CM3286-90 może komunikować się bezprzewodowo przez Bluetooth zainstalowanego w nim opcjonalnego, bezprzewodowego adaptera Z3210 z przenośnym urządzeniem komunikacyjnym z systemem operacyjnym Android lub iOS i zainstalowaną darmową aplikacją GENNECT Cross. Wartości pomiarowe można w taki sposób przesyłać bezprzewodowo do smartfonu lub tabletu w celu ich zmagazynowania i późniejszej analizy.
Aplikacja umożliwia analizę harmonicznych napięcia i prądu do 30., a także bezprzewodową rejestrację wartości pomiarowych. Wyniki analizy takie jak poziomy harmonicznych, zawartość harmonicznych oraz całkowitego współczynnika odkształceń harmonicznych (THD) można wyświetlać w postaci listy z wartościami liczbowymi, wykresów lub widm harmonicznych. Zarejestrowane dane można eksportować w postaci plików CSV do dalszego przetwarzania w innych otoczeniach programowych. Używanie aplikacji GENNECT Cross nie wymaga wykupywania jakiejkolwiek subskrypcji.
CM3286-90 może ponadto obsługiwać komunikację HID przez Bluetooth. Pozwala to przesyłać wartości pomiarowe bezpośrednio do komputera, a następnie wprowadzać je do arkusza kalkulacyjnego takiego jak Excel lub do innych aplikacji.
Sprawdzenie kolejności faz i pomiary dużych prądów
CM3286-90 ma funkcję wskazywania kolejności faz w układach linii trójfazowych. Przez porównanie wyników dwóch pomiarów napięcia wejściowego przyrząd może wskazywać na wyświetlaczu kolejność faz.
Do pomiarów prądów powyżej 600 A prowadzonych za pomocą cęgów zintegrowanych CM3286-90 może wykorzystywać opcjonalny cęgowy przekładnik prądowy 9290-10. Przekładnik ten pracuje jako transformator napięcia o przekładni 10:1 i przetwarza duże prądy pierwotne na proporcjonalnie mniejsze prądy wtórne, które może już zmierzyć ten przyrząd.
Przekładnik 9290-10 przetwarza prądy ciągłe o wartościach do 1000 A AC i maksymalnie do 1500 A AC, przy krótkich pomiarach. Można go też używać do pomiarów prądów płynących w przewodnikach o dużych średnicach i szynach, które nie są w stanie objąć cęgi przyrządów standardowych.
Wytrzymała konstrukcja do użytku w terenie
CM3286-90 został zaprojektowany do użytku w otoczeniach przemysłowych i elektrycznych. Podświetlenie wyświetlacza o dużej jaskrawości i sam wyświetlacz o o dużym kącie obserwacji ułatwiają odczytywanie wartości pomiarowych nawet w zaciemnionych miejscach lub rozdzielnicach.
Spełniając wymagania na kategorię pomiarową KAT. IV 600 V (KAT. III 1000 V), przyrząd ten nadaje się do pomiarów w liniach serwisowych i układach dystrybucji energii. Został zaprojektowany, aby wytrzymywać przepięcia przejściowe o wartościach do 8 kV. Gdy wykryje nadmierny prąd lub napięcie, to zawiadamia o tym użytkownika, podświetlając wyświetlacz na czerwono i włączając ostrzegawczy sygnał dźwiękowy.
Przyrząd pracuje poprawnie w wyspecyfikowanym zakresie temperatur otoczenia od −25 °C do +65 °C, umożliwiając tym używanie go do pomiarów w instalacjach zarówno w pomieszczeniach zamkniętych, jak i w terenie. Zaprojektowany i wytwarzany w Japonii CM3286-90 jest w stanie spełnić nawet najwyższe wymagania odnośnie precyzji, rzetelności wskazań i jakości sterowania produkcją.


Zawartość opakowania fabrycznego:
- CM3286-50 - cęgowy miernik mocy
- Z3210 - adapter bezprzewodowy
- L9257 - komplet przewodów pomiarowych
- C0203 - neseser
- Instrukcja Obsługi
- Środki ostrożności
- 2 baterie alkaliczne R03 (AAA)
