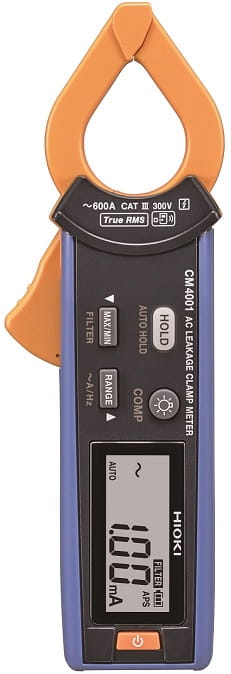

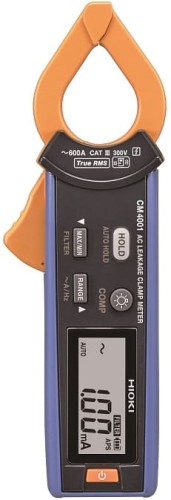

HIOKI CM4001 - cęgowy miernik prądu upływowego

CM4001 - miernik cęgowy prądu upływowego AC

• Przeznaczony do pomiaru prądów w szerokim zakresie od małych prądów upływowych (od 0,60 mA) do dużych prądów płynących przez obciążenia (do 600 A)
- podzakresy pomiarowe prądu przemiennego: 60/600 mA/6/60/600 A
- rozdzielczości wskazania: 0,01/0,1/1/10/100 mA
- pasmo pomiaru: od 40,0 Hz do 999 Hz
- dokładności pomiaru:
podzakres 60,00 mA: ±1,5% w.w. ± 5 cyfr (od 45 Hz do 66 Hz)
podzakres 600,0 mA: ±1,5% w.w. ± 5 cyfr (od 45 Hz do 66 Hz)
podzakres 6,000 A: ±1,5% w.w. ± 5 cyfr (od 45 Hz do 66 Hz)
podzakres 60,00 A: ±2,5% w.w. ± 5 cyfr (od 45 Hz do 66 Hz)
podzakres 600,0 A: ±2,5% w.w. ± 5 cyfr (od 45 Hz do 66 Hz)
• Pomiar częstotliwości (prądu):
- zakres pomiarowy: 999,9 Hz (od 40,0 Hz do 999,9)
- rozdzielczość wskazania: 0,1 Hz (w zakresie od 40,0 Hz do 999,9 Hz)
- dokładność pomiaru: ±1,5% w.w. ± 0,1 Hz
• Automatyczna i ręczna zmiana podzakresu pomiarowego - przycisk RANGE
• Wąskie cęgi
- maksymalna średnica przewodu z mierzonym prądem: 24 mm
- grubość przekroju poprzecznego cęgów: ok. 9,5 mm
- wymiary cęgów 44 na 18 mm
- gwarantowana liczba cykli otwarcia-zamknięcia cęgów: 10000
• Wyświetlacz: maksymalne wskazanie: 6000
- zakres wyświetlania zera: ≤ 5 cyfr
- białe podświetlenie (czerwone w stanach sygnalizacji komparatora i przekroczenia wartości mierzalnej)
- automatyczne wyłączanie podświetlenia po 40 s nieużywania amperomierza z możliwością wyłączenia tej funkcji)
- odświeżanie wskazania:
5 razy na sekundę (przy podzakresie pomiarowym ustawionym na stałe, przy pomiarze prądu)
od 1 do 2 razy na sekundę (przy pomiarze częstotliwości)
- automatyczne zamrażanie bieżącego wskazania AUTO HOLD: automatyczne zamrażanie bieżącego wskazania, gdy wartość mierzona się ustabilizuje
• Funkcja filtru FILTER: eliminuje składowe o częstotliwościach bliskich częstotliwości podstawowej 50/60 Hz zakłócające poprawne wskazanie
- wbudowany filtr dolnoprzepustowy zmniejsza efekty zakłóceń
- górna wartość graniczna filtru: spadek -3 dB przy częstotliwości 180 Hz ± 30 Hz
- funkcję tę należy wyłączyć, wykonując pomiar prądu o częstotliwości większej od 180 Hz, gdyż wtedy wskazana wartość może mniejsza niż wartość rzeczywista
• Funkcja True RMS (pomiar rzeczywistej wartości skutecznej sygnałów przemiennych)
- współczynnik szczytu: 3 przy wskazaniach (4000, 6000] lub 4,5 przy wskazaniach ≤ 4000
• Funkcje MAX/MIN/AVG: zamrażanie wskazania wartości maksymalnej, minimalnej i średniej
• Funkcja PEAK: do pomiaru wartości szczytowej krótkotrwałych sygnałów zakłócających, wskazywanie wartości PEAK MAX i PEAK MIN
- czas określania wartości szczytowej: ≥ 2 ms (przy wyłączonej funkcji filtru)
• Funkcja INRUSH: do wykrywania i pomiaru prądów rozruchowych
Gdy wartość pomiarowa (wartość skuteczna) prądu rozruchowego zostanie wykryta, to jej wskazanie zostanie zamrożone na wyświetlaczu.
• Szybki, wielofunkcyjny komparator
Gdy zostanie przekroczona, ustawiona wcześniej wartość progowa prądu, to rozlega się przerywany sygnał dźwiękowy, a wyświetlacz podświetla się na czerwono.
• Funkcja zdarzenia: dostępna przy użyciu adaptera bezprzewodowego Z2310 i zainstalowaniu aplikacji GENNECT Cross (na smartfonie lub tablecie)
- Można ustawić wartość progową i rejestrować na smartfonie lub tablecie dane, gdy ta wartość zostanie przekroczona. - Amperomierz może wyświetlać liczbę zdarzeń.
- Jeśli ustawiona wartość progowa liczby zdarzeń zostanie przekroczona, to wyświetlacz amperomierza zostanie podświetlony na czerwono.
• Gdy mierzona wartość jest poza zakresem mierzalnym amperomierza (600,0 A), to pomiar jest automatycznie zatrzymywany, a wyświetlacz podświetla się na czerwono
• Spełniane wymagania norm:
- Bezpieczeństwo: EN61010, czujnik prądowy typu A
- Kompatybilność elektromagnetyczna (EMC): EN61326
• Wpływ zewnętrznego pola magnetycznego o natężeniu 400 A/m AC
maksymalnie 7,0 mA (na podzakresie 6,000 A i niższych)
maksymalnie 4,0 A (na podzakresie 60,00 A i wyższym)
• Wpływ niecentralnego położenia przewodnika w obszarze cęgów:
- w przedziale ±0,1% - na podzakresie 6,000 A i niższych)
- w przedziale ±5,0% - na podzakresie 60,00 i wyższych)
• Maksymalne, znamionowe napięcie między wejściem pomiarowym a masą:
- 300 V AC ( kategoria pomiarowa III)
- przewidywane przepięcie przejściowe: 4000 V
• Zasilanie: napięcie stałe 1,5 V (jedna bateria alkaliczna LR03)
- automatyczne wyłączanie zasilania: po ok. 10 minutach braku sygnału wejściowego lub aktywności operatora, z możliwością wyłączenia tej funkcji
- czteropozycyjny wskaźnik bieżącego stanu baterii zasilającej
- czas pracy ciągłej baterii zasilającej (w warunkach wyłączonego podświetlenia wyświetlacza i braku sygnału wejściowego):
ok. 32 h (bez adaptera Z3210)
ok. 16 h (z adapterem Z3210 i włączonej transmisji bezprzewodowej)
• Zakres temperatur otoczenia pracy: od -10 °C do 65 °C
• Zakres temperatur otoczenia składowania: od -10 °C do 65 °C
• Wymiary: 37 x 160 x 27 [mm] (bez elementów wystających, przycisku dźwigni otwierania cęgów i szczęk cęgów)
• Masa: 115 g (bez baterii)
• Kompatybilność z opcjonalną przystawką Z3210 do transmisji bezprzewodowej przez Bluetooth (dostępną wkrótce)
- wymaga zainstalowania na urządzeniu przenośnym typu smartfon, tablet bezpłatnej aplikacji GENNECT Cross)
• W komplecie futerał, pasek na rękę, bateria, instrukcja obsługi
