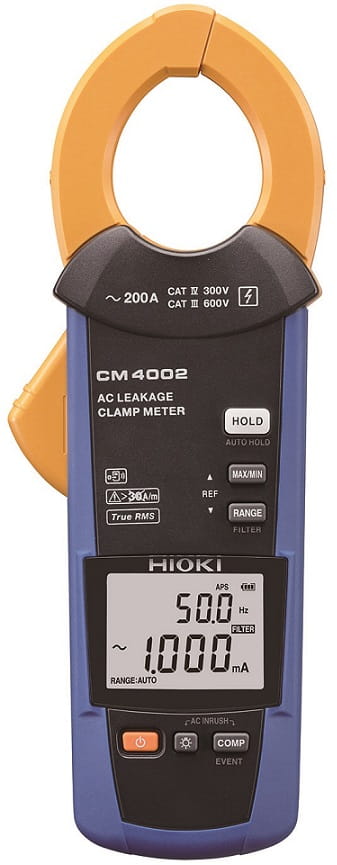

HIOKI CM4002 - cęgowy miernik prądu upływowego

CM4002 Miernik cęgowy prądu upływowego

• Przeznaczony do pomiaru prądów w szerokim zakresie od bardzo małych prądów upływowych (od 0,060 mA) do dużych prądów płynących przez obciążenia (do 200 A) za pomocą nowoopracowanego czujnika (zgodnego z normą IEC/EN 61557-13)
- podzakresy pomiarowe prądu przemiennego: 6,000 mA/60,00 mA/600,0 mA/6,000 A/60,00 A/200,0 A (6 podzakresów)
- rozdzielczość wskazania: 0,001 mA/0,01 mA/0,1 mA/0,001 A/0,01 A/0,1 A
- dokładność pomiaru: ±1,0% w.w.
- pasmo pomiaru: od 15 Hz do 2000 Hz
- funkcja True RMS (pomiar rzeczywistej wartości skutecznej sygnałów przemiennych) - współczynnik szczytu 3 (na podzakresach innych niż 200,0), 1,5 (na podzakresie 200,0 A)
• Pomiar częstotliwości: w zakresie od 15,0 do 2000 Hz
• Automatyczna i ręczna zmiana podzakresu pomiarowego - przycisk RANGE
• Cęgi prądowe:
- maksymalna średnica przewodu z mierzonym prądem: 40 mm
- rozmiar cęgów: 75 na 20 mm
- rdzeń i ekranowanie cęgów wykonano z materiałów magnetycznych dużej przenikalności
• Wyświetlacz: maksymalne wskazanie: 6000
- odświeżanie 5 razy na sekundę
- podświetlenie
- funkcje zmrażania bieżącego wskazania HOLD i AUTO HOLD (funkcja wykrywa i zamraża na ekranie stabilne zmierzone wartości, co pozwala na uzyskiwanie stabilnych wskazań)
- podwójny odczyt: wyniku pomiaru prądu i jednocześnie częstotliwości
• Filtr: - 3 dB przy częstotliwości odcięcia 180 Hz ± 30 Hz
• Funkcje MAX/MIN/AVG: zamrażanie wskazania wartości maksymalnej, minimalnej i średniej
• Funkcje PEAK MAX i PEAK/MIN: do pomiaru wartości szczytowej krótkotrwałych sygnałów zakłócających
• Pomiar prądu rozruchowego
• Funkcja komparatora: ocena typu dobry/zły, ustawia się wartość progową (graniczną), a miernik sygnalizuje wynik oceny dźwiękiem i wizualnie
• Rejestracja prostych zdarzeń, wyświetlanie liczby zdarzeń
• Opcjonalny moduł Z3210 interfejsu bezprzewodowego obsługiwanego przez funkcję Bluetooth® wspomagany przez bezpłatną aplikację GENNECT Cross zainstalowaną na urządzeniu przenośnym (typu smartfon lub tablet)
- łatwa wizualizacja zdarzeń związanych z wyzwalaniem wyłącznika różnicowoprądowego lub rozłącznika obwodu GFCI (możliwa przy zainstalowanym module)
• Wpływ zewnętrznych pól magnetycznych: ≤ 4 mA (przy zewnętrznym polu magnetycznym o natężeniu 400 A/m, 50/60 Hz)
• Spełnione wymagania norm:
- Bezpieczeństwo: EN61010, czujnik prądowy typu A
- Kompatybilność elektromagnetyczna (EMC): EN61326
- Inne normy: IEC/EN61557-13 (międzynarodowa norma dotycząca mierników prądu upływowego), klasa 2, ≤ 30 A/m
• Odporność na wnikanie kurzu i wody: IP 40 (przy zamkniętych cęgach)
• Do pracy w otoczeniach pomiarowych o kategorii IV 300 V i kategorii III 600 V
• Zakres temperatur i wilgotności względnych pracy (brak kondensacji): od -10 do +40 °C, ≤ 80%; od 40 do +45 °C, ≤ 60%; od 45 do +65 °C, ≤ 50%
• Zakres temperatur składowania: od -30 do +70 °C
• Zasilanie: napięcie stałe 3 V (dwie baterie alkaliczne LR6)
- czas pracy ciągłej: ok. 48 h (bez Z3210), ok. 30 h (z Z3210 i komunikacją bezprzewodową)
- automatyczne wyłączanie zasilania
• Wymiary: 64 x 233 x 37 [mm]
• Masa: 400 g
• Akcesoria w komplecie z przyrządem: futerał C0203, baterie (2 szt.), instrukcja obsługi
• Akcesoria opcjonalne: moduł do transmisji bezprzewodowej Z3210
