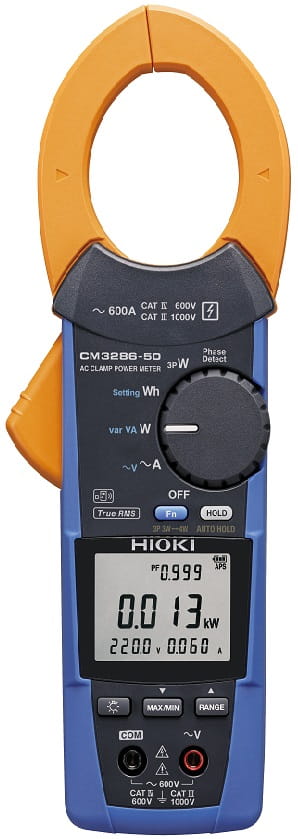

HIOKI CM3286-50 - cęgowy multimetr mocy AC: True RMS, 600 V, 600 A, f, P czynna (360 kW), bierna, pozorna, współczynnik mocy, kąt fazowy, reaktywność, harmoniczne do 30., kolejność faz, cęgi φ=46 mm, Bluetooth® (opcja adapter Z3210)

• Przenośny miernik w szerokim zakresie mocy czynnej już od 5 W do 360 kW i prądu już od 60 mA 600 A
• Maksymalna średnica obejmowanego przewodu z prądem: 46 mm
• Funkcje pomiarowe:
- Prąd przemienny: od 0,060 A do 600,0 A, 3 podzakresy pomiarowe, dokładność podstawowa: ±1,3% w.w. ± 3 cyfry w zakresie: od 45 Hz do 66 kHz (pasmo od 45 Hz do 1 kHz, True RMS)
- Napięcie przemienne: od 80,0 V do 600,0 V, jeden zakres pomiaru, dokładność podstawowa: ±0,7% w.w. ± 3 cyfry w zakresie od 45 do 66 Hz, pasmo: od 45 Hz do 1 kHz, True RMS)
- Moc czynna:
[Jedna faza]: od 0,005 kW do 360,0 kW
Dokładność podstawowa: ±2,0% w.w. ± 7 cyfr (50/60 Hz, współczynnik mocy = 1)
[3P3W - symetryczne obciążenie]: od 0,020 kW do 623,5 kW
Dokładność podstawowa: ±3,0% w.w. ± 10 cyfr (50/60 Hz, współczynnik mocy = 1)
[3P4W - symetryczne obciążenie]: od 0,040 kW do 1080 kW
Dokładność podstawowa: ±2,0% w.w. ± 3 cyfry (50/60 Hz, współczynnik mocy = 1)
- Inne funkcje pomiarowe: napięcie szczytowe, prąd szczytowy, moc bierna, moc pozorna, współczynnik mocy (od -1,000 do 1,000), kąt fazowy (od wyprzedzenia -180,0° do opóźnienia 179,9° - otrzymywany z przejścia przez zero prądu, napięcia), reaktywność, częstotliwość (od 45,0 Hz do 999,9 Hz), prosta energia czynna pobierana (jednofazowa), funkcja porównywania ze wskazaniami licznika energii, przybliżone wyświetlanie mocy trójfazowej przy niesymetrycznym obciążeniu i inne
• Pomiar harmonicznych (tylko w z zainstalowanym adapterem bezprzewodowym Z3210)
- Mierzy poziom harmonicznych napięcia i prądu do 30. rzędu, a ponadto: zawartość procentową harmonicznych i całkowite odkształcenie harmoniczne (THD)
• Wskaźnik kolejności faz
• Wskaźnik przewodu fazowego
• Wskazywanie wartości maksymalnej (MAX), minimalnej (MIN) i średniej (AVG)
• Współczynnik szczytu:
≤ 3 na podzakresach 6 A i 60 A
≤ 1,6 na podzakresie 600 A i zakresie 600 V
• Pomiar mocy w układach sieci jednofazowych i trójfazowych (przy symetrycznym obciążeniu)
- Pomiar mocy w układzie sieci trójfazowej przy symetrycznym obciążeniu polegający na dwukrotnym pomiarze mocy jednofazowej, a następnie automatycznym dodaniu wyników
- Użytkownik może wyświetlić prosty przewodnik pomiarowy wskazujący, jak dołączyć przyrząd do układu trójfazowego (np. 3P3W z symetrycznym obciążeniem).
• Przesyłanie i rejestracja danych pomiarowych na smartfonie wykorzystująca funkcję Bluetooth^® (tylko z zainstalowanym adapterem Z3210)
- funkcja przesyłania do komórki aplikacji Excel^® w pliku przechowywanym na komputerze
- funkcja przesyłania do aplikacji GENNECT Cross zapisanej na urządzeniu przenośnym (smartfon, tablet) umożliwiająca zarządzanie wynikami pomiarów i tworzenie raportów; zawiera też własność zarządzanie danym pomiarowymi w miejscu pomiaru włącznie z fotografowaniem tych miejsc, umieszczaniem wyników pomiarów na fotografiach oraz wprowadzaniem odręcznych notatek
- funkcja pomiaru harmonicznych z użyciem aplikacji GENNECT Cross - umożliwia pomiar poziomu harmonicznych, zawartości procentowej, odkształcenia całkowitego (THD) napięcia i prądu dla harmonicznych od 1. do 30.
• Wielofunkcyjny wyświetlacz
- Szeroki kąt obserwacji
- 4 pola cyfrowe
- Jednoczesne wyświetlanie mocy, współczynnika mocy, napięcia i prądu
- Białe podświetlenie (włączane przyciskiem)
- Gdy przyrząd wykryje zbyt duży sygnał wejściowy, ostrzega o tym, podświetlając wyświetlacz na czerwono i włączając przerywany sygnał dźwiękowy
• Funkcja AUTO HOLD - Wartość zmierzona jest zamrażana na ekranie automatycznie, natychmiast, gdy się ustabilizuje, o czym informuje krótki sygnał dźwiękowy - funkcja przydatna w miejscach, w których jest trudno obserwować wskazanie wyświetlacza
• Automatyczna lub ręczna (do wyboru) zmiana podzakresu pomiarowego
• Zasilanie:
- Napięcie stałe = 3 V, dwie baterie alkaliczne LR03
- Czas pracy ciągłej:
- ok. 25 h (przy wyłączonym podświetleniu i wyłączonej funkcji Bluetooth^® )
- ok. 18 h (przy wyłączonym podświetleniu i włączonej funkcji Bluetooth^®
- Automatyczne wyłączanie zasilania
• Obudowa odporna na wnikanie kurzu i wody:
- Uchwyt: ochrona IP50
• Normy: Bezpieczeństwo: EN61010, Kompatybilność elektromagnetyczna: EN61326
• Kategoria IV 600 V, kat. III 1000 V
• Zakres temperatur pracy: Od -25 °C do +65 °C
• Zakres wilgotności względnych pracy: ≤ 80% (brak kondensacji, < 40 °C)
• Wymiary, masa: 65 x 241 x 35 [mm], 450 g
• Akcesoria (w komplecie z przyrządem):
- Komplet połączeniowy L9257 - 1 kpl. zawiera dwa przewody pomiarowe (czerwony i czarny) plus dwa chwytaki krokodylowe (czerwony i czarny)
- Futerał C0203 - 1 szt.
- Baterie alkaliczne LR03 - 3 szt.
- Instrukcja obsługi - 1 szt.

WYPOSAŻENIE OPCJONALNE (za dodatkową opłatą)
• L4930 - zestaw przewodów połączeniowych (długość 1,2 m)
• L4931 - zestaw przedłużaczy (dł. 1,5 m, do przedłużania przewodów L4930)
• L9207-10 - przewody pomiarowe
• L9300 - przewody pomiarowe
• L4932 - zestaw szpilkowych sond pomiarowych (nasuwanych na wtyki przewodów pomiarowych)
• L4935 - zestaw chwytaków krokodylowych (nasuwanych na wtyki przewodów pomiarowych)
• L4936 - zestaw chwytaków na szynę
• L4937 - zestaw adapterów magnetycznych
• L4938 - zestaw szpilkowych sond pomiarowych
• L4939 - zestaw szpilek przebijających
• L9243 - pomiarowy chwytak pazurkowy
• L4936 - zestaw chwytaków pomiarowych na szynę
• L4937 - zestaw adapterów magnetycznych
• L9804 - adapter magnetyczny
• 9290-10 - przekładnik cęgowy (1000 A AC, średnica 55 mm, przekładnia 10:1)
• Z3210 - adapter bezprzewodowy
