HIOKI SA-2634 KIT - system do ilościowej analizy zawiesiny elektrodowej akumulatora litowo-jonowego

SA-2634 KIT - system do ilościowej oceny zawiesiny elektrodowej akumulatora litowo-jonowego firmy HIOKI
• System zawiera przyrządy pomiarowe i oprogramowanie zaprojektowane specjalnie do pomiaru impedancji zawiesiny elektrodowej akumulatora litowo-jonowego
• Ocena przewodności i rozpraszania zawiesiny (DCR, stosunek R, jednorodność)
• Automatyczny dobór układu zastępczego eliminujący potrzebę samodzielnego tworzenia takiego układu oraz ustawiania wartości początkowych
• Do zawiesin bazujących na roztworach wodnych i MNP
• Wykorzystanie danych impedancyjnych z zakresu od 4 Hz do 8 MHz
• System wykorzystuje do oceny ilościowej zawiesiny połączenia przemiatania częstotliwości z zautomatyzowanym dopasowywaniem układu zastępczego
• Dostarcza dane metryczne odnośnie trzech własnych (zastrzeżonych przez HIOKI) parametrów pomiarowych (DCR, stosunek R, jednorodność) przeznaczonych do oceny przewodności i rozpraszania

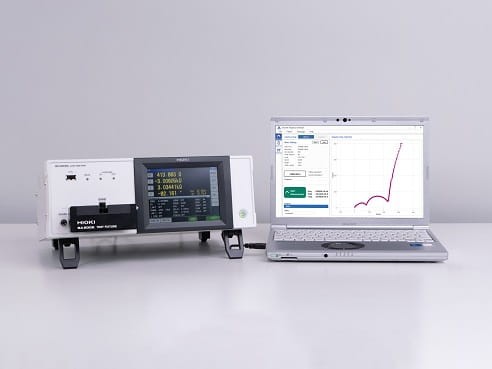

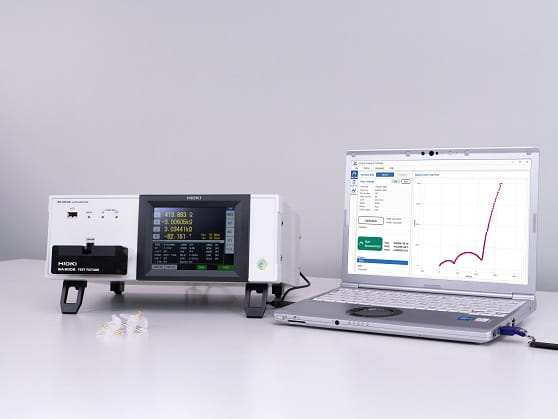

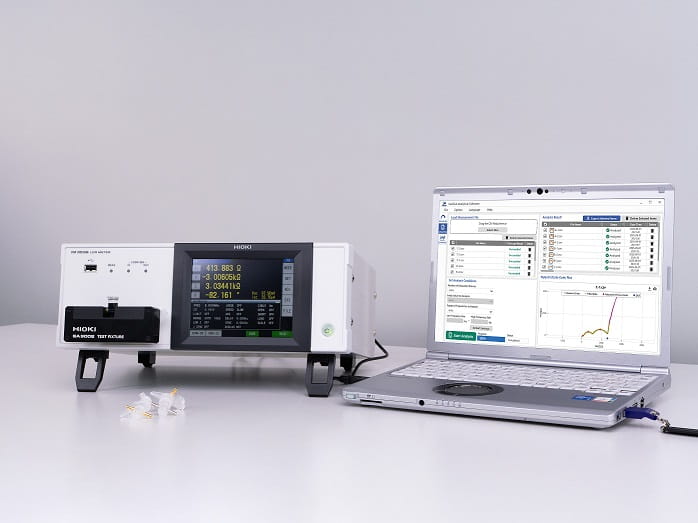

System zawiera oprogramowanie analityczne SA2634 pracujące pod nadzorem systemu operacyjnego Windows 10 lub 11, cele elektrodowe SA9001 i SA9001-01 z roztworami oraz głowicę pomiarową SA9002. Jako przyrząd pomiarowy impedancji jest wykorzystywany miernik RLC IM3536 firmy HIOKI.
ZASTOSOWANIA:
• Optymalizacja warunków produkcyjnych zawiesin (np. czasu mieszania, składu środka przewodzącego, stosunku rozproszenia) w placówkach naukowo-badawczych i produkcji
• Opracowywanie i ocena materiałów przy użyciu elektrycznej analizy rozpraszania i porównawczych środków pomiarowych przewodności
• Zapewnienie jakości i ochrona własności zawiesin akumulatorów litowo-jonowych w otoczeniach produkcyjnych

OPIS PRODUKTU:
System do analizy zawiesiny HIOKI SA-2634-KIT jest rozwiązaniem bazującym na oprogramowaniu, którego zadaniem jest kwantyfikacja charakterystyk elektrycznych zawiesin elektrodowych akumulatorów litowo-jonowych przy wykorzystaniu do tego analizy impedancji. Kit zawiera oprogramowanie analityczne SA2634, miernik RLC IM3536, głowicę pomiarową SA9002 oraz na każdy pakiet, do jednorazowego użytku, pojemniki z próbkami zawiesin SA9001 (zawiesina bazująca na roztworze NMP) i SA9001-01 (do zawiesin będących roztworami wodnymi). Łącząc te elementy, system umożliwia ocenę zgodną z normami i powtarzalną przewodności i rozpraszania zawiesin w całym paśmie od Hz do 8 MHz.
Zasady pomiaru i analizy:
Używając spektroskopii impedancji elektrochemicznej (EIS), IM3536 zdejmuje widmo impedancyjne zawiesiny. Oprogramowanie SA2634 wykorzystuje te dane do obliczenia trzech parametrów: DCR przedstawiającego całkowitą rezystancję ścieżki konduktancyjnej, stosunku R reprezentującego względny wkład dodatków przewodzących w tej ścieżce oraz jednorodności odzwierciedlającej równomierność rozkładu przewodzenia, do budowy układu zastępczego.
Powyższe procedury i środki pomiarowe dostarczają użytkownikowi kompletą co do kwantyfikacji, czyli w jakim stopniu dodatki przewodzące są rozpraszane i łączone w zawiesinie. Pomagają mu określić optymalny stosunek aktywnego materiału i środka przewodzącego, ocenić jednorodność rozpraszania i bezpośrednio powiązać własności elektryczne z parametrami elektrody.
Proces pomiarowy i zastosowania praktyczne:

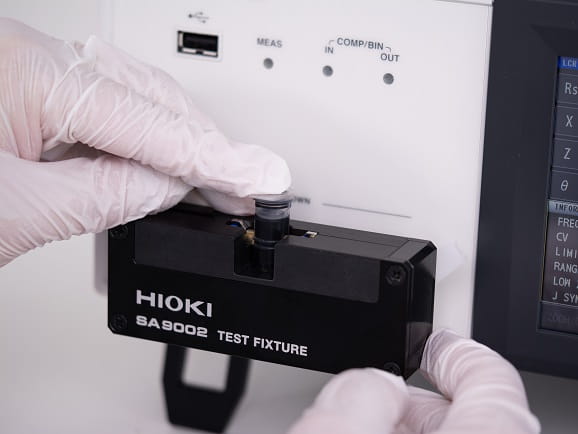

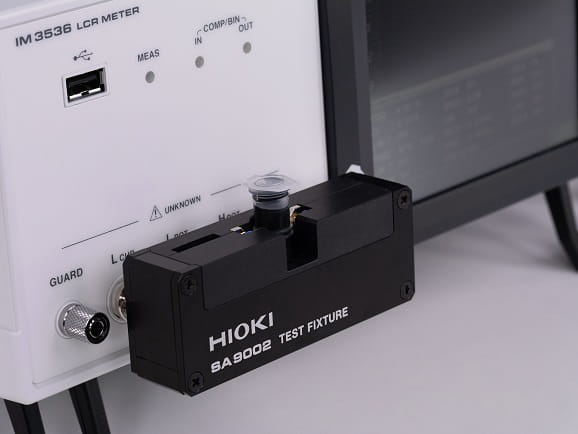

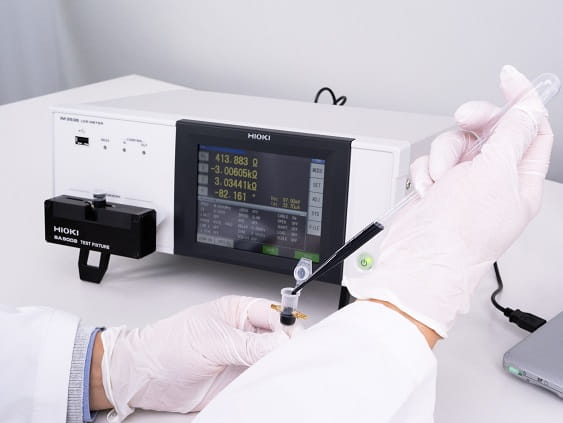

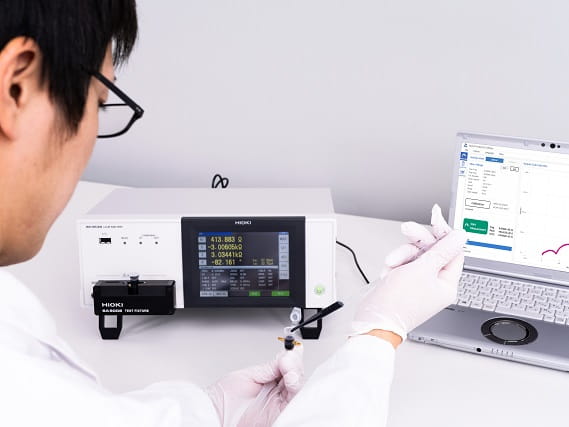

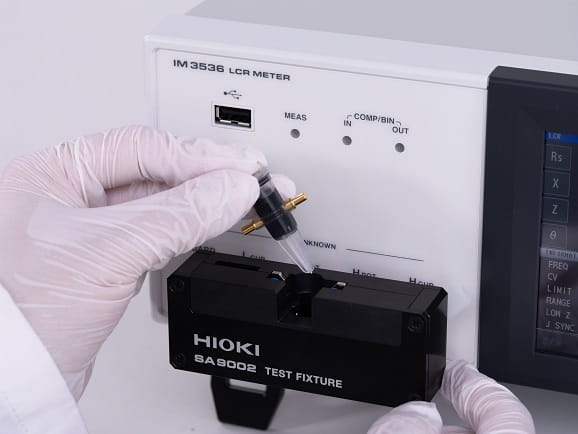

Do każdego pomiaru jest dozowane w przybliżeniu 1 ml jednorazowej zawiesiny do jednorazowego pojemnika. Pojemnik próbki zawiesiny SA9001 jest używany do zawiesin bazujących na materiale NMP (N-metyl-2-pyrolidon), podczas gdy SA9001 jest przeznaczony do zawiesin bazujących na roztworach wodnych). Napełniony pojemnik z próbką jest następnie umieszczany w głowicy pomiarowej SA9002, opracowanej specjalnie  do tego systemu pomiarowego i zapewniającej stabilne połączenie elektryczne z miernikiem RLC IM3536. Po zamocowaniu pojemnika system przemiata impedancję w przedziale częstotliwości określonym przez użytkownika, lecz mieszczącym się w zakresie od 4 Hz do 8 MHz. Każdy pomiar trwa w przybliżeniu jedną minutę, a zmiany stanu zawiesiny w trakcie testu są minimalizowane.
Łącząc zautomatyzowane tworzenie układu zastępczego z przetwarzaniem wsadowym maksymalnie 1000 zestawów danych, program SA2634 w znacznym stopniu poprawia obróbkę danych oraz porównywanie wielu próbek. Dane pomiarowe akumulowane za pewien określony czas zapewniają śledzenie wartość referencyjnych w długookresowym sterowaniu procesem oraz zapewnieniem jakości, pozwalając na zwięzłą ocenę w placówkach naukowo-badawczych i otoczeniach produkcyjnych. System SA2634 zapewnia standaryzowane ramy ilościowe w studiowaniu zawiesin będących we wczesnym stadium, optymalizację procesu i kontrolowanie jakości, umożliwiając jednocześnie utrzymanie na niezmienionym poziomie jednorodności przewodzenia elektrody i reproduktywności  zarówno w skali laboratoryjnej, jak i masowej produkcji.

Co jest w opakowaniu fabrycznym:
- oprogramowanie analityczne SA2634 (klucz sprzętowy)
- miernik RLC IM3536
- głowica pomiarowa SA9002
- pojemnik z próbkami zawiesiny SA9001 (zestaw 50 sztuk, do roztworów NMP)
- pojemnik z próbkami zawiesiny SA9002 (zestaw 50 sztuk, do roztworów wodnych)

Produkty związane:
- system pomiarowy arkuszy elektrodowych RM2610
- miernik RLC IM3536
- głowica pomiarowa SA9002
- pojemnik z próbkami zawiesiny SA9001 (zestaw 50 sztuk, do roztworów NMP)
- pojemnik z próbkami zawiesiny SA9002 (zestaw 50 sztuk, do roztworów wodnych)
- czujnik temperatury Z2001
- płytka zerowania Z5038
- przewód USB L1002
- przewód RS-232C L9637
- przewód LAN 9642
