HIOKI IM3536 - laboratoryjny miernik miernik RLC, DC i 4 Hz-8 MHz, 100 mΩ-100 MΩ, ±0,05%, 1 ms, Z, Y, θ, X, G, B, Q, Rdc, Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tgδ), σ, ε

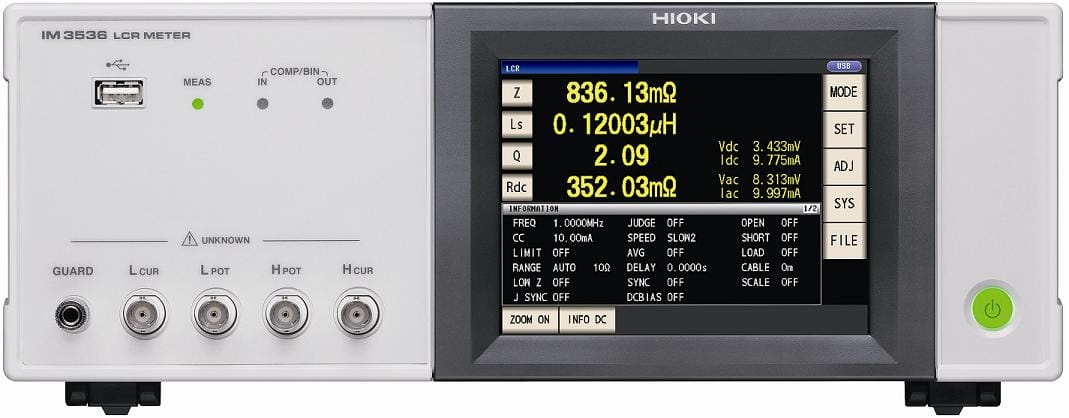

IM3536 - laboratoryjny miernik RLC firmy HIOKI
• Pasmo pomiaru: DC i od 4 Hz do 8 MHz
• Duża szybkość pomiaru: 1 ms (cztery szybkości pomiaru: tryby pomiarowe: FAST (pomiar szybki), MED (średni), SLOW (wolny), SLOW2 (wolny 2))
• Wysoka dokładność pomiaru: ±0,05% w.w.
• Pomiar 17 parametrów impedancyjnych:
Z - impedancja [Ω]
Y - admitancja [S]
θ - kąt fazowy [˚]
Rs - rezystancja szeregowa = ESR [Ω]
Rp - rezystancja równoległa [Ω]
X - reaktancja [Ω]
G - konduktancja [S]
B - susceptancja [S]
Ls - indukcyjność szeregowa [H]
Lp - indukcyjność równoległa [H]
Cs - pojemność szeregowa [F]
Cp - pojemność równoległa [F]
Q - dobroć
D - stratność (1/Q)
σ - przewodność właściwa
ε - przenikalność elektryczna
• Obliczanie przewodności właściwej i stałej dielektrycznej: wprowadza się wartość długości i pola przekroju poprzecznego przewodnika z wyświetlonej wirtualnej klawiatury dotykowej)
• Zakres pomiaru (impedancji): od 1 mΩ do 200 MΩ (zakres gwarantowanej dokładności)
• Pomiar rezystancji sygnałem stałym (DC): poziom sygnału pomiarowego ustawiony na stałe na 1 V
• Napięcie pomiarowe (tryb) napięcia V, tryb stałonapięciowy CV): regulowane od 10 µV do 5 V
• Prąd pomiarowy (tryb stałoprądowy CC): regulowany od 10 mA do 100 mA
• Tryby pomiarowe:
- Pomiar LCR: pomiar z użyciem jednego zestawu warunków pomiarowych (pomiar BIN i pomiar komparatorowy),
- Pomiar ciągły: pomiar ciągły z użyciem warunków uprzednio zapisanych w pamięci przyrządu, rozpoczęcie pomiaru przez doprowadzenie zewnętrznego sygnału wyzwalającego (3 typy wyzwalania), maksymalnie 60 pomiarów
• Funkcja monitora:
- Zakres monitorowania napięcia: od 0,000 V do 5,000 V
- Zakres monitorowania prądu: od 0,000 mA do 100,0 mA
• Wyzwalanie:
- Typy wyzwalania: wewnętrzne i zewnętrzne (źródło: ręczne, rozkaz komunikacyjny, EXT I/O)
- Opóźnienie wyzwalania: ustawiane od 0,0000 do 9,9999 s
- Wyprowadzanie synchronicznego wyzwalania
• Komparator: ocena typu: Hi, IN i LO dwóch parametrów, metody oceny: wartości bezwzględnej, wartości procentowej, odchylenia procentowego
• Pomiar BIN: 10 kategorii dla dwóch mierzonych parametrów, metody oceny: wartości bezwzględnej, wartości procentowej, odchylenia procentowego
• Wewnętrzna polaryzacja napięciem stałym (tylko kondensatorów)
• Zewnętrzna polaryzacja napięciem i prądem stałym
• Kompensacja długości przewodu: do 4 m (ustawienia: 0, 1, 2, 4 m)
• Kompensacja obciążenia: liczba zestawów warunków kompensacji: maksymalnie 5
• Kompensacja w układzie zwartym/rozwartym
• Kompensacja korelacji: kompensacja wyświetlanych wartości na podstawie współczynnika kompensacji wprowadzonego przez użytkownika
• Tryb "małego Z i dużej dokładności": przeznaczony do zwiększania maksymalnego prądu doprowadzanego do testowanej próbki przez automatyczną zmianę rezystancji wyjściowej przyrządu na 10 Ω (funkcja dostępna na podzakresach: 100 mΩ, 1 Ω i 10 Ω)
• Funkcja sprawdzania styku: pozwala na wykrycie złego kontaktu z testowaną próbką w trakcie pomiaru czteroprzewodowego
• Funkcja tłumienia dużych impedancji (Hi-Z reject): pozwala na wykrywanie błędów styków w trakcie pomiaru dwuprzewodowego
• Funkcja uśredniania przebiegu: umożliwia poprawę dokładności pomiaru
- wybór liczy uśrednień: od 1 do 256 (ze skokiem 1)
• Pamięć wewnętrzna (32000 wyników pomiarów) - dane z pamięci można przepisać na pamięć przenośną USB i załadować do komputera
• Pamięć nastaw płyty czołowej (panelu): warunki pomiarowe (do 60), wartości kompensacji (do 128)
• Ochrona przed ładunkiem szczątkowym
• Wyświetlanie: ekran ciekłokrystaliczny, kolorowy, TFT, o przekątnej 5,7", z panelem dotykowym
- w trybie LCR: funkcja ZOOM, ustawianie maksymalnej liczby wyświetlanych cyfr dla każdego wyświetlanego parametru: od 3 do 6 cyfr
• Interfejsy (standardowo): USB, pamięć przenośna USB, EXT I/O (z wyjściem BIN), RS-232C, GP-IB, LAN
• Program do obliczania dokładności pomiaru: do pobrania bez opłat ze strony internetowej HIOKI
• Wymiary, masa: 330 x 119 x 230 [mm], ok. 4,2 kg
• Zakres temperatur pracy: od 0 do 40 °C
• Zakres temperatur składowania: od -10 do 50 °C
• Wyposażenie standardowe: przewód zasilający, instrukcja obsługi, CD z instrukcją z rozkazami komunikacyjnymi i programem do obliczania dokładności
Inne funkcje tego programu:
- zapisywanie danych pomiarowych z miernika impedancji w programie MS Excell lub jako plików tekstowych (format CSV) z użyciem interfejsu przyrządu: USB, LAN, GPIB lub RS-232C
- tworzenie charakterystyki częstotliwościowej
- tworzenie charakterystyki w funkcji napięcia
- tworzenie charakterystyki w funkcji prądu
- pomiar z wyspecyfikowanym odstępem czasowym
- pomiar zmierzonej wartości przez naciśnięcie przycisku RETURN
- automatyczne generowanie punktów przemiatania (konfigurowanie liczby punktów przemiatania) po wprowadzaniu wartości początkowej, końcowej i liczby pośrednich punktów danych
- zapisywanie danych w formacie csv

WYPOSAŻENIE OPCJONALNE (za dodatkową opłatą)
9268-10 - moduł polaryzacji napięciem stałym: pasmo 40 Hz - 8 MHz, maksymalne przykładane napięcie ±40 V DC
9269-10 - moduł polaryzacji prądem stałym: pasmo 40 Hz - 2 MHz, maksymalny doprowadzany prąd 2 A DC (do testowanego obiektu jest dołączana równolegle impedancja 300 µH)
L2000 - sonda do pomiaru czteroprzewodowego: pasmo DC - 8 MHz, długość przewodu 1 m, średnica wyprowadzeń obiektu pomiarowego od 0,3 mm do 5 mm
9140-10 - sonda do pomiaru czteroprzewodowego: pasmo DC - 200 kHz, długość przewodu 1 m, średnica wyprowadzeń obiektu pomiarowego: od 0,3 mm do 5 mm
9500-10 - sonda do pomiaru czteroprzewodowego: pasmo Dc - 200 kHz, długość przewodu 1 m, średnica wyprowadzeń obiektu pomiarowego: od 0,3 mm do 2 mm
9263 - głowica pomiarowa: pasmo DC - 8 MHz, średnica wyprowadzeń obiektu pomiarowego: od 0,3 mm do 2 mm, dołączenie bezpośrednie do przyrządu
9261-10 - głowica pomiarowa: pasmo DC - 8 MHz, średnica wyprowadzeń obiektu pomiarowego: od 0,3 mm do 1,5 mm, długość przewodu 1 m
L2001 - sonda pomiarowa SMD: pasmo DC - 8 MHz, długość przewodu 730 mm, dostarczana z wymienną końcówką pomiarową TIPS IM9901 (rozmiar próbki wg EIA od 0603 do 2200), możliwość zamówienia końcówki TIPS IM9902 (rozmiar próbki wg EIA od 0210 do 5570)
IM9100 - głowica pomiarowa SMD o wysokiej precyzji, do pomiaru czteroprzewodowego: pasmo DC - 8 MHz, do elementów SMD z elektrodami na spodzie, rozmiary próbki wg EIA od 01005 do 0402, dołączenie bezpośrednie do przyrządu pomiarowego
9263 - głowica pomiarowa SMD: pasmo DC - 8 MHz, do elementów SMD z elektrodami na boku, rozmiary próbki wg EIA od 0805 do 2220, dołączenie bezpośrednie do przyrządu pomiarowego
9677 - głowica pomiarowa SMD: pasmo DC - 120 MHz, do elementów SMD z elektrodami na boku, rozmiary próbki wg EIA od 0402 do 0603, dołączenie bezpośrednie do przyrządu pomiarowego
9699 - głowica pomiarowa SMD: pasmo DC - 120 MHz, do elementów SMD z elektrodami na spodzie, rozmiary próbki wg EIA od 0608 do 0805, dołączenie bezpośrednie do przyrządu pomiarowego
9637 - przewód połączeniowy RS-232C: 9 na 9 wyprowadzeń, krosowany, długość 1,8 m
9151-02 - przewód połączeniowy GPIB: długość 2 m
