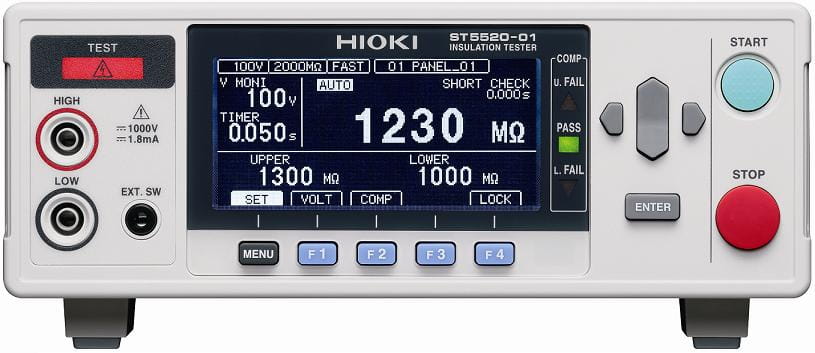

HIOKI ST5520 - laboratoryjny miernik rezystancji izolacji: Upom = 25-1000 V, co 1 V, podzakresy 2,20,200, 400 MΩ, bardzo szybki (50 ms)

Laboratoryjny miernik rezystancji izolacji, niezwykle szybki (pomiar co 50 ms), idealny do zastosowań na liniach produkcyjnych
• Napięcie pomiarowe stałe: ustawiane co 1 V, od 25 do 1000 V
• Podzakresy pomiarowe (zależnie od wybranego napięcia pomiarowego)
25 V ≤ U ≤ 100 V: 2/20/200 MΩ
100 V ≤ U ≤ 500 V: 2/20/200/2000 MΩ
500 V ≤ U ≤ 1000 V: 2/20/200/4000 MΩ
• Maksymalne wskazanie na poszczególnych podzakresach (zależnie od wybranego napięcia pomiarowego)
25 V ≤ U ≤ 100 V: 4,000/40,00/400,0 MΩ
100 V ≤ U ≤ 500 V: 4,000/40,00/400,0/4000 MΩ
500 V ≤ U ≤ 1000 V: 4,000/40,00/400,0/9990 MΩ
• Rozdzielczość wskazania na poszczególnych podzakresach (zależnie od wybranego napięcia pomiarowego)
25 V ≤ U ≤ 100 V: 0,001/0,01/0,1 MΩ
100 V ≤ U ≤ 500 V: 0,001/0,01/0,1/1 MΩ*
500 V ≤ U ≤ 1000 V: 0,001/0,01/0,1/1 MΩ*
gdy wyświetla się wartość ≥ 1000 Ω, to rozdzielczość 10 MΩ z najbardziej znaczącą cyfrą jest ustawiana na 0
• Dokładność pomiaru (podstawowa): ±2% w.w. ± 5 cyfr (zależy od wybranego podzakresu napięcia pomiarowego i podzakresu mierzonej rezystancji
• 2 szybkości pomiaru (do wyboru)
- tryby: FAST (szybki): 30 ms/czas, SLOW: 500 ms/czas (przełącznik)
• Bardzo szybkie rozładowywanie po pomiarze (w ok. 10 ms, przy pomiarze wolnym 500 ms i obiekcie pomiarowym o parametrach 9 MΩ/10 pF)
• Czas trwania testu = czas odpowiedzi + czas pomiaru
- funkcja ustawiania czasu od momentu przyłożenia napięcia do oszacowania typu dobry/zły
- zakres konfigurowania: od 0,045 do 999,999 s (z rozdzielczością 0,001 s)
• Funkcja ustawiania czasu odpowiedzi sterowana układem czasowym (timerem)
- własności: czas odpowiedzi jest czasem, w którym szacowanie przez komparator jest zabronione, od momentu rozpoczęcia testu do upłynięcia ustawionego czasu odpowiedzi, w trakcie czasu odpowiedzi nie jest wyświetlany wynik pomiaru, w czas pomiaru nie jest wliczany czas odpowiedzi
- zakres konfigurowania: od 0,005 do 999,999 s (z rozdzielczością 0,001 s)
• Pamięć nastaw konfiguracyjnych
- Zapisywane elementy: znamionowe napięcie pomiarowe, wartości graniczne komparatora (górna i dolna), tryb testu, dźwięk sygnalizacji do rozróżniania wyników, czas testu, czas odpowiedzi, podzakres pomiarowy rezystancji, szybkość pomiaru
- Pojemność pamięci: maksymalnie 10 elementów (z możliwością zapisywania/ładowania)
• Wielofunkcyjny komparator, rodzaje decyzji:
UPPER_FAIL: wynik pomiaru ≥ górna wartość graniczna: ZŁY (FAIL)
PASS: dolna wartość graniczna < wynik pomiaru < górna wartość graniczna: DOBRY (PASS)
LOWER_FAIL: wynik pomiaru ≤ dolna wartość graniczna: ZŁY (FAIL)
UL_FAIL: brak możliwości oszacowania
- proces oceny: sygnał dźwiękowy,
ocena PASS/U.FAIL/L.FAIL - zaświeca się odpowiedni LED na wyświetlaczu
gdy: UL_FAIL,U.FAIL/L.FAIL - zaświeca się i jednocześnie przez złącze EXT I/O jest wyprowadzany sygnał
wynik oceny może być wyprowadzany przez łącze RS-232C
• Tryby pomiarowe: pomiar ciągły, tryb PASS/STOP, tryb FAIL/STOP, tryb szacowania z opuszczeniem wymuszenia (przełączany)
• Funkcje sprawdzania kontaktu
- funkcja sprawdzania kontaktu (włączenie/wyłączenie)
- funkcja sprawdzania obecności zwarć w obwodzie pomiarowym (włączenie/wyłączenie
• Interfejsy: RS-232C, wyjście analogowe, EXT I/O, przełącznik typu wyjścia NPN/PNP
• Wersja ST5520-01 z wyjściem BCD
• Zasilanie: od 100 do 240 V AC, 50/60 Hz, 25 VA
• Zakres temperatur pracy: od 0 do 40 °C
• Wymiary i masa: 215 x 80 x 166 [mm], 1,1 kg
• Zgodność z normami:
- bezpieczeństwo: EN61010
- kompatybilność elektromagnetyczna (EMC): EN61326 klasa A, EN61000-3-2, EN61000-3-3
• Akcesoria (komplecie fabrycznym): złącze we/wy (męskie), pokrywa złącza, przewód zasilający, instrukcja obsługi

WYPOSAŻENIE OPCJONALNE
• L9257 - przewody pomiarowe dł. 1,2 m (w komplecie nasuwane chwytaki krokodylowe
• L2200 - przewody pomiarowe dł. 70 cm (w komplecie nasuwane chwytaki krokodylowe i sondy igłowe)
• 9299 - sonda pomiarowa z przełącznikiem (dł. przewodu 80 cm)
• 9094 - przewód wyjściowy (do wyjścia analogowego), dł. 1,5 m)
• 9199 - przejściówka BNC - 2 wtyki banankowe żeńskie
