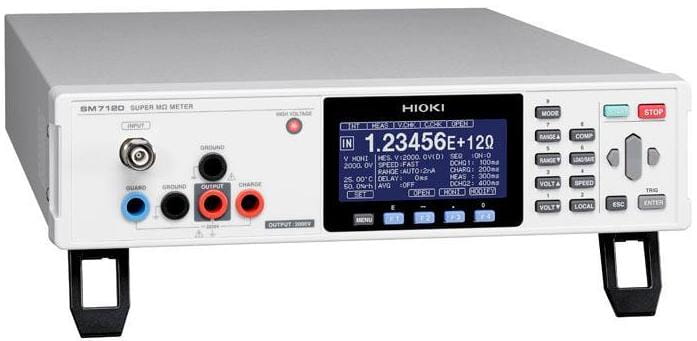

HIOKI SM7120 - laboratoryjny super megaomomierz

POMIAROWE DANE TECHNICZNE
• Mierzone parametry: prąd stały, napięcie stałe, temperatura, wilgotność względna
• Napięcie pomiarowe stałe:
- regulowane od 0,1 V do 2000,0 V (ze skokiem 0,1 V)
• Metoda pomiarowa: bezpośredni pomiar prądu przy przyłożeniu do testowanego obiektu napięcia pomiarowego
• Maksymalne napięcie w znamionowe do masy: 2000 V DC
• Rezystancja wejściowa amperomierza: 1 kΩ ±10%
• Gniazda pomiarowe:
- gniazdo pomiarowe prądu - typu triaxial BNC (średnicy 16 mm, z podwójnym ekranem - wewnętrzny ekran połączony z linią GUARD, a zewnętrzny ekran z masą GROUND, dzięki czemu uzyskano zarówno odporność na zakłócenia, jak i bezpieczeństwo w trakcie sprawdzania wysokim napięciem)
- gniazdo wyjściowe napięcia: typu bananek 4 mm
- gniazdo wyjściowe napięcia ładunku: typu bananek 4 mm
- gniazdo GUARD - typu bananek 4 mm
• Wyświetlacz: ciekłokrystaliczny, monochromatyczny, graficzny
- szybkość odświeżania wskazania wyświetlacza: 200 ms ± 5 ms (odświeżanie wskazania można wyłączać/włączać w trakcie pomiaru)
• Ostrzeganie przed niebezpiecznym napięciem: Gdy napięcie jest równe ok. 30 V lub większe, to zaświeca się czerwony LED
• Warunki gwarantowania dokładności:
- Okres gwarantowania dokładności: 1 rok
- Okres gwarantowania dokładności po regulacji dokonanej przez HIOKI: 1 rok
- Zakres temperatur i wilgotności względnych gwarantowania dokładności: ±23 °C, ≤ 80%
- Czas podgrzewania: ≥ 30 minut
- Zakres częstotliwości zasilania: 50/60 Hz ±2 Hz
- Współczynnik temperaturowy: Należy dodać ± (dokładność pomiaru x 1/10)/°C dla następujących zakresów: od 0 °C do 18 °C i od 28 °C do 40 °C
FUNKCJE
• Tryby wyświetlania zmierzonej wartości:
DISPLAY 1: Możliwość wyboru wyświetlania rezystancji/prądu/rezystywności powierzchniowej/rezystywności objętościowej
DISPLAY 2: Napięcie pomiarowe (monitor napięcia)
- sposób wyświetlania: EXT (wyświetlanie indeksu) lub UNIT (wyświetlanie jednostek), wybór liczby znaczących cyfr (długości wskazania wyświetlacza): od 3 do 6
- Maksymalne wskazanie: 2 x 10¹⁹
- Rozdzielczość wskazania: 0,1 fA (najlepsza)
• Szybkość pomiaru: 6,4 ms (4,1 ms - czas pomiaru + 2,3 ms - czas sprawdzania styku, 7,0 ms - gdy jest włączony pomiar komparatorowy)
- możliwość obsługi produkcji masowej 1600 elementów na minutę
• Funkcja wyprowadzania napięcia: ujście/źródło (obsługa ładowania i rozładowywania
• Napięcie używane do obliczania rezystancji: Możliwość wyboru z: V.MONI (wartość pomiarowa napięcia)/MES.V (wartość ustawiona napięcia)/SET (wartość napięcia ustawiona do obliczania)
• Funkcja opóźnienia: czas od doprowadzenia wyzwalania do rozpoczęcia pomiaru
• Funkcja uśredniania: opcje (WYŁ./WŁ./AUTO)
- WŁ. Liczba uśrednień: od 2 do 256
- AUTO: Automatycznie zmienia liczbę uśrednień, bazując na liczbie zmian wartości mierzonej
• Kalibracja własna: Ustawianie czasu od 1 do 600 s, wykonywana automatycznie po włączeniu zasilania przyrządu
• Pojemność zacisków, funkcja korekcji rozwarcia:
- Zakres wyświetlania: od 0,00 pF do 99,99 pF, dokładność pomiaru pojemności: (±20% w.w. ± 0,1 pF)
• Funkcja sprawdzania styku:
- Metoda pomiaru pojemności przy użyciu do tego sygnałów o dużej częstotliwości
- Zakres wyświetlania: od 0,000 pF do 99,999 pF
- Częstotliwość pomiarowa: 300 kHz/245 Hz
• Funkcja komparatora (Hi,Lo,In)
• Programowana sekwencja pomiarowa
- Przyrząd wykonuje kolejno operacje: rozładowanie-naładowanie-pomiar-rozładowanie
- Pomiar: Od 1 ms do 999,9 s, funkcje pozostałe (inne niż pomiar): Od 0 ms do 999,9 ms
• Inne funkcje: ustawianie dźwięku oceny (komparatora), blokada (elementów obsługowych płyty przedniej, sprawdzanie za pomocą monitora napięcia, reset, test własny
INTERFEJSY
• Monitor komunikacyjny - monitoruje treść przesyłaną przez USB, RS-232C, GPIB:
- GPIB
- RS-232C
- USB (gniazdo B, USB 2.0 - pełna szybkość)
• Wyjście przetwornika c/a: - Gniazdo wyjściowe: typu BNC
- Napięcie wyjściowe: od 0 V do 2 V DC (2.0 V przy wartości pełnozakresowej prądu)
- Impedancja wyjściowa: 1 kΩ
• Wejście blokady (przycisków na płycie przedniej):
- Gniazdo wejściowe: BNC (zrównoleglone z wyprowadzeniem gniazda EXT I/O)
- Działanie: Gdy to ustawienie zastanie włączone, to to blokadę można zdjąć przez doprowadzenia stanu niskiego (Lo) lub, gdy między wyprowadzeniami gniazda istnieje zwarcie
- Działanie, gdy funkcja jest włączona: Wyprowadzanie i pomiar napięcia pomiarowego jest zatrzymywane. Pomiar wyzwalany przez naciśnięcie przycisku lub wysłanie sygnału komunikacyjnego nie jest możliwy
• Gniazdo czujnika temperatury:
- Dołączany czujnik: Czujnik wilgotności Z2011
• Interfejs EXT I/O (z funkcją testu):
- Gniazdo z 32 wyprowadzeniami typu D-sub
- Przełącznik NPN/PNP na tylnej płycie do wyboru typu wyjścia: NPN (ujście) lub PNP (źródło)
- Sygnały wejściowe: izolacja optyczna, doprowadzanie bez styku napięciowego (obsługa wyjść typu ujście prądowe)(logika ujemna)
- Sygnały wyjściowe: typ wyjścia: izolacja optyczna, wyjście typu otwarty dren (bez polaryzacji)

OGÓLNE DANE TECHNICZNE
• Otoczenie pracy: pomieszczenia zamknięte, stopień zanieczyszczenia: 2, wysokość pracy: do 2000 m n.p.m.
• Zakres temperatur i wilgotności względnych pracy: od 0 °C do 40 °C, ≤ 80%, brak kondensacji
• Zakres temperatur i wilgotności względnych składowania: od -10 °C do 50 °C, ≤ 80%, brak kondensacji
• Zasilanie: Napięcie przemienne: od 100 do 240 V, 50/60 Hz, 45 VA
• Wytrzymałość izolacji: 4000 V AC (między każdym z gniazd zasilania a wyprowadzeniem uziemienia ochronnego interfejsami i gniazdami pomiarowymi, graniczny prąd testu: 10 A
• Normy, których wymagania są spełnione:
- EMC61326
- Bezpieczeństwo: EN61010
• Wymiary, masa: 330 x 80 400 [mm], ok. 6,7 kg
• Akcesoria (w komplecie fabrycznym): przewód sieciowy, instrukcja obsługi, zwora w postaci wtyku, CDR (instrukcja obsługi rozkazów komunikacyjnych, sterownik USB), złącze EXT/O (męskie)

DANE TECHNICZNE DOKŁADNOŚCI

DOKŁADNOŚĆ POMIARU PRĄDU

* Dokładność w trybie pomiarowym o średniej szybkości pomiaru (MED)
** Format podawanej dokładności: ±% wartości wskazywanej ± liczba cyfr)

DOKŁADNOŚĆ POMIARU NAPIĘCIA

DOKŁADNOŚĆ POMIARU REZYSTANCJI

Dokładność Pomiaru prądu + dokładność pomiaru napięcia
Zachowania wymienionych dokładności nie gwarantuje się, jeśli do obliczenia rezystancji użyje się wartość nastawy napięcia
Zakres wyświetlania rezystancji:
Od 50 Ω do 2 x 10¹⁹ Ω

DOKŁADNOŚĆ GENERACJI NAPIĘCIA
Ustawianie przy wyłączonym wyjściu: Rozładowywanie lub tryb Hi-Z

OGRANICZNIK PRĄDU PRZY GENERACJI NAPIĘCIA

CZAS POMIARU (CZAS INDEX)

PLC: Okres napięcia zasilania

CZAS POMIARU (CZAS INDEX, CZAS EOM)

Czas INDEX = czas sprawdzania styku + czas opóźnienia + czas pomiaru
Czas EOM = czas INDEX + czas komparatora + 0,4 ms (+1,0 ms *Do obliczenia rezystancji użyć zmierzonej wartości napięcia)

DOKŁADNOŚĆ POMIARU TEMPERATURY/WILGOTNOŚCI WZGLĘDNEJ

Gdy przyrząd jest używany wraz z czujnikiem wilgotności Z2011

Wyposażenie opcjonalne:

• L2230 - Przewód pomiarowy (czerwony) zakończony sondą szpikową, długość przewodu: 1 m
• L2231 - Przewód pomiarowy (czarny) zakończony sondą szpikową, długość przewodu: 1 m
• L2232 - Przewód pomiarowy (czerwony) z nasuwanym chwytakiem krokodylowym, długość przewodu: 1 m
• L2233 - Przewód pomiarowy (czarny) z nasuwanym chwytakiem krokodylowym, długość przewodu: 1 m
• L2234 - Przewód pomiarowy (czerwony) do sygnalizacji rozwarcia, długość przewodu: 3 m
• L2235 - Przewód pomiarowy (czarny) do sygnalizacji rozwarcia, długość przewodu: 3 m
• Z2011 - Czujnik wilgotności, długość przewodu 1,5 m
• 9673 - Przewód połączeniowy RS-232C, 9 na 9 wyprowadzeń, skrzyżowany, długość 1,8 m
• 9673 - Przewód połączeniowy RS-232C, 9 na 25 wyprowadzeń, skrzyżowany, długość 1,8 m
• 9151-02 - Przewód połączeniowy GPIB, długość 2 m
