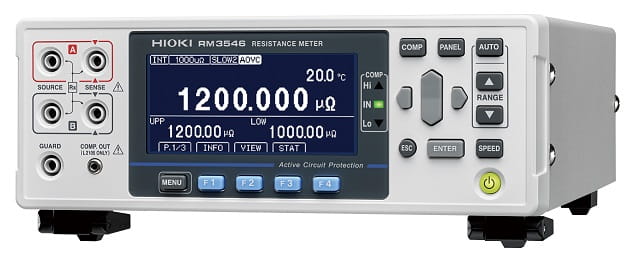

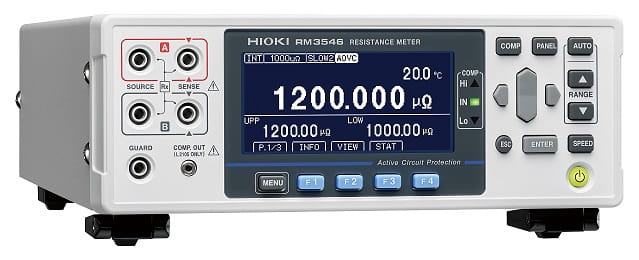

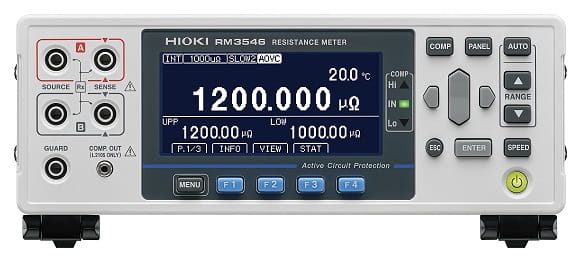

HIOKI RM3546 - miliomomierz, 13 podzakresów 1 mΩ - 1000 MΩ, dokładność 0,045%, rozdzielczość 1 nΩ, maks. prąd pomiarowy 1 A DC, pomiar 4-przewodowy
0
Opis
RM3546 - miernik małych rezystancji prądem DC
• Bardzo dokładny, wielokanałowy miernik małych rezystancji prądem stałym
• Metoda pomiaru: czteroprzewodowa
• 13 podzakresów pomiarowych: od 1 mΩ do 1000 MΩ
• Podstawowa dokładność pomiaru: ±0,0045% w.w. ± 0,010% w.p.
• Maksymalna rozdzielczość wskazania: 1 nΩ przy prądzie pomiarowym: 1 A
• Układ aktywnej ochrony układu (ACP): do 60 V DC
• Tolerancja ścieżki rezystancyjnej: maksymalnie do 9 Ω (w trybie PR, 500 mA)
• Opcja maksymalnie 20-kanałowego multipleksera Z3003 (w trybie czterokanałowym)
• Zdalne sterowanie pomiarem: za pośrednictwem interfejsów LAN, RS-232C i USB
• Zastosowania:
- zautomatyzowane sprawdzanie rezystancji zgrzewów cel akumulatorowych
- sprawdzanie rezystancji zgrzewów modułów akumulatorowych
- ręczny pomiar rezystancji doprowadzeń modułów akumulatorowych
- zautomatyzowany, wielopunktowy pomiar rezystancji przy użyciu opcji multipleksera Z3003
OPIS PRODUKTU:
RM3546 jest miernikiem rezystancji optymalizowany do sprawdzania rezystancji zgrzewów cel i i modułów akumulatorowych. Przyrząd obsługuje stabilnie pomiary małych rezystancji wykonywane krótko po sporządzeniu zgrzewów, gdy złącze jest nadal chłodzone, a na wskazania rezystancji mają wpływ zmiany temperatury, rozbudowane okablowanie i interfejsy wielostykowe na ścieżce rezystancyjnej. RM3546 zawiera też aktyny układ ochrony do 60 V DC zapewniający bezpieczny pomiar rezystancji w trakcie serwisowania modułów akumulatorowych.
RM3546 wyróżnia się 13 podzakresami pomiarowymi rezystancji od 1 mΩ do 1000 MΩ przy maksymalnym prądzie pomiarowym 1 A. Dolny podzakres pomiarowy 1 mΩ zapewnia rozdzielczość pomiaru niezbędną do oceny małych zmian rezystancji miejsc zgrzewów, przy najlepszej rozdzielczości pomiaru do 1 nΩ i dokładności podstawowej równej ±0,0045% w.w. ± 0,010% w.p. Opcjonalna karta wewnętrznego multipleksera umożliwia zautomatyzowane, wielokanałowe pomiary rezystancji bez potrzeby używania do tego zewnętrznego skanera lub dodatkowego sprzętu sterującego.
Stabilny pomiar przy długich przewodach okablowania pomiarowego:
W zautomatyzowanych systemach testujących miernik rezystancji jest często instalowany w pewnej odległości od punktu pomiarowego. W efekcie powstają problemy z wykorzystaniem dostępnej przestrzeni lub separacji wpływów otoczenia między tym przyrządem a miejscem testu. Stąd też konfiguracje pomiarowe obejmują często długie przewody oraz dodatkowe elementy szeregowe w ścieżce pomiarowej. Elementy te związane z instalacją zwiększają rezystancję ścieżki pomiarowej i mogą wpływać na pomiary małych rezystancji. Przy tolerancji ścieżki rezystancyjnej równej maksymalnie 9 Ω, RM3546 utrzymuje na niezmienionym poziomie wyniki pomiarów mikroomowych rezystancji nawet w takich warunkach. Właściwość ta pozwala zredukować zależność od długości kabla oraz rozkładu okablowania i upraszcza integrację z automatycznymi systemami pomiarowymi.
Wpływ temperatury po wykonanej operacji zgrzewania
Po zgrzewaniu rezystancja elektryczna złącz zmienia się z temperaturą w trakcie fazy chłodzenia, co może skomplikować ocenę wyników pomiarów nawet wtedy, gdy jakość samego połączenia pozostaje niezmieniona. W praktyce wymaga to odczekania na całkowite jego ochłodzenie, zanim wykona się pomiar lub też uwzględnienie w ocenie rezystancji wpływu temperatury w miejscu zgrzewania, co z kolei wymaga niezawodnego i powtarzalnego odniesienia temperaturowego w czasie pomiaru. Aby zmniejszyć takie zmiany temperaturowe RM3546 wykorzystuje zaawansowaną kompensację temperaturową (ATC). Wartości rezystancji kompensuje się za pomocą doprowadzanego z zewnątrz sygnału związanego z temperaturą procesu, przedstawiającego warunki termiczne w czasie pomiaru. RM3546 akceptuje sygnał analogowy z zakresu od 0 do 2 V, formatu używanego powszechnie do przedstawiania wartości z pirometrów i czujników procesu automatyki przemysłowej. ATC umożliwia ponadto bardziej zwięzłą ocenę wartości pomiarów rezystancji włącznie z pomiarami wykonywanymi zaraz po zakończeniu procesu zgrzewania.
Integralność pomiaru i integracja systemu
Aby jeszcze w większym stopniu zwiększyć rzetelność wyników pomiarów rezystancji otrzymywanych w warunkach niestabilnych pod względem termicznym i elektrycznym, RM3546 wykorzystuje funkcję zaawansowanej kompensacji napięcia offsetu (A-OVC). Przez doprowadzanie prądu pomiarowego w obydwu kierunkach i uśrednienie otrzymanych wyników są tłumione napięcia termoelektryczne o wewnętrznego offsetu. Oceniane są ponadto zmiany rezystancji powodowane narastaniem temperatury oraz jest wykrywany niewystarczający styk sondy, co umożliwia zmniejszyć błędy pomiaru spowodowane wpływami termicznymi oraz złymi połączeniami elektrycznymi.
Do zastosowań w dziedzinach automatyki przemysłowej i akwizycji danych RM3546 zapewnia interfejsy LAN, USB i RS-232C umożliwiające komunikację z komputerami i sterownikami, jak również interfejs EXT I/O do wyzwalania zewnętrznego oraz sygnalizowania wyniku oceny typu dobry-zły. Do monitorowania oraz sterowania sprzężeniem zwrotnym jest dostępne wyjście analogowe, czyli gniazdo przetwornika przetwornika c/a (z napięciem wyjściowym od 0 V do 1,5 V). W trakcie konfigurowania i uruchamiania systemu funkcja monitorowania rozkazów wyświetla komendy i odpowiedzi bezpośrednio na ekranie przyrządu, zwiększając tym skuteczność debugowania oraz ułatwiając integrowanie.
Konfigurowanie rozszerzeń za pomocą multipleksera
W jednym RM3546 można zainstalować dwie opcjonalne karty multipleksera Z3003, przy czym każda z nich zapewnia w trybie czterokanałowym 10 kanałów pomiarowych. Po włożeniu dwóch kart przyrząd będzie mógł mierzyć maksymalnie w 20 kanałach, w sekwencji automatycznej, umożliwiając ocenianie rezystancji wielu obiektów pomiarowych bez ręcznego zmienienia dołączeń. Zainstalowanie wymaga tylko użycia wkrętaka krzyżakowego i zabiera zaledwie ok. dwóch minut.
Do aplikacji wymagających więcej niż 20 kanałów można natomiast skonfigurować RM3546 w kombinacji z systemem multipleksera SW1002 HIOKI, który umożliwia uzyskanie w trybie czteroprzewodowym maksymalnie 132 kanałów.
Pomiary styków akumulatora w trakcie serwisowania
W aplikacjach serwisowych pomiary rezystancji styków i połączeń wzajemnych połączeń akumulatorowych są prowadzone ręcznie przy użyciu konwencjonalnych przewodów pomiarowych. W trakcie pomiarów wykonywanych ręcznie jedna sonda może stykać się z szyną doprowadzającą napięcie, podczas gdy pozostała sonda dotyka w sposób niezamierzony obudowy lub masy. Bez odpowiedniej funkcji ochrony w takich sytuacjach może to doprowadzić do uszkodzenia miernika rezystancji.
Z tego też powodu RM3546 zawiera aktywną ochronę układu (ACP) do 60 V DC. Funkcja ta ochroni przyrząd przed napięciami doprowadzanymi nieumyślnie i umożliwia bezpieczne użytkowanie w otoczeniach serwisowych. Przeznaczona pierwotnie do zastosowań serwisowych funkcja aktywnej ochrony układu zapewnia dodatkowy stopień ochrony w trakcie konfigurowania systemu, zadań uruchamiania lub konserwacji w otoczeniach produkcyjnych.
Co jest w opakowaniu fabrycznym:
- miernik rezystancji RM3546
- przewód zasilania
- czujnik temperatury Z2001 (długość 1,75 m)
- złącze męskie interfejsu EXT I/O
- przewodnik rozpoczęcia obsługi miernika
- wskazówki odnośnie bezpieczeństwa obsługi
Produkty związane:
- miernik rezystancji RM3545A-1
- miernik rezystancji RM3545A-2
- karta multipleksera Z3003
- system multipleksera SW1001
- system multipleksera SW1002
- przewody pomiarowe z sondami szpilkowymi L2100
- przewody pomiarowe z chwytakami L2101
- przewody pomiarowe z sondami szpilkowymi L2102
- przewody pomiarowe z sondami szpilkowymi L2103
- zestaw sond L9773 (zawiera L9773-01, L9773-02, L9773-03)
- końcówki do sond L9773-01 (10 sztuk)
- gniazda końcówek sond L9773-02 (10 sztuk)
- przejściówki do gniazd sond L9773-03 (10 sztuk)
- zestaw do montażu w regale EU3545A
- załącznik komparatora LED L2105
- czujnik temperatury Z2001
- płytka zerowania Z5038
- przewód USB L1002
- przewód RS-232C L9637
- przewód LAN 9642
DOWIEDZ SIĘ WIĘCEJ
W celu pomiaru rezystancji prąd płynie przez obiekt pomiarowy, którym jest obszar zgrzewu. Produkty dobre i wadliwe są następnie sortowane na podstawie różnic w wartości rezystancji. Miejsca zgrzewu mają rezystancją mieszczącą się w wąskim przedziale od zaledwie 10 μΩ do 100 μΩ. Miernik rezystancji RM3546 wyposażono w podzakres 1000 μΩ, na którym może on mierzyć małe rezystancje z wysoką dokładnością i doskonałą rozdzielczością równą 1 nΩ. Jeśli jakość zgrzewu nie jest wystarczająca, to wartość rezystancji jest większa niż charakteryzująca produkt dobry. Wykrywając znikome różnice w rezystancji produktów dobrych i wadliwych, komparator miliomomierza wydaje decyzję typu dobry-zły. Stąd jakość zgrzewu można nadzorować na linii produkcyjnej w sposób numeryczny, zapewniając tym skuteczne śledzenie i wykrywalnie produktu wadliwego.
Parametry podstawowe:
Najlepsza rozdzielczość: 1 nΩ
Zakres pomiaru: od 1000 μΩ do 1000 MΩ
Dokładność podstawowa: ±0,006% w.w. ± 0,002% w.p.
Funkcje kompensacji: A-OVC, A-TC
Funkcja ochrony przed awarią: ACP (60 V)
Tolerancja ścieżki rezystancyjnej: 9 Ω (gdy prąd pomiarowy wynosi 500 mA i jest włączony tryb PR)
Funkcja sprawdzania styku
Funkcja konwersji temperaturowej (ΔT)
Podstawowe dane techniczne:
• Metoda pomiarowa: czteroprzewodowa DC (pomiar prądem stałym)
• Podzakresy pomiarowe rezystancji:
1000 μΩ/10 mΩ/100 mΩ/1000 mΩ/10 Ω/100 Ω/1000 Ω/10 kΩ/100 kΩ/1000 kΩ/10 MΩ/100 MΩ (tryb dużej dokładności wł.)/
100 MΩ (tryb dużej dokładności wł.)/1000 MΩ
• Maksymalna wartość wyświetlana:
1200,00 μΩ/12,00000 mΩ/120,0000 mΩ/1200,000 mΩ/12,00000 Ω/120,0000 Ω/1200,000 Ω/12,00000 kΩ/120,0000 kΩ/
1200,000 kΩ/12,00000 MΩ/120,0000 MΩ/120,00 MΩ/1200,0 MΩ
• Rozdzielczość wskazania:
1 nΩ/10 nΩ/100 nΩ/1 μΩ/10 μΩ/100 μΩ/1 mΩ/10 mΩ/100 mΩ/1 Ω/10 Ω/100 Ω/10 kΩ/100 kΩ
• Prąd pomiarowy (duży, mały)
1 A, 500 mA/1 A, 500 mA/1 A, 500 mA/100 mA, 10 mA/10 mA, 1 mA/10 mA, 1 mA/1 mA/1 mA/100 μA/10 μA/1 μA/ 100 nA/
≤ 1 μA/≤ 1 μA
• Dokładność (tryb "high", włączona funkcje A-OVC i SLOW2, brak zerowania)
Podzakres / dokładność
1000 μΩ / ±(0,045% w.w. + 0,010% w.p.)
10 mΩ / ±(0,045% w.w. + 0,001% w.p.)
100 mΩ / ±(0,045% w.w. + 0,001% w.p.)
1000 mΩ / ±(0,012% w.w. + 0,001% w.p.)
1000 Ω / ±(0,06% w.w. + 0,001% w.p.)
• Czasy pomiaru: patrz tablica w ulotce na str. 9, na dole strony
• Tolerancja ścieżki rezystancyjnej (wartość odniesienia)
Rezystancja ścieżki miedzy gniazdami pomiarowymi SOURCE B i SOURCE A (inna niż obiektu pomiarowego)
Podzakres: ≤ 10 mΩ, tryb PR wyłączony: maksymalnie 6,1 Ω
Podzakres: ≤ 10 mΩ, tryb PR włączony: maksymalnie 9,0 Ω
• Maksymalne napięcie na nieobciążonych gniazdach pomiarowych: podzakresy: ≤1000 Ω i ≥10 kΩ: 8,0 V, 20 V

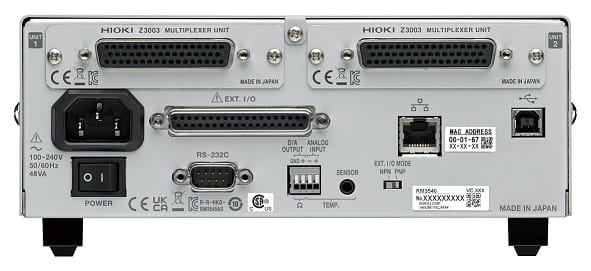

• Interfejsy:
- Moduł multipleksera Z3003 (opcja wbudowywana)
maksymalna liczba instalowanych urządzeń: 2
liczba kanałów (metoda 4-przewodowa, metoda 2-przewodowa): 20 kanałów, 42 kanały
Czas przełączania (wartość odniesienia): 30 ms
- LAN: TCP/IP, 10BASE-T/100BASE-TX
- RS232C: maks. 115200 bit/s, jest używany też jako interfejs drukarkowy
- USB: klasa CDC (tryb COM); klasa HID (tryb klawiatury)
- EXT I/O: 37-pinowy interfejs handler
- wyjście analogowe (wartość pomiarowa rezystancji): od 0 V do 15 V DC
• Funkcjonalności:
- Funkcja ACP (aktywna ochrona układowa):
maksymalne dopuszczalne napięcie ±60 V DC (między wyprowadzeniami)
- Sprawdzanie styku
- Zerowanie (nie jest możliwe na zakresie ≥ 100 MΩ): jest dostępne w przedziale ±50% w.p. na każdym podzakresie
- Funkcja OVC: kompensowanie offsetu napięcia
- Funkcja A-OVC: zaawansowane kompensowanie offsetu napięcia
- Funkcja poprawy styku
- Funkcja automatycznego zamrażania bieżącego wskazania (Auto-hold)
- Funkcja wyświetlania wartości bezwzględnej
- Funkcja komparatora:
tryby: Hi, IN, Lo
wyjście załącznika komparatora LED L2105
- Funkcja pomiaru temperatury:
czujnik termistorowy (Z2001): od -10,0 °C do +99,9 °C
wejście analogowe (np. do pirometru): od 0 V do 2,0 V DC
- Funkcja TC (korekcji temperaturowej)
- Funkcja A-TC (zaawansowanej korekcji temperaturowej)
- Funkcja konwersji temperatury (ΔT)
- Funkcja obliczeń statystycznych: maksymalnie 30000 zestawów danych
- Funkcja opóźnienia: od 0 ms do 9999 ms
- Funkcja uśredniania: liczba uśrednień od 2 do 100
- Zapis nastaw (elementów manipulacyjnych) płyty czołowej: zapisywanie warunków pomiaru: 30 zestawów (MUX: 8 zestawów)
- Funkcja pamięci danych: 50 zestawów danych
- Funkcja monitora rozkazów (wyświetlanie statusu wyślij/odbierz komend i kwerend)
- Kompatybilność ze sterownikiem LabVIEW® (sterownik LabVIEW jest znakiem handlowym National Instruments)
• Bezpieczeństwo: zgodność z EN61010
• Kompatybilność elektromagnetyczna (EMC): zgodność z EN61326 klasa A
• Znak CE
• Wymiary (długość x wysokość z szerokość): 215 x 80 x 306,5 [mm]
• Masa: 3,4 kg
Przydatne funkcje:
1) Nie ma potrzeby wykonywania operacji zerowania
Dokładność pomiaru gwarantuje się bez regulacji zerowania oraz wygrzewania wstępnego przyrządu. Wystarczy włączyć zasilanie przyrządu i przystąpić do mierzenia.
2) Funkcja pomiarowa temperatury
Gdy używa się czujnika temperatury Z2001, to przyrząd może mierzyć temperaturę z wysoką dokładnością
(±0,5 °C). Akceptuje też wprowadzenie sygnału analogowego z pirometru (od 0 V do 2 V).
3) Funkcja sprawdzania styku
Funkcja sprawdzania styku: funkcja ta wykrywa błędy pomiarowe związane z niedokładnym stykiem, redukując ryzyko niewłaściwej oceny lub błędnych wyników sprawdzenia.
4) Funkcja konwersji temperaturowej (ΔT): Funkcja ta oblicza i wyświetla przyrost temperatury związany ze zmierzoną wartością rezystancji i temperaturą otoczenia.
5) Funkcja monitora rozkazów: Funkcja ta wyświetla kwerendy i odpowiedzi rozkazów komunikacyjnych. Pozwala to znacznie zredukować czas niezbędny na debugowanie w trakcie budowania systemu.
6) Automatyczne wyprowadzanie danych na komputer
Funkcja ta pozwala na automatyczne wprowadzanie wyników pomiarów do arkusza kalkulacyjnego (Excel®) lub edytora tekstu, uwalniając operatora przyrządu od pracochłonnego wprowadzania danych.
Precyzyjny pomiar małych rezystancji wspomagany funkcją Kompensacji Zakłóceń Temperaturowych
Funkcja A-OVC zapewniająca stabilny pomiar
Zaawansowana funkcja kompensowania offsetu napięcia (A-OVC), w którą jest wyposażony RM3546, automatycznie kompensuje siłą termoelektryczną, offset napięcia wewnątrz przyrządu itd., aby sprowadzić błędy pomiaru możliwie do zera. Funkcja ta tłumi zmiany mierzonej wartości i pozwala na pomiar z rozdzielczością 1 nΩ resolution.
Funkcja A-TC kompensująca wpływy temperaturowe
Zaawansowana korekcja temperaturowa
Między wartościami rezystancji i temperatury istnie ścisła zależność. Miernik RM3546 wyposażono w funkcję A-TC, która mierzy jednocześnie wartości temperatury i rezystancji obiektu pomiarowego, a następnie kompensuje wartość drugiej z nich w względem temperatury, w czasie rzeczywistym. Aby uzyskać dokładany wynik procesu porównywania typu dobry-zły, funkcja A-TC nawet natychmiast po wykonaniu zgrzewu, gdy temperatura ulega nagłym zmianom, kompensuje zmierzoną rezystancję w odniesieniu do wartości, którą obiekt pomiarowy ma w temperaturze pokojowej.
Ochrona przed nagłymi awariami za pomocą funkcji ACP
Układ ochrony napięcia chroni przed awariami spowodowanymi przypadkowymi błędami wynikającymi np. z nieuwagi użytkownika. W sytuacji spowodowania nawet przypadkowego styku z aktywnym wyprowadzeniem akumulatora, uaktywnia się automatycznie funkcja ochrony, uniemożliwiając spowodowanie uszkodzenia. Zmniejsza to nie tylko koszty ewentualnych napraw, ma też pozytywny wypływ na stabilną pracę linii produkcyjnej w długim czasie.
Maksymalnie 132 kanały na jedno urządzenie (miliomomierz)
Wyposażając jeden RM3546 w dwa multipleksery (Z3003) można zarządzać maksymalnie 20 kanałami (przy wybranej metodzie czteroprzewodowej), wyposażając natomiast nasz mliomomierz w ramę przełącznika SW1002, uzyskamy w sumie 132 kanały (również perzy zastosowanej metodzie czteroprzewodowej). Takie rozwiązanie jest niezbyt kosztowne, pozwoli też oszczędzić miejsce.
Projektowanie systemów bez obaw o rezystancję ścieżki
Duża tolerancja rezystancji ścieżki umożliwia projektowanie instalacji bez potrzeby uwzględniania takich komplikujących czynników, jak rezystancja kabla, rezystancja styku sondy, rezystancja obiektu pomiarowego, rezystancja przekaźnika itd. Można utrzymać na niezmienionym poziomie długookresową stabilność pomiaru nawet wtedy, gdy rezystancja ścieżki wzrosła w wyniku użycia przedłużacza lub lub z czasem w efekcie zużycia się przekaźnika.
Kastomizowane sondy pomiarowe
Nie lada wyzwaniem spotykanym w trakcie wykonywania instalacji jest uzyskanie do tego celu odpowiednich szpilek sond oraz zaprojektowanie sekcji sond. Producent miliomomierza RM3546 zapewnił do tego przyrządu szeroki wybór zalecanych szpilek sond, stąd można dowolnie projektować konfiguracje pomiarowe stosownie do obiektu pomiarowego. Takie podejście usuwa użytkownikom bariery implementacyjne, redukując jedocześnie znacznie koszty pracy.
WYPOSAŻENIE OPCJONALNE
• L2100 - przewody pomiarowe z sondami szpilkowymi: długość 1,4 m, 1000 V DC, do pomiaru małych rezystancji
• L2102 - przewody pomiarowe z sondami szpilkowymi: długość 1,5 m, 60 V DC
• L2103 - przewody pomiarowe z sondami szpilkowymi: długość 1,5 m, 60 V DC
• L2101 - przewody pomiarowe zakończone chwytakami: długość 1,5 m, 60 V DC
• L2102 - przewody pomiarowe z sondami szpilkowymi: długość 1,5 m, 60 V DC
• L9773 - zestaw elementów sondy L9773-01, L9773-02, L9773-03
• L9773-01 - końcówka sondy: 10 sztuk
• L9773-02 - gniazdo końcówki sondy: 10 sztuk
• L9773-03 - adapter gniazda końcówki sondy: 10 sztuk
• Z3003 - moduł multipleksera (dwa używane z RM3546, maks. 10 kanałów, 4-przewody)
• SW1001 - rama przełącznika (3 sloty, maks. 33 kanały, 4 przewody)
• SW1002 - rama przełącznika (12 slotów, maks. 132 kanały, 4 przewody)
• SW9001 - moduł multipleksera (do SW1001/SW1002, maks. 11 kanałów (4 przewody), 2-przewody/4-przewody)
• L2108 - przewód połączeniowy (banki do pomiaru 4-przewodowego po obu końcach, długość 0,84 m)
• Z2001 - czujnik temperatury (dł. 1,75, akcesorium z komplecie fabrycznym z RM3546)
• L2105 - załącznik komparatora LED (długość przewodu 2 m)
• L1002 - przewód USB (A-B), długość 1 m
• 9637 - przewód połączeniowy RS-232C, 9-9 wyprowadzeń, długość 1,8 m
• 9638 - przewód połączeniowy RS-232C, 9-25 wyprowadzeń, długość 1,8 m
• 9642 - przewód LAN, długość 5 m (dostarczany z przejściówką typu kabla z prostego na z przeplotem)
