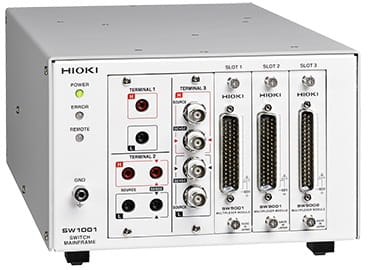

HIOKI SW1001

• Po połączeniu SW1001 z przyrządem testującym akumulatory można mierzyć w wielu kanałach parametry cel akumulatorowych, w tym: OCV (napięcie przy nieobciążonej celi), rezystancję wewnętrzną, rezystancję reakcji przy małej częstotliwości, zewnętrzny potencjał oraz sporządzać wykres Cole-Cole`a:
- OCV (napięcie przy nieobciążonej celi):
współpracujący przyrząd: precyzyjny woltomierz DM7276
- rezystancja wewnętrzna:
współpracujący przyrząd: tester akumulatorów BT3562 (pomiar rezystancji wewnętrznej z dużą dokładnością i szybkością, przy częstotliwości 1 kHz, pomiar rezystancji zgrzewu)
- impedancja:
współpracujące przyrządy: tester impedancji akumulatora BT4560 i analizator impedancji chemicznej IM3590 (pomiary rezystancji reakcji i rezystancji elektrolitu, wykresy Cole-Cole`a)
- zewnętrzny potencjał:
współpracujący przyrząd: precyzyjny woltomierz DC DM7276 (niezawodny pomiar zewnętrznego potencjału między elektrodą a obudową przy użyciu funkcji sprawdzania styku)
• Możliwość dołączenia do SW1001 dwóch przyrządów o różnych funkcjach pomiarowych, a następnie przełączanie ich w celu pomiaru
- na przykład przełączanie między dołączonym precyzyjnym woltomierzem DM7276 (pomiar OCV celi, zewnętrznego potencjału między elektrodą a obudową), a miernikiem impedancji akumulatora BT4560 (pomiar rezystancji wewnętrznej celi i sporządzanie wykresu Cole-Cole`a)
• Bezpłatne oprogramowanie użytkowe obsługujące testowanie akumulatorów
- Funkcja pomiarowa OCV:
Oprócz wartości OCV jest możliwy pomiar napięcia początkowego, spadków napięcia, szybkości spadku napięcia (w mV/dzień) oraz bieżącej szybkości spadku napięcia (mV/h). Jest też dostępna funkcja oceny umożliwiająca łatwe określenie, która z cel akumulatora wykazuje oznaki starzenia.
- Funkcja rejestratora (loggera)
Używa się tej funkcji w kombinacji z obsługiwanymi przyrządami pomiarowymi do rejestrowania wyników pomiarów (ustawienie odstępu rejestracji: od 1 s do 60 minut) w maksymalnie 264 kanałach. Funkcja oceny pozwala na łatwe określenie, w którym kanale wystąpiła anomalia.
- Sporządzanie wielokanałowych wykresów Cole-Cole`a
Do sporządzania wielokanałowych wykresów Cole-Cole`a zaleca się używać miernika impedancji akumulatora BT4560 w połączeniu z analizatorem impedancji chemicznej IM3590.
- Kompatybilność z LabVIEW^®
Sterownik można pobrać ze strony internetowej firmy HIOKI
Przyrządy obsługiwane przez sterownik LabVIEW^®: SW1001, SW1002, BT3562, BT3563, BT4560, RM3545, DM7275, DM7276, IM3590, RM3544-01
Przyrząd nieobsługiwany: 3561
• Układ modułu wejściowego multipleksera SW9002 jest w dużym stopniu odporny na wpływ prądów wirowych i zakłóceń.
Przy pomiarze metodą czteroprzewodową prąd pomiarowy AC wytwarza strumień magnetyczny. Z kolei strumień ten wytwarza prąd wirowy w otaczających elementach metalowych, a następnie strumień magnetyczny wytwarzany przez ten prąd wirowy wpływa na wykrywany sygnał, przyczyniając się do błędnych wyników pomiarów.
- Układy źródła (source) i czujnika (sense) są oddzielone od siebie, aby wyeliminować ich wzajemne wpływy.
- Obszar pętli wykrywania tj. czujnika (sense) jest zminimalizowany, aby zredukować wpływ zewnętrznych zakłóceń.
- Strumień magnetyczny jest anulowany po stronie źródła (source) przez odpowiednią orientację ułożenia przewodników o potencjale wysokim (high) i potencjale niskim (low) w taki sposób, aby przewodniki te były skierowane przeciwnie.
• W związku z używaniem systemu przełączającego powstają błędy między kanałami/slotami:
Multiplekser SW1001 ma konstrukcję minimalizującą poniższe błędy (0,01% w.p. w przypadku testera BT4560, podzakresu 100 mΩ, pomiarów R i częstotliwości pomiarowej 1 kHz*):
- niewielki błąd, który powstaje w wyniku przełączania w porównaniu z sytuacją, w której z przełącznika się nie korzysta (bezpośrednie dołączenie przyrządu pomiarowego) jest sumą następujących błędów:
- niewielki błąd między kanałami
- niewielki błąd między slotami
W efekcie uzyskuje niezawodny pomiar z niewielkim wpływem prądów wirowych.
• Konstrukcja modułowa: są obecnie dostępne dwa moduły wejściowe multipleksera SW9001 i SW9002 różniące się przede wszystkim konfiguracją okablowania pomiarowego i liczbą kanałów:
• Moduł wejściowy multipleksera SW9001:
Moduł ten obsługuje konfiguracje dwuprzewodowe i czteroprzewodowe. Przełączenia można dokonać w czasie równym 1 ms (wyłączając komunikację, czas przetwarzania rozkazu i drgania styków)
Obsługiwane konfiguracje okablowania pomiarowego i dostępna dla tych konfiguracji liczba kanałów:
- konfiguracja dwuprzewodowa: 22 kanałów
- konfiguracja czteroprzewodowa: 11 kanałów
• Moduł wejściowy multipleksera SW9002:
Moduł ten obsługuje konfiguracje par dwuprzewodowych do współpracy z kombinacją BT4560 + IM3590. Jest też możliwy pomiar dwuprzewodowy (tylko w trybie czujnika (sense)). Przełączenia można dokonać w czasie równym 1 ms (wyłączając komunikację, czas przetwarzania rozkazu i drgania styków)
Obsługiwane konfiguracje okablowania pomiarowego i dostępna dla tych konfiguracji liczba kanałów:
- konfiguracja dwuprzewodowa: 6 kanałów
- konfiguracja par czteroprzewodowych: 6 kanałów
• Interfejsy:
Interfejsy komunikacyjne LAN, USB i RS-232C obsługują przełączanie kanałów
Interfejs komunikacyjny: LAN/USB/RS-232C (host)
Transmisja rozkazów komunikacyjnych do przyrządów pomiarowych: RS-232C (przyrząd)
Do sterowania skanerem: interfejs zewnętrznego sterowania EXT I/O
• Funkcja transmisji rozkazów komunikacyjnych pozwala zmniejszyć liczbę potrzebnych portów komputerowych:
Sterowanie komputerowe wymaga zwykle dwóch portów komunikacyjnych, jednego do przełączania, a drugiego do przyrządu pomiarowego. Dzięki użyciu w modułach wejściowych multipleksera SW9001 i SW9002 funkcji transmisji za pomocą rozkazów komunikacyjnych multiplekser SW1001 może przesyłać rozkazy sterujące z komputera do przyrządu pomiarowego i odbierać odpowiedzi nadchodzące z tego urządzenia. Pozwala to zmniejszyć liczbę portów komunikacyjnych używanych w przyrządzie pomiarowym. Przyrząd pomiarowy jest dołączony do multipleksera SW1001 przez RS-232C, multiplekser zaś jest połączony z komputerem. Komputer przesyła rozkazy sterujące do multipleksera, a urządzenie to przesyła je dalej, do przyrządu pomiarowego.
• Funkcja skanowania:
Funkcja ta przełącza kanały w kolejności opartej na informacji zamieszczonej w liście skanowania opracowanej wcześniej przez użytkownika. Przyrząd pomiarowy jest połączony z multiplekserem SW1001 za pośrednictwem interfejsów zdalnego sterowania EXT I/O. Multiplekser wysyła do wejścia TRIG przyrządu pomiarowego impulsowy sygnał wyzwalający z wyjścia CLOSE, a przyrząd wysyła sygnał EOM (koniec pomiaru) do wyprowadzenia SCAN multipleksera.
Przy włączonej funkcji skanowania można synchronizować przełączanie kanału i pomiar wyzwalany, uzyskując skanowanie ciągłe. Aby uzyskać wartość pomiarową, należy użyć w przyrządach pomiarowych funkcji wyprowadzania danych lub funkcji pamięci.
• Funkcja obliczania liczby cykli otwarcia-zamknięcia przekaźnika:
Służy do tego aplikacja na komputer `Scanner information`. Funkcja umożliwia oszacowanie czasu serwisowego przekaźnika.
• Multiplekser SW1001 umożliwia testowanie pakietów akumulatorów o napięciu nieprzekraczającym 60 V DC
• W każdym kanale wbudowany w bezpiecznik chroniący przed zwarciem

DANE TECHNICZNE - MULTIPLEKSER LABORATORYJNY SW1001
• 3 sloty
• Obsługiwane moduły wejściowe multipleksera: SW9001 (dwa przewody/cztery przewody), SW9002 (para czteroprzewodowa)
• Łączone przyrządy: maksymalnie 2 (dwa przewody x 1 + cztery przewody x 1 lub 2 przewody x 1 + pary czteroprzewodowe x 1)
• Wyprowadzenie szyny analogowej:
TERMINAL 1: gniazda banankowe (2 przewody)
TERMINAL 2: gniazda banankowe (4 przewody)
TERMINAL 3: gniazda BNC (para 4-przewodowa)
• Maksymalne napięcie wejściowe: 60 V DC, 30 V AC skuteczne, 42,4 V szczytowe
• Maksymalne napięcie znamionowe do masy: 60 V DC
• Interfejsy komunikacyjne: LAN, USB, RS-232C (do połączenia z komputerem głównym (hostem), do połączenia z komputerem)
• Interfejs zewnętrznego sterowania EXT I/O: wejście SCAN, wejście SCAN_RESET, wyjście CLOSE (do sterowania skanerem)
• Funkcje: przełączanie kanału, metoda okablowania, funkcja skanowania, transmisja rozkazu komunikacyjnego, opóźnienie kanału, przełączanie ekranowania
• Wyświetlanie: LED zasilania, LED błędu, LED pracy zdalnej
• Normy zgodności: bezpieczeństwo: EN61010, kompatybilność elektromagnetyczna: EN61326 klasa A
• Zakres temperatur i wilgotności względnych pracy: od 0 °C do 40 °C, ≤ 80% (brak kondensacji)
• Zakres temperatur i wilgotności względnych składowania: od -10 °C do 50 °C, ≤ 80% (brak kondensacji)
• Miejsce pracy: pomieszczenia zamknięte, stopień zanieczyszczenia 2, maksymalna wysokość: 2000 m n.p.m.
• Zasilanie: od 100 do 240 V AC, 30 VA (50/60 Hz)
• Wymiary, masa: w przybliżeniu: 215 (długość) x 132 (wysokość) x 420 (szerokość) [mm], 3,7 kg
• Akcesoria: przewód zasilający x 1 szt., instrukcja obsługi x 1 szt., środki ostrożności przy użytkowaniu x 1 szt., CD z sterownikiem USB x 1 szt.
DANE TECHNICZNE MODUŁU WEJŚCIOWEGO MULTIPLEKSERA SW9001
• Rodzaje konfiguracji okablowania pomiarowego: dwuprzewodowa lub czteroprzewodowa
• Liczba kanałów: 22 (konfiguracja dwuprzewodowa)/11 kanałów (konfiguracja czteroprzewodowa)
• Typ realizacji styku: przekaźniki armaturowe
• Czas przełączania kanału: 11 ms (bez czasu pomiaru)
• Maksymalne, dopuszczalne napięcie: 60 V DC, 30 V AC skuteczne, 42,4 V szczytowe
• Maksymalny, dopuszczalny prąd: 1 A DC, 1 A AC skuteczny
• Maksymalna, dopuszczalna moc: 30 W (przy rezystywnym obciążeniu)
• Maksymalne, znamionowe napięcie do masy: 60 V DC
• Napięcie offsetu: 5 µV (gniazda: TERMINAL 1, TERMINAL 2 Sense)
Napięcie offsetu jest otrzymywane w zakresie 1 minuty zamykania kanału. Wartość tę otrzymuje się też, gdy temperatura otoczenia pracy jest wystarczająco stabilna i, gdy przyrząd zaaklimatyzował się do tej temperatury
• Początkowa rezystancja ścieżki: < 1,5 Ω (gdy używa się gniazd TERMINAL 1), < 0,7 Ω (gdy używa się gniazd TERMINAL 2, 3)
• Rezystancja izolacji: ≥ 1 GΩ między gniazdami H-L kanałów (przy 60 V DC)
• Czas pracy styku (wartość orientacyjna): przy braku obciążenia: 50 milionów razy, przy 30 V, obciążeniu pojemnościowym (1,2 µF + 60 Ω, 500 mA szczytowy): 10 milionów razy
• Wymiary, masa: w przybliżeniu 22,5 (długość) x 110 (wysokość) x 257 (szerokość) [mm], 210 g
• Akcesoria: instrukcja obsługi x 1 szt.
DANE TECHNICZNE MODUŁU WEJŚCIOWEGO MULTIPLEKSERA SW9002
• Rodzaje konfiguracji okablowania pomiarowego: par czteroprzewodowych (6 przewodów) lub dwuprzewodowa
• Liczba kanałów: 6 (konfiguracja par czteroprzewodowych)/6 kanałów (konfiguracja dwuprzewodowa)
• Typ realizacji styku: przekaźniki armaturowe
• Czas przełączania kanału: 11 ms (bez czasu pomiaru)
• Maksymalne, dopuszczalne napięcie: 60 V DC, 30 V AC skuteczne, 42,4 V szczytowe
• Maksymalny, dopuszczalny prąd: 1 A DC, 1 A AC skuteczny (Sense), 2 A DC, 2 A AC skuteczny (Source, Return)
• Maksymalna, dopuszczalna moc: 30 W (przy rezystywnym obciążeniu)
• Maksymalne, znamionowe napięcie do masy: 60 V DC
• Napięcie offsetu: 5 µV (gniazda: TERMINAL 1, TERMINAL 2 Sense)
Napięcie offsetu jest otrzymywane w zakresie 1 minuty zamykania kanału. Wartość tę otrzymuje się też, gdy temperatura otoczenia pracy jest wystarczająco stabilna i, gdy przyrząd zaaklimatyzował się do tej temperatury
• Początkowa rezystancja ścieżki: < 1,5 Ω (gdy używa się gniazd TERMINAL 1), < 1,0 Ω (gdy używa się gniazd TERMINAL 2, 3)
• Rezystancja izolacji: ≥ 1 GΩ między gniazdami H-L kanałów (przy 60 V DC)
• Czas pracy styku (wartość orientacyjna): przy braku obciążenia: 50 milionów razy
• Wymiary, masa: w przybliżeniu 22,5 (długość) x 110 (wysokość) x 257 (szerokość) [mm], 196 g
• Akcesoria: instrukcja obsługi x 1 szt.

WYPOSAŻENIE OPCJONALNE

• SW9001 - moduł wejściowe multipleksera
• SW9002 - moduł wejściowy multipleksera
• L4930 - komplet przewodów połączeniowych (długość 1,2 m)
• L2108 - przewód połączeniowy do pomiaru czteroprzewodowego (zakończenia pomiarowe pary banankowe, długość 0,84 m)
• L2004 - przewód połączeniowy do pomiaru czteroprzewodowego (zakończenia pomiarowe: 4 wtyki BNC, długość 0,91 m)
• 9637 - przewód RS-232C (skrzyżowany, 9 na 9 wyprowadzeń, długość 1,8 m)
• 9642 - przewód LAN (długość 5 m)
• L2002(A-B) - przewód USB (długość 1 m)
