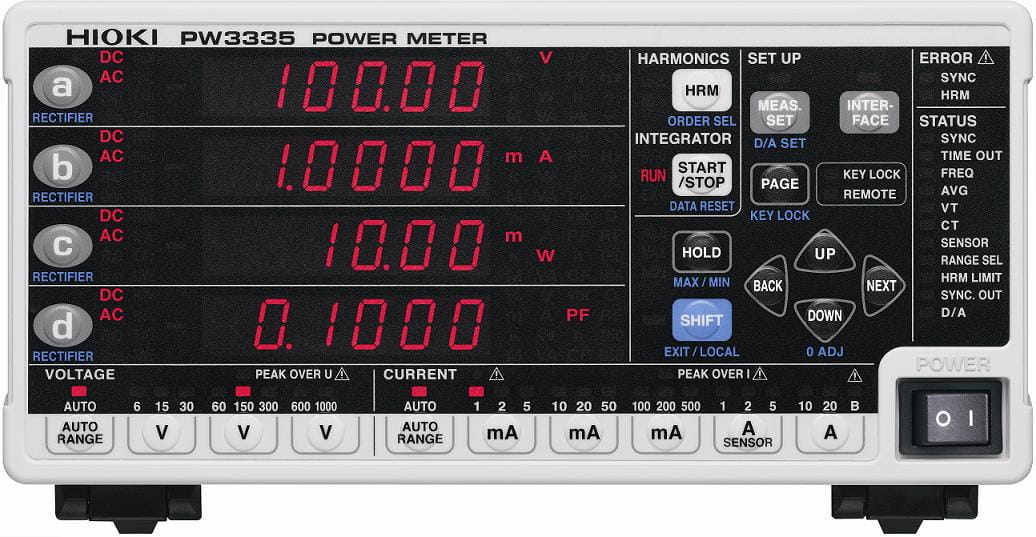

HIOKI PW3335-02 - miernik mocy: układ typu jedna faza-dwa przewody, zakres 1 mA- 20 A (30 A ciągły), pasmo DC, 0,1 Hz-100 kHz, dokładność ±0,1%, harmoniczne, LAN, RS-232C, wyjście c/a

Pomiar mocy pobieranej przez urządzenia zarówno w stanie czuwania jak i w warunkach dużych obciążeń. Szeroki zakres aplikacji zawiera testowanie sprzętu RTV/AGD, paneli słonecznych, zbieranie danych w stanach ładowania/rozładowania akumulatorów oraz informacji na temat zużycia energii elektrycznej
• Typ układu sieci: jednofazowy-dwuprzewodowy (1P2W)
• Sposoby doprowadzania sygnału wejściowego:
- Napięcie: wejście izolowane, rezystancyjny dzielnik napięcia
- Prąd: wejście izolowane, bocznik wejściowy
• Rezystancja wejściowa:
- Wejście pomiarowe napięcia: ok. 2 MΩ
- Wejście pomiarowe prądu:
Na podzakresach pomiarowych od 1 mA do 100 mA: ≤ 520 mΩ
Na podzakresach pomiarowych od 200 mA do 20 A: ≤ 15 mΩ
• Metoda pomiaru: jednoczesne, cyfrowe próbkowanie napięcia i prądu, jednoczesne obliczanie w miejscach zerowych
• Częstotliwość próbkowania: w przybliżeniu 700 kHz
• Rozdzielczość przetwornika a/c: 16 bitów
• Pasmo pomiaru: DC i od 0,1 Hz do 100 kHz (wartości z zakresu 0,1 Hz ≤ f < 10 Hz należy traktować wyłącznie jako orientacyjne)
• Źródło synchronizacji: U, I, DC (ustawione na stałe na 200 ms)
• Zakres pomiaru prądu:
Podzakresy: 1,0000 mA, 2,0000 mA, 5,0000 mA, 10,000 mA, 20,000 mA, 50,000 mA, 100,00 mA, 200,00 mA, 500,00 mA, 1,0000 A, 2,0000 A, 5,0000 A, 10,000 A, 20,000 A, maksymalny, ciągły prąd wejściowy = 30 A
• Zakres pomiaru napięcia:
Podzakresy: 6,0000 V, 15,000 V, 30,000 V, 60,000 V, 150,00 V, 300,00 V, 600,00 V, 1,0000 kV
• Zakres pomiaru mocy:
- od 6,000 mW do 20,000 kW (dotyczy też VA i var)
- Zależy od wybranej kombinacji podzakresów napięcia i prądu
• Wybór podzakresu: ręczny lub automatyczny:
• Dokładność podstawowa pomiaru napięcia, prądu i mocy (w paśmie od 45 do 66 Hz): ±0,1% w.w. ± 0,05% w.p.
• Dokładność podstawowa pomiaru napięcia, prądu i mocy (DC): ±0,1% w.w. ± 0,1% w.p.
• Metody prostowania: AC+DC, AC+DC Umn, DC, AC, FND (wydzielenie i wyświetlenie z mierzonych harmonicznych składowej fali podstawowej)
• Filtr przejścia przez zero:
100 Hz: od 0,1 Hz do 100 Hz, 500 Hz: od 0,1 Hz do 500 Hz, 5 kHz: od 0,1 Hz do 5 kHz, 100 kHz: od 0,1 Hz do 100 kHz
• Pomiar prądu w stanie czuwania zgodny z IEC62301
• Pomiar dokładny nawet przy małych współczynnikach mocy: wpływ współczynnika mocy = ±0,1% w.p.(w paśmie od 45 do 65 Hz, przy współczynniku mocy = 0)
• Osobne wejście do dołączenia czujnika cęgowego, pomiar prądu do 5000 A AC (tylko wersje PW3335-03, -04)
• Pomiar prądu bezpośredni lub pośredni (za pomocą cęgowego czujnika prądowego), wersje -03 i -04 ze specjalnym wejściem do czujnika cęgowego
• Mierzone parametry:
- napięcie, prąd, moc czynna, moc pozorna, moc bierna, współczynnik mocy, kąt fazowy, całka prądu, całka mocy czynnej, czas całkowania, wartość szczytowa przebiegu napięcia, wartość szczytowa przebiegu prądu, sprawność, współczynnik szczytu napięcia, współczynnik szczytu prądu, prąd uśredniany w czasie, moc czynna uśredniana w czasie, współczynnik tętnień napięcia, współczynnik tętnień prądu
- parametry pomiaru harmonicznych: wartość skuteczna harmonicznej napięcia, wartość skuteczna harmonicznej prądu, harmoniczna moc czynna, całościowe odkształcenie harmoniczne napięcia, całościowe odkształcenie harmoniczne prądu, prąd składowej podstawowej, napięcie składowej podstawowej, moc czynna składowej podstawowej, moc pozorna składowej podstawowej, moc bierna składowej podstawowej, współczynnik mocy składowej podstawowej (współczynnik mocy przesunięcia), różnica faz składowych podstawowych napięcia i prądu, zawartość procentowa harmonicznych napięcia, zawartość procentowa harmonicznych prądu, zawartość procentowa harmonicznych mocy czynnej
- parametry, które można załadować jako dane przy użyciu komunikacji komputerowej): kąt fazowy napięcia harmonicznego, kąt fazowy prądu harmonicznego, różnica faz harmonicznych napięcia i prądu
• Efektywny zakres pomiaru napięcia: od 1% do 150% podzakresu
- Maksymalne efektywne napięcie szczytowe: ±600% podzakresu, maksymalnie ±1,500 V szczytowe (współczynnik szczytu = 6)
• Efektywny zakres pomiaru prądu: od 1% do 150% podzakresu, maksymalnie do 30 A na podzakresie 20 A
• Konwersja a/c: 16-bitowa, częstotliwość próbkowania: 700 kHz
• Wyświetlanie: 5 cyfr (99999), wartości scałkowane: 6 cyfr (999999)
• Pomiar harmonicznych: standardowo we wszystkich wersjach niniejszego miernika mocy
• Wyjście przetwornika c/a (jest montowane wyłącznie w wersjach PW3335-02 i PW3335-04)
- Wyprowadzanie poziomu lub przebiegu (przełączane przez użytkownika)
- 7 kanałów przetwarzania
- Napięcie wyjściowe: 2 V w.p. lub 5 V w.p. (wyprowadzanie poziomu), 1 V w.p. (wyprowadzanie przebiegu)
• Interfejsy: LAN (montowany standardowo we wszystkich wersjach), RS-232C (we wszystkich wersjach z wyj. PW3335-01), GPIB (tylko w wersjach PW3335-01 i PW3335-04)
- oprogramowanie na PC (PW Communicator) można pobrać ze strony internetowej HIOKI
- funkcje oprogramowania: pobieranie danych z przyrządu, obserwowanie przebiegów, konfigurowanie ustawień przyrządu. Jako wsparcie różnych aplikacji pomiarowych - można też pobrać bezpłatne oprogramowanie do tworzenia raportów pomiarowych zgodnie z normą IEC 62301
• Wejście do dołączenia czujnika cęgowego (tylko w wersjach PW3335-03 i PW3335-04), aby z niego korzystać, trzeba ustawić w przyrządzie wartość przekładni CT użytego czujnika
• Zasilanie: od 100 do 240 V AC, 50/60 Hz, 30 VA
• Wymiary, masa: 210 x 100 x 245 [mm], ok. 3 kg
• Akcesoria (w komplecie fabrycznym z miernikiem mocy) : instrukcja obsługi, przewód zasilający, pokrywki ochronne na gniazda pomiarowe napięcia i prądu
• Czujniki cęgowe prądu AC (typ 1) oferowane opcjonalnie do wszystkich wersji miernika mocy PW3335 (dołączane do PW3335 bezpośrednio):
9660 - czujnik cęgowy prądu AC: prąd znamionowy 100 A, φ = 15 mm, przewód wyjściowy dł. 3 m
9661 - czujnik cęgowy prądu AC: prąd znamionowy 500 A, φ = 46 mm, przewód wyjściowy dł. 3 m
9669 - czujnik cęgowy prądu AC: prąd znamionowy 1000 A, φ = 55 mm, przewód wyjściowy dł. 3 m
CT9667-01 - cęgi elastyczne prądu AC: prąd znamionowy 5000 A/500 A, φ = 100 mm, przewód wyjściowy dł. 1 m
CT9667-02 - cęgi elastyczne prądu AC: prąd znamionowy 5000 A/500 A, φ = 180 mm, przewód wyjściowy dł. 1 m
CT9667-03 - cęgi elastyczne prądu AC: prąd znamionowy 5000 A/500 A, φ = 254 mm, przewód wyjściowy dł. 1 m
Uwaga!:
• Czujniki cęgowe prądu (typ 2) oferowane opcjonalnie do wersji PW3335-03 i PW335-04 (ze specjalnymi zewnętrznymi gniazdami do dołączenia cęgowych czujników prądu): wymagają użycia do dołączenia do wymienionych mierników mocy zasilacza CT9555 (jeden kanał) i przewodu połączeniowego (miernika mocy z tym zasilaczem) L9217 (izolowany BNC na izolowany BNC):
do 50 A, wysoka precyzja:
CT6872 - czujnik cęgowy przewlekany prądu AC/DC: prąd znamionowy 50 A, DC-10 MHz, przewód z wtykiem ME15W
CT6862-05 - czujnik cęgowy przewlekany prądu AC/DC: prąd znamionowy 50 A, DC-1 MHz, przewód z wtykiem ME15W
CT6841A - sonda cęgowa prądu AC/DC: prąd znamionowy 20 A, DC-1 MHz, przewód z wtykiem ME15W
do 200 A, wysoka precyzja:
CT6873 - czujnik cęgowy przewlekany prądu AC/DC: prąd znamionowy 200 A, DC-10 MHz, przewód z wtykiem ME15W
CT6863-05 - czujnik cęgowy przewlekany prądu AC/DC: prąd znamionowy 200 A, DC-500 kHz, przewód z wtykiem ME15W
CT6843A - sonda cęgowa prądu AC/DC: prąd znamionowy 200 A, DC-500 kHz, przewód z wtykiem ME15W
9272-05 - czujnik cęgowy AC: prąd znamionowy 20 A/200 A, 1 Hz-100 kHz, przewód z wtykiem ME15W
do 500 A, wysoka precyzja:
CT6904A - czujnik cęgowy przewlekany prądu AC/DC: prąd znamionowy 500 A, DC-4 MHz, przewód z wtykiem ME15W
CT6875A - czujnik cęgowy przewlekany prądu AC/DC: prąd znamionowy 500 A, DC-2 MHz, przewód z wtykiem ME15W
CT6844A - sonda cęgowa prądu AC/DC: prąd znamionowy 500 A, DC-200 kHz, przewód z wtykiem ME15W
CT6845A - sonda cęgowa prądu AC/DC: prąd znamionowy 500 A, DC-100 kHz, przewód z wtykiem ME15W
do 1000 A, wysoka precyzja:
CT6876A - czujnik cęgowy przewlekany prądu AC/DC: prąd znamionowy 1000 A, DC-1,5 MHz, przewód z wtykiem ME15W
CT6846A - sonda cęgowa prądu AC/DC: prąd znamionowy 1000 A, DC-20 kHz, przewód z wtykiem ME15W
do 2000 A, wysoka precyzja:
CT6877A - czujnik cęgowy przewlekany prądu AC/DC: prąd znamionowy 2000 A, DC-1 MHz, przewód z wtykiem ME15W
Inne akcesoria opcjonalne:
CT9000- przewód przejściowy z PL23 (10 wyprowadzeń) na ME15W (12 wyprowadzeń)
CT9555- moduł czujnika (zasilacz do cęgowych czujników prądu): 1 kanał, wyjście przebiegu
L9217 - przewód połączeniowy BNC-BNC, długość 1,6 m
9642 - przewód LAN dł. 5 m, dostarczany z adapterem - przejściówką z typu "prosty na z przeplotem"
9637 - przewód RS-232C, dł. 1,8 m po obu stronach 9 wyprowadzeń
9151-02 - przewód GPiB, dł. 2 m
9165 - przewód połączeniowy: po obu stronach metalowe BNC, dł. 1,5 m
