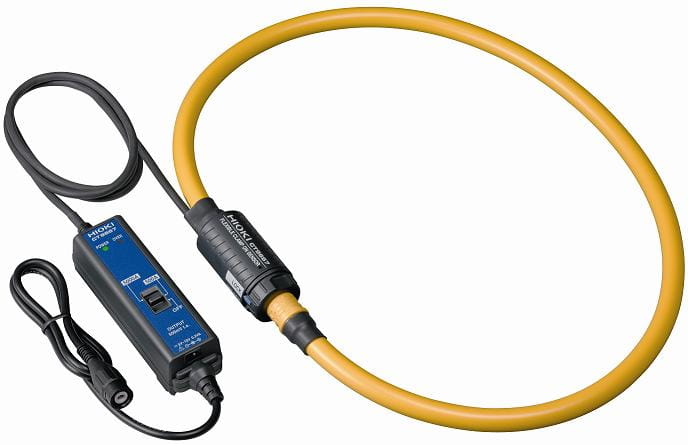

HIOKI CT9667-02 - sonda elastyczna prądu AC: 5000 A/500 A, pasmo 10 Hz-20 kHz, Uwy= 500 mV w.p., φ=180 mm, dokładność: amplituda ±2% w.w., faza ±1 deg; BNC

Cewka czujnika, lekka i pozbawiona rdzenia, dzięki czemu nie ma niebezpieczeństwa przegrzania nawet przy pomiarze dużych prądów
• Maksymalna średnica obejmowanego przewodu: 180 mm
• Mierzony prąd znamionowy przemienny (podzakresy):
5000 A - przekładnia 0,1 mV/A
500 A - przekładnia 1 mV/A
podzakres przełączany ręcznie w sondzie
• Maksymalny, dopuszczalny prąd wejściowy: 10000 A ciągły (w paśmie od 45 do 66 Hz)
• Napięcie na wyjściu przetwornika: 500 mV AC/w.p.(wartość pełnozakresowa) (przekładnia AC 0,1 mV/A, 1 mV/A)
• Dokładność pomiaru:
- amplituda: ±2,0% w.w. ±0,3% w.p. (w paśmie od 45 do 66 Hz, w centrum czujnika)
- kąt fazowy: ≤ ±1° (w paśmie od 45 do 66 Hz)
• Pasmo pomiaru: od 10 Hz do 20 kHz (±3 dB)
• Maksymalne napięcie znamionowe do masy: 1000 V sk. (kat. III), 600 V (kat. IV)
• Typ złącza wyjściowego: BNC
• Zakres temperatur pracy: od -25 do +65 °C
• Zasilanie:
- 2 szt. baterii alkalicznych LR6, czas pracy ciągłej: 7 dni (moc znamionowa: 35 mVA)
- zasilacz sieciowy 9445-03 (moc znamionowa 0,2 VA) (opcja)
- możliwość zasilania z zewnętrznego zasilacza napięciem stałym od 5 do 15 V (moc znamionowa 0,2 VA)
• Szczelność (elastycznej pętli): IP54
• Wymiary i masa:
- średnica przewodu czujnika: 7,4 mm
- długość przewodu między czujnikiem a pojemnikiem na baterie: 2 m
- długość przewodu wyjściowego (zakończonego wtykiem BNC): 1 m
- wymiary pojemnika na baterie: 35 x 120,5 x 34 mm
- masa (włącznie z bateriami): 280 g
• Akcesoria (w komplecie): dwie baterie LR6, instrukcja obsługi

WYPOSAŻENIE OPCJONALNE
• Zasilacz sieciowy 9445-03: 9 V/1 A, moc znamionowa 0,2 VA, 100 V-240 V AC

• 9704 - przejściówka: gniazdo BNC na dwa wtyki banankowe 4 mm bezpieczne
