HIOKI BT4560-50 - miernik impedancji akumulatora litowo-jonowego, 0,01 Hz - 1050 Hz

BT4560-50 - miernik impedancji akumulatorów litowo-jonowych firmy HIOKI
Umożliwia określenie w 10 s stanu celi akumulatora litowo-jonowego.
Pomiar AC-IR z małą częstotliwością bez ładowania-rozładowywania testowanej próbki w dużym stopniu redukuje czas potrzebny do sprawdzenia rezystancji wewnętrznej poszczególnych cel.
• Przystosowany do pracy w automatach i na liniach produkcyjnych
• Bardzo szybki i jednoczesny pomiar rezystancji wewnętrznej oraz napięcia testowanego akumulatora
• Pomiar parametrów impedancyjnych cel akumulatora litowo-jonowego: rezystancji R, reaktancji X, impedancji Z i kąta fazowego θ
• Pomiar napięcia wyjściowego i temperatury otoczenia celi
• Wysoka dokładność pomiaru rezystancji wewnętrznej: ±0,4% w.w. ± 8 cyfr (przy pomiarze czystej rezystancji)
• Podzakresy pomiarowe rezystancji wewnętrznej: 3 mΩ, 10 mΩ i 100 mΩ
• Rozdzielczość wskazania rezystancji wewnętrznej: 0,1 μΩ (na podzakresach 3 i 10 mΩ) oraz 1 μΩ (na podzakresie 100 mΩ)
• Pomiar napięcia: w przedziale od -5,00000 V do 5,00000 V z rozdzielczością 10 μV i dokładnością ±0,0035 w.w. ± 5 cyfr
• Wybór częstotliwości sygnału pomiarowego przy pomiarze impedancji: od 0,01 Hz do 1050 Hz
• Zmodyfikowany pomiar czteroprzewodowy (parametrów impedancyjnych)
• Pomiar temperatury: od -10,0 do 60,0 °C
• Prąd pomiarowy impedancji: 1,5 A (podzakres 3 mΩ)/500 mA (podzakres 10 mΩ)/50 mA (podzakres 100 mΩ)
• Kalibracja własna
• Komparator
• Uśrednianie
• Opóźnienie próbkowania, blokada klawiatury, kompensacja gradientu potencjału (przy pomiarze rezystancji), ogranicznik napięcia, ochrona przed ładowaniem/rozładowaniem przy doprowadzaniu sygnału przemiennego
• Pamięć 126 zestawów nastaw konfiguracyjnych
• Funkcja sprawdzania styku, przełącznik NPN/PNP
• Interfejsy: LAN, USB, RS-232C i EXT I/O
• Bezpłatne oprogramowanie umożliwiające wykrywanie defektów akumulatora przez analizę układu zastępczego w połączeniu z wykresem Cole-Cole
• Bardziej szczegółowa analiza za pomocą komercyjnego oprogramowania ZView® do analizy układów zastępczych

ZASTOSOWANIA:
• Weryfikowanie impedancji akumulatorów litowo-jonowych i cel akumulatorów w produkcji i kontroli
• Sprawdzanie przychodzących z produkcji cel do pakietów i modułów
• Dopasowywanie i kontrola jakości cel na podstawie ich impedancji
• Ocena własności dyfuzyjnych i elektrochemicznych w dziedzinach naukowo-badawczych
• Zautomatyzowany pomiar impedancji przy użyciu systemów multipleksujących SW1001 i SW1002

OPIS PRODUKTU

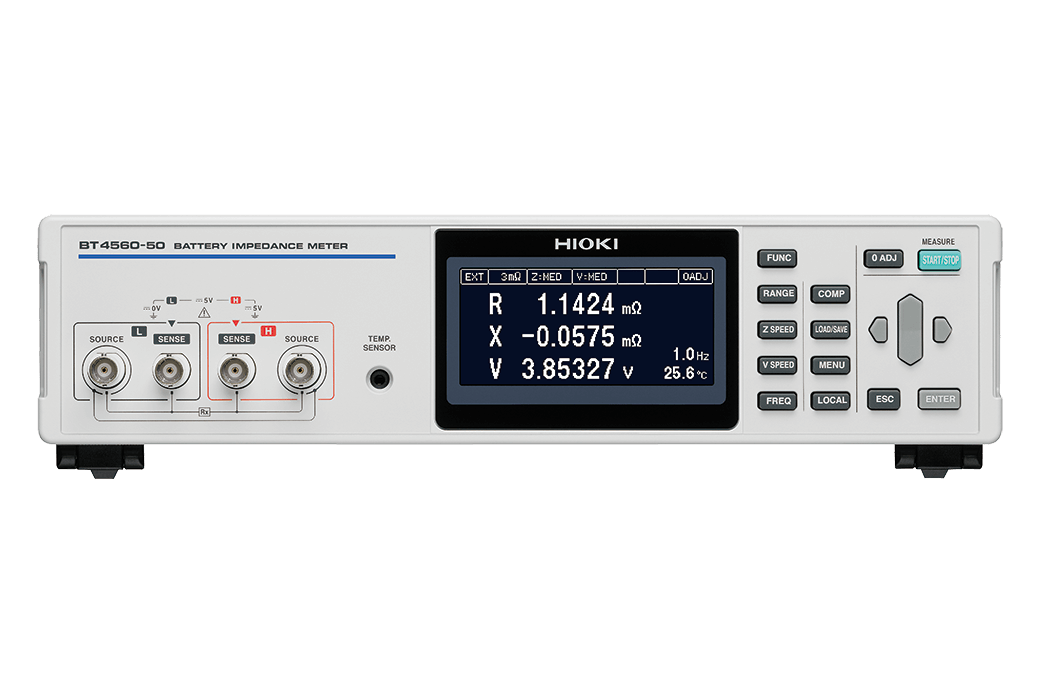

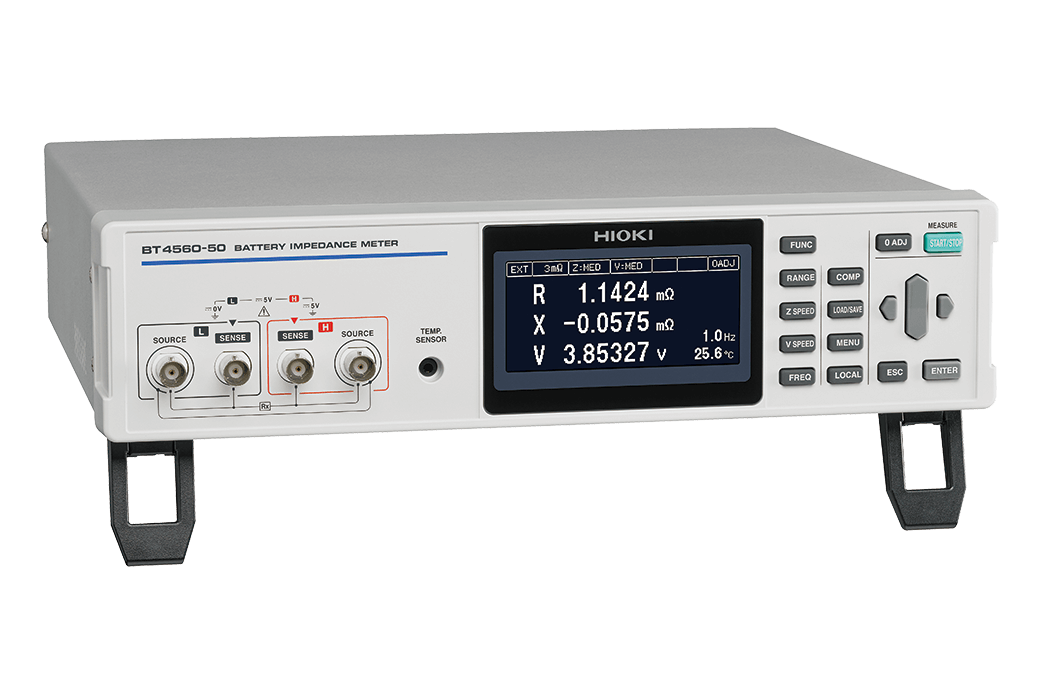

Miernik impedancji akumulatora HIOKI BT4560-50 mierzy impedancję cel akumulatorowych w paśmie od 0,01 do 1050 Hz oraz napięcie stałe w przedziale ±5 V. Wymieniony zakres częstotliwości jest optymalizowany do oceny cel akumulatorów lito-jonowych (LiB) i pokrywa charakterystyki tych cel i nadaje się do analizowania zarówno ich składowych rezystywnych, jak i reaktancyjnych. Przyrząd wyróżnia się przełączanymi podzakresami pomiarowymi 3 mΩ, 10 mΩ i 100 mΩ, które są przydatne przy ocenie bardzo pojemnych cel o bardzo małych wartościach rezystancji wewnętrznej stosowanych w akumulatorach trakcyjnych oraz w aplikacjach magazynowania energii.
Maksymalny prąd pomiarowy wynosi na podzakresie 3 mΩ 1,5 A rms i zmniejsza się na podzakresach wyższych, pozwalając na uzyskanie największej (najlepszej) rozdzielczości wskazania równej 0,1 μΩ. Czteroprzewodowa konfiguracja pomiarowa używa par przewodów koncentrycznych, aby zminimalizować błędy powodowane przez rezystancję połączeniowych przewodów pomiarowych, sprzężenie magnetyczne oraz indukowane prądy w przygotowanej do pomiaru przewodowej instalacji. Przyrząd toleruje napięcie celi zarówno dodatnie jak i ujemne.
Zastosowania i elektrochemiczna spektroskopia impedancyjna (EIS)
BT4560-50 jest używany do oceny cel o dużej pojemności montowanych w akumulatorach trakcyjnych i systemach magazynowania energii. W otoczeniach produkcyjnych obsługuje pomiar impedancji i weryfikację otrzymywanych danych na końcu procesu montażowego cel. W produkcji pakietów oraz modułów jest używany do inspekcji produktu wchodzącego i kwalifikowaniu cel, aby zapewnić identyczne własności przed instalacją. W placówkach naukowo-badawczych używa się go do badania własności impedancyjnych, zachowania dyfuzyjnego oraz stopnia degradacji na podstawie stanu "zdrowia" produktu (SoH). Przyrząd nadaje się też do dopasowywania cel, gdy cele grupuje się pod względem impedancji i pojemności, aby osiągnąć zrównoważone wartości parametrów w składanych pakietach akumulatorowych.
Gdy BT4560-50 połączy się z komputerem przez np. interfejs USB, to będzie można używać go do celów elektrochemicznej spektroskopii impedancyjnej (EIS). Oprogramowanie dostarczane przez HIOKI steruje przemiataniem częstotliwości, zbiera dane impedancji i wyświetla do analizy na wykresach Nyquista i Bodego. Takie rozwiązanie konfiguracyjne przydaje się idealne do otoczeniach laboratoryjnych, w których pomiary impedancji są prowadzone bezpośrednio z  komputera. Otrzymane dane można też eksportować do programu ZView® w celu szczegółowej oceny układu zastępczego.
Integrowanie z systemami

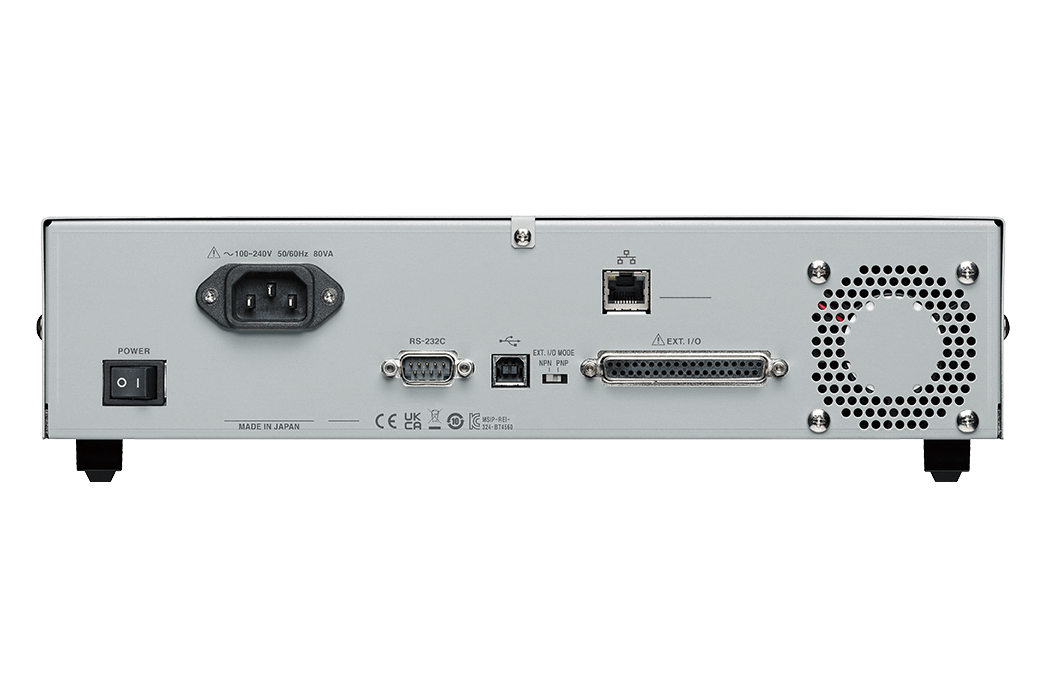

Gdy przez interfejsy LAN i RS-232C oraz port EXT I/O doprowadzi się sygnały wyzwalające i sterujące, to BT4560-50 połączy się z łatwością z automatyczną konfiguracją pomiarową. W ten sposób BT4560-50 może współpracować z zewnętrznymi sterownikami lub systemami multipleksującymi w celu sterowania sekwencyjnego, pozwalając na elastyczną integrację z otoczeniami produkcyjnymi i zapewnienia jakości. Do aplikacji automatów bazujących na PC i własnych "kontrolkach" są dostępne sterowniki LabVIEW i programy przykładowe. Przyrządem można też sterować bezpośrednio za pomocą PLC lub używając systemów multipleksujących HIOKI SW1001 i SW1002 lub stosując inne rozwiązania nadające się do tych celów, stąd też można uważać, że jest to praktyczny wybór w projektowaniu zautomatyzowanych konfiguracji testowania akumulatorów.
BT4560-50 mierzy impedancję, używając do tego sygnału przemiennego o małym poziomie, aby nie naruszyć stanu elektrochemicznego celi. Metoda ta pozwala na precyzyjny pomiar impedancji, bez generowania ciepła lub degradacji nawet wtedy, gdy testuje się cele o dużej pojemności lub nowo opracowane typy cel. Przewody pomiarowe przeznaczone do użytku laboratoryjnego lub produkcyjnego są dostępne oddzielnie. Przewody pomiarowe L2002 zakończone chwytakami Kelvina są zaprojektowane do cel akumulatorów laminowanych takich, jak ogniwa woreczkowe, a przewody pomiarowe L2003 zakończone sondami szpilkowymi są przeznaczone do testowania cel cylindrycznych lub już zamontowanych, włącznie z zastosowaniami w zautomatyzowanych konfiguracjach pomiarowych. Przyrządy BT4560-50 zaprojektowane i wyprodukowane w Japonii odznaczają się precyzją i stabilnością wymaganą do rzetelnego testowania impedancji nowoczesnych ogniw laboratoryjnych w produkcji i pracach naukowo-badawczych.
Opcja wysokoczęstotliwościowa (BT4560-60)
Tę opcję oferuje się do aplikacji wymagających analizowania impedancji powyżej 1050 Hz. Stąd też BT4560-60 jest wyposażony w rozszerzony zakres częstotliwości pomiarowych do maksymalnie 10 kHz. Wyższa góra częstotliwość graniczna pozwala na obserwowanie procesów międzyfazowych zachodzących przy wyższych częstotliwościach takich, jak zachowanie fazy pośredniej elektrolitu stałego (SEI) oraz charakterystyk separatora, zapewniając tym bardziej wyczerpujący przegląd impedancji cel w pracach naukowo-badawczych. Poza poszerzonym zakresem częstotliwości dane techniczne i obsługa są identyczne jak testera BT4560-50.

Zawartość opakowania fabrycznego
• BT4560-50 - miernik impedancji akumulatora
• Przewód zasilania sieciowego
• Instrukcja obsługi
• Płytka zerowania
• Przewód USB
