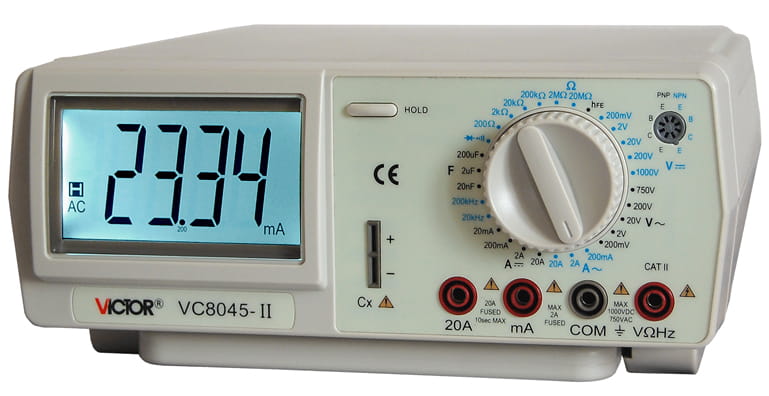

VICTOR VC8045-II

• Wyświetlacz ciekłokrystaliczny:
- długość 4 1/2 cyfry,
- maksymalne wskazanie: 19999
- wymiary pola wskazania: 75 x 400 mm
- podświetlenie
- "zamrażanie wskazania" (hold)
• Szybkość pomiaru: 3 razy na sekundę
• Impedancja wejściowa: 10 MΩ
• Ochrona przed przeciążeniem
• Ręczny wybór podzakresu i funkcji pomiarowych przełącznikiem obrotowym (na płycie czołowej)
• Pomiar rzeczywistej wartości skutecznej sygnałów przemiennych (True RMS)
• Funkcje pomiarowe:
Napięcie stałe:
- podzakresy: 200 mV/2 V/20 V/200 V/1000 V
- rozdzielczość wskazania: 10 µV/100 µV/1 mV/10 mV/100 mV
- dokładność pomiaru: ±(0,05% w.w. + 5 cyfr) (±(0,1% w.w. + 5 cyfr) - na podzakresie 1000 V)
Napięcie przemienne:
- podzakresy: 200 mV/2 V/20 V/200 V/750 V
- rozdzielczość wskazania: 10 µV/100 µV/1 mV/10 mV/100 mV
- dokładność pomiaru: ±(0,8% w.w. + 80 cyfr) (±(0,1% w.w. + 50 cyfr) - na podzakresie 750 V)
- pasmo pomiaru na podzakresie 200 mV: 50 Hz - 50 kHz
Prąd stały:
- podzakresy: 20 mA/200 mA/2 A/20 A
- rozdzielczość wskazania: 1 µA/10 µA/100 µA/1 mA
- dokładność pomiaru:
±(0,35% w.w. + 10 cyfr) - na podzakresach: 20 mA/200 mA
±(0,8% w.w. + 10 cyfr) - na podzakresach 2 A/20 A
Prąd przemienny:
- podzakresy: 200 mA/2 A/20 A
- rozdzielczość wskazania: 10 µA/100 µA/1 mA
- dokładność pomiaru:
±(0,8% w.w. + 80 cyfr) - na podzakresie: 200 mA
±(1,0% w.w. + 50 cyfr) - na podzakresach: 2 A/20 A
- pasmo pomiaru: 50 Hz - 5 kHz - na podzakresie: 200 mA
Pojemność:
- podzakresy: 20 nF/2 µF/200 µF
- rozdzielczość wskazania: 1 pF/100 pF/10 nF
- dokładność pomiaru:
±(3,5% w.w. + 20 cyfr) - na podzakresach: 20 nF/2 nF
±(5% w.w. + 30 cyfr) - na podzakresie 200 µF
- osobne gniazdo na płycie czołowej
Rezystancja:
- podzakresy: 200 Ω/2 kΩ/20 kΩ/200 kΩ/2 MΩ/20 MΩ
- rozdzielczość wskazania: 0,01 Ω/0,1 Ω/1 Ω/10 Ω/100 Ω/1 kΩ
- dokładność pomiaru:
±(0,1% w.w. + 20 cyfr) - na podzakresie: 200 Ω
±(0,1% w.w. + 5 cyfr) - na podzakresach: 2 kΩ/20 kΩ/200 kΩ/2 MΩ
±(0,4% w.w. + 5 cyfr) - na podzakresie: 20 MΩ
Częstotliwość:
- podzakresy: 20 kHz/200 kHz
- rozdzielczość wskazania: 1 Hz/10 Hz
- dokładność pomiaru:
±(0,1% w.w. + 20 cyfr)
- czułość wejściowa: 500 mV
Współczynnik wzmocnienia tranzystora (hFE):
- gniazdo na płycie czołowej
- wybór typu tranzystora: n-p-n, p-n-p
- zakres wyświetlania: 0-1000,0
- warunki pomiaru: Ib = ok. 10 µA, Vce = ok. 3 V
Testy:
Dioda:
- pomiar i wyświetlanie spadku napięcia na diodzie w kierunku przewodzenia
Ciągłość obwodu:
- dźwiękowa sygnalizacja stanu ciągłości, gdy rezystancja testowanego obwodu jest mniejsza od 70 Ω ±20 Ω, wyświetlanie wartości rezystancji obwodu

• Zasilanie: z sieci 230 V
• Wymiary: 260 x 220 x 82 mm
• Masa: ok. 1 kg
