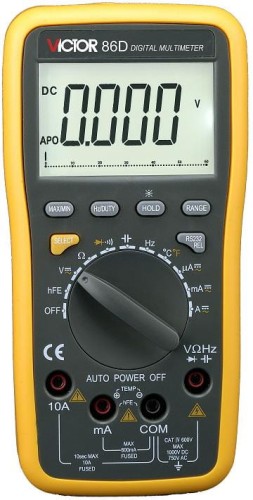

VICTOR 86D

• Wyświetlacz: długość 3 5/6 cyfry (5999), podświetlenie
• Bargraf analogowy: 61 segmentów, odświeżanie 30 razy na sekundę
• Wymiary wyświetlacza: 70x50 mm
• Próbkowanie: 3 razy na sekundę
• Automatyczna/ręczna zmiana podzakresu
• Funkcje pomiarowe:
- napięcie stałe:
podzakresy pomiarowe: 600 mV/6 V/60 V/600 V/1000 V
- rozdzielczość wskazania: 0,1 mV/1 mV/10 mV/100 mV/1 V
- dokładność pomiaru:
±(0,5% w.w. + 4 cyfry) na podzakresach od 600 mV do 600 V
±(1,0% w.w. + 6 cyfr) na podzakresie 1000 V
- napięcie przemienne:
podzakresy pomiarowe: 6 V/60 V/600 V/750 V
rozdzielczość wskazania: 1 mV/10 mV/100 mV/1 V
dokładność pomiaru:
±(0,8% w.w. + 10 cyfr) na podzakresach od 6 V do 600 V
±(1,0% w.w. + 10 cyfr) na podzakresie 750 V
pasmo pomiaru: 40 - 400 Hz
- prąd stały:
podzakresy pomiarowe: 600 µA/6 mA/60 mA/600 mA/6 A/10 A
rozdzielczość wskazania: 0,1 µA/1 µA/10 µA/100 µA/1 mA/10 mA
dokładność pomiaru:
±(1,0% w.w. + 10 cyfr) na podzakresach od 600 µA do 600 mA
±(1,2% w.w. + 10 cyfr) na podzakresach od 6 A do 10 A
- prąd przemienny:
podzakresy pomiarowe: 600 µA/6 mA/60 mA/600 mA/6 A/10 A
rozdzielczość wskazania: 0,1 µA/1 µA/10 µA/100 µA/1 mA/10 mA
dokładność pomiaru:
±(1,5% w.w. + 10 cyfr) na podzakresach od 600 µA do 600 mA
±(2,0% w.w. + 15 cyfr) na podzakresach od 6 A do 10 A
- rezystancja:
podzakresy pomiarowe: 600 Ω/6 kΩ/60 kΩ/600 kΩ/6 MΩ/60 MΩ
rozdzielczość wskazania: 0,1 Ω/1 Ω/10 Ω/100 Ω/1 kΩ/10 kΩ
dokładność pomiaru:
±(0,8% w.w. + 5 cyfr) na podzakresie 600 Ω
±(0,8% w.w. + 4 cyfry) na podzakresach od 6 kΩ do 6 MΩ
±(1,2% w.w. + 10 cyfr) na podzakresie 60 MΩ
- pojemność:
podzakresy pomiarowe: 40 nF/400 nF/4 µF/40 µF/200 µF
rozdzielczość wskazania: 10 pF/100 pF/1 nF/10 nF/100 nF
dokładność pomiaru:
±(5,0% w.w. + 30 cyfr) na podzakresie 40 nF
±(3,5% w.w. + 8 cyfr) na podzakresach od 400 nF do 400 µF
±(5,0% w.w. + 10 cyfr) na podzakresie 200 µF
- częstotliwość:
podzakresy pomiarowe: 100 Hz/1 kHz/10 kHz/100 kHz/1 MHz/30 MHz
rozdzielczość wskazania: 0,01 Hz/1 Hz/10 Hz/100 Hz/1 kHz/10 kHz
dokładność pomiaru:
±(0,5% w.w. + 4 cyfry)
czułość wejścowa: 1,0 V
- współczynnik wypełnienia
zakres pomiaru: od 0,1% do 99,9%
czułość wejściowa: 1,0 V
- temperatura w °C/°F
podzakresy pomiarowe: od -20°C do 400°C i od 400°C do 1000°C
rozdzielczość wskazania: 0,1°C/1°C
dokładność pomiaru: ±(1,0% w.w. + 50 cyfr)/±(1,5% w.w. + 15 cyfr)
podzakresy pomiarowe: od 0°F do 750°F i od 750°F do 1832°F
rozdzielczość wskazania: 1°F
dokładność pomiaru: ±(1,0% w.w. + 50 cyfr)/±(1,5% w.w. + 5 cyfr)
sonda temperaturowa - z czujnikiem termoparowym typu K, przewód sondy zakończony dwoma wtykami banankowymi, sonda jest w komplecie z przyrządem
- wzmocnienie tranzystora:
test tranzystorów npn i pnp
zakres wyświetlania: od 0 do 1000
Ib = 1 mA, Vce = 2,1 V
do pomiaru używa się specjalnego adaptera wtykanego w gniazda banankowe multimetru (jest w komplecie z przyrządem)
• Funkcje testowe:
- test diody: przyrząd wskazuje spadek napięcia na złączu spolaryzowanym w kierunku przewodzenia
- test ciągłości obwodu: sygnalizator dźwiękowy włącza się, gdy rezystancja obwodu jest mniejsza od 50 Ω
• Inne funkcje i własności:
- impedancja wejściowa: 10 MΩ
- pasmo pomiaru: 40 - 400 Hz
- zakres temperatur pracy: 0 - 40 °C - przy wilgotności względnej: <80%
- wskazanie wartości względnej (REL)
- wskazanie wartości MAX/MIN
- zamrażanie wskazania wyświetlacza (HOLD)
- interfejs USB
• Zasilanie:
- 3 V, 2 x 1,5 V (2 baterie LR03)
- automatyczne wyłączanie zasilania: po 15 minutach
- sygnalizacja niskiego napięcia baterii
• Wymiary: 192 x 95 x 48 mm
• Masa: ok. 390 g (z bateriami)
• Wyposażenie standardowe:
- komplet przewodów pomiarowych zakończonych z jednej strony sondami szpilkowymi, a z drugiej wtykami kątowymi, banankowymi, bezpiecznymi (z osłoną ochronną)
- sonda temperaturowa TP01 (termopara typu K) zakończona wtykami banankowymi
- adapter do pomiaru wzmocnienia tranzystora (pnp/npn)
- dwie baterie LR03
- CD z programem użytkowym "DMM Data Precessor"
- przewód USB (do połączenia przyrządu z komputerem)
- osłona gumowa (żółta) założona
- instrukcja obsługi
