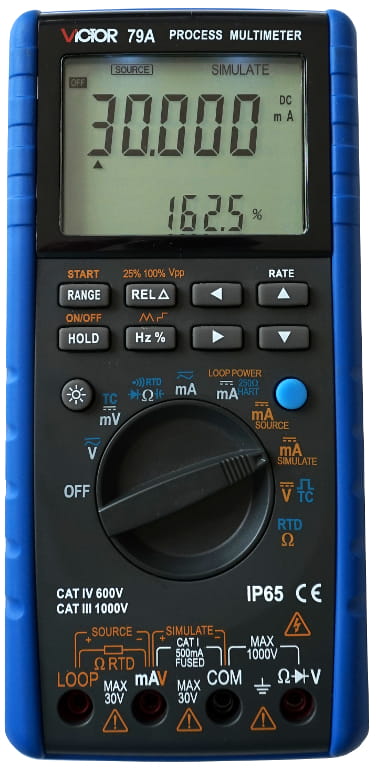

VICTOR 79A+

WYJŚCIE
• Źródła napięciowe DCV:
Podzakres: 100 mV:
- zakres ustawiania: -10,00 mV-110,00 mV
- rozdzielczość ustawiania: 0,01 mV
- dokładność: 0,2% + 4 cyfry
- maksymalny prąd wyjściowy: 0,5 mA
Podzakres: 1000 mV:
- zakres ustawiania: -100,0 V-1100,0 mV
- rozdzielczość ustawiania: 0,1 mV
- dokładność: 0,2% + 4 cyfry
- maksymalny prąd wyjściowy: 2 mA
Podzakres: 10 V:
- zakres ustawiania: -1,000 V-11,000 V
- rozdzielczość ustawiania: 1 mV
- dokładność: 0,2% + 4 cyfry
- maksymalny prąd wyjściowy: 5 mA
• Źródło prądowe DCI:
Zakres: 30 mA:
- zakres ustawiania: 0,000 - 33,000 mA
- rozdzielczość ustawiania: 0,001 mA
- dokładność: 0,2% + 4 cyfry
- 20 mA przy maksymalnym obciążeniu 1 kΩ
- 30 mA przy maksymalnym obciążeniu 600 Ω
• Źródło prądowe SIMULATE:
Symulacja sygnału wyjściowego nadajnika
Zakres: -30 mA:
- zakres ustawiania: 0,000 - -33,000 mA
- rozdzielczość ustawiania: 0,001 mA
- dokładność: 0,2% +4 cyfry
- 20 mA przy maksymalnym obciążeniu 1 kΩ
- 30 mA przy maksymalnym obciążeniu 600 Ω
• Zasilanie pętli LOOP:
Zakres: 24 V:
- dokładność: ±10%
- maksymalny prąd wyjściowy: 35 mA
• Symulacja rezystancji wzorcowej OHM:
Zakres: 400 Ω:
- zakres ustawiania: 0,0 - 400,0 Ω
- rozdzielczość ustawiania: 0,1 Ω
- dokładność: 0,2% + 4 cyfry
- prąd wymuszany: ±0,5 - 3 mA
- gdy prąd wymuszany przekroczy ±0,5 - 3 mA, to należy uwzględnić dodatkowy błąd równy 0,1 Ω;
wartość dokładności nie uwzględnia rezystancji doprowadzeń pomiarowych.
• Symulacja termopary TC:
Skala termometryczna ITS-90, podane wartości dokładności nie zawierają błędu kompensacji zimnych końców
Zakresy: R,S,B,K,E,J,T,N:
- R: od 0 °C do 1767 °C
- rozdzielczość ustawiania: 1 °C
- dokładność: 0,2% + 3 °C (≤ 100 °C) i 0,2% + 2 °C (> 100 °C)
- S: od 0 °C do 1767 °C
- rozdzielczość ustawiania: 1 °C
- dokładność: 0,2% + 3 °C (≤ 100 °C) i 0,2% + 2 °C (> 100 °C)
- B: od 600 °C do 1820 °C
- rozdzielczość ustawiania: 1 °C
- dokładność: 0,2% + 3 °C (≤ 100 °C) i 0,2% + 2 °C (> 100 °C)
- K: od -200,0 °C do 1372,0 °C
- rozdzielczość ustawiania: 0,1 °C
- dokładność: 0,2% + 2 °C (≤ -100 °C) i 0,2% + 1 °C (> -100 °C)
- E: od -200,0 °C do 1000,0 °C
- rozdzielczość ustawiania: 0,1 °C
- dokładność: 0,2% + 2 °C (≤ -100 °C) i 0,2% + 1 °C (> -100 °C)
- J: od -200,0 °C do 1200,0 °C
- rozdzielczość ustawiania: 0,1 °C
- dokładność: 0,2% + 2 °C (≤ -100 °C) i 0,2% + 1 °C (> -100 °C)
- T: od -250,0 °C do 400,0 °C
- rozdzielczość ustawiania: 0,1 °C
- dokładność: 0,2% + 2 °C (≤ -100 °C) i 0,2% + 1 °C (> -100 °C)
- N: od -200,0 °C do 1300,0 °C
- rozdzielczość ustawiania: 0,1 °C
- dokładność: 0,2% + 2 °C (≤ -100 °C) i 0,2% + 1 °C (> -100 °C)
• Symulacja sond rezystancyjnych RTD:
Skala termometryczna Pt100-385, prąd wymuszany ±1 mA, podane wartości dokładności nie zawierają rezystancji przewodów pomiarowych
Podzakres: Pt100:
- zakres ustawiania: -200,0 - 850,0 °C
- rozdzielczość ustawiania: 0,1 °C
- dokładność: 0,2% + 0,6 °C
Podzakres: Cu50:
- zakres ustawiania: -50,0 - 150,0 °C
- rozdzielczość ustawiania: 0,1 °C
- dokładność: 0,2% + 0,6 °C
• Generator sygnału prostokątnego/trójkątnego FREQ:
Sygnał prostokątny, wypełnienie 50%, poziom regulowany od 1 do 11 V p-p
Podzakres 100,0 Hz: 1,0 Hz-110,0 Hz, 0,1 Hz, 0,2% + 2 cyfry
Podzakres 1 kHz: 0,100 kHz-1,100 kHz, 1 Hz, 0,2% + 2 cyfry
Podzakres 10 kHz: 1,0 kHz-11,0 kHz, 0,1 kHz, 0,2% + 2 cyfry
Parametry obciążenia: pojemnościowe, ≥ 0,01 µF

WEJŚCIE
Funkcje pomiarowe:
• Napięcie stałe DCV:
- podzakresy: 50m/500m/5/50/500/1000 V
- rozdzielczość wskazania: 0,01m/0,1m/0,001/0,01/0,1/1 V
- dokładność pomiaru: 0,1% w.w. + 4 cyfry
• Napięcie przemienne ACV:
- podzakresy: 5/50/500/1000 V
- zakres pomiaru na podzakresie 1000 V: 0 - 750 V
- rozdzielczość wskazania: 0,001/0,01/0,1/1/V
- dokładność pomiaru:
na podzakresie 5V:
0,5% w.w. + 4 cyfry (< 400 Hz)
5% w.w. + 4 cyfry (> 400 Hz)
na pozostałych podzakresach: 0,5% w.w. + 4 cyfry
- pomiar typu True RMS
- pasmo pomiaru: 20 Hz - 1 kHz
• Prąd stały DCI:
- podzakresy: 50/500 mA
- rozdzielczość wskazania: 0,001/0,01 mA
- dokładność pomiaru: 0,1% w.w. + 5 cyfr
• Prąd przemienny ACI:
- podzakresy: 50/500 mA
- rozdzielczość wskazania: 0,001/0,01 mA
- dokładność pomiaru 0,5% w.w. + 10 cyfr:
- pomiar typu True RMS
- pasmo pomiaru: 20 Hz - 1 kHz
• Rezystancja R:
- podzakresy: 500/5k/50k/500k/5M/50 MΩ
- rozdzielczość wskazania: 0,1/0,001k/0,01k/0,1k/0,001M/0,01 MΩ
0,1% w.w. + 4 cyfry na podzakresach: 0,5/5k/50k
0,5% w.w. + 4 cyfry na podzakresie 500 kΩ
1% + 4 cyfry na podzakresach 5/50 MΩ
• Częstotliwość FREQ:
- podzakresy: 10/100/1k/10k/100 kHz
- rozdzielczość wskazania: 0,0001/0,001/0,01/0,0001k/0,001 kHz
- dokładność pomiaru: 0,02% w.w. + 4 cyfry
• Współczynnik wypełnienia DUTY:
- zakres pomiaru: 10%-99%
- rozdzielczość wskazania: 0,1%
- dokładność pomiaru: 1% w.w.
• Test diody:
- podzakres pomiarowy: 2 V
- rozdzielczość wskazania: 0,001 V
- dokładność pomiaru: 1% w.w. + 10 cyfr
Test ciągłości obwodu:
- rozdzielczość pomiaru 0,1 Ω
- próg zadziałania sygnalizacji dźwiękowej stanu ciągłości: rezystancja obwodu ≤ 50 Ω
• Temperatura mierzona termoparą TC:
Podzakresy: R,S,B,K,E,J,T,N:
- R: od -40 °C do 1760 °C
- rozdzielczość wskazania: 1 °C
- dokładność: 0,5% + 3 °C (≤ 100 °C) i 0,5% + 2 °C (> 100 °C)
- S: od -200 °C do 1760 °C
- rozdzielczość wskazania: 1 °C
- dokładność: 0,5% + 3 °C (≤ 100 °C) i 0,5% + 2 °C (> 100 °C)
- B: od 400 °C do 1800 °C
- rozdzielczość wskazania: 1 °C
- dokładność: 0,5% + 3 °C (≤ 100 °C) i 0,5% + 2 °C (> 100 °C)
- K: od -200 °C do 1350 °C
- rozdzielczość wskazania: 1 °C
- dokładność: 0,5% + 2 °C (≤ -100 °C) i 0,5% + 1 °C (> -100 °C)
- E: od -200 °C do 700 °C
- rozdzielczość wskazania: 1 °C
- dokładność: 0,5% + 2 °C (≤ -100 °C) i 0,5% + 1 °C (> -100 °C)
- J: od -200 °C do 950 °C
- rozdzielczość wskazania: 1 °C
- dokładność: 0,5% + 2 °C (≤ -100 °C) i 0,5% + 1 °C (> -100 °C)
- T: od -200 °C do 400 °C
- rozdzielczość wskazania: 1 °C
- dokładność: 0,5% + 2 °C (≤ -100 °C) i 0,5% + 1 °C (> -100 °C)
- N: od -200 °C do 1300 °C
- rozdzielczość wskazania: 1 °C
- dokładność: 0,5% + 2 °C (≤ -100 °C) i 0,5% + 1 °C (> -100 °C)
• Temperatura mierzona sondą rezystancyjną RTD:
Podzakres: Pt100:
- zakres pomiaru: -200 - 850 °C
- rozdzielczość wskazania: 1 °C
- dokładność: 0,5% w.w. + 3 °C
Podzakres: Cu50:
- zakres ustawiania: -50 - 150 °C
- rozdzielczość ustawiania: 1 °C
- dokładność: 0,5% w.w. + 3 °C
• Pojemność CAP:
- podzakresy: 10n/100n/1000n/10µ/100µ/1000µ/10m/100 mF
- rozdzielczość wskazania: 0,01n/0,1n/1n/0,01µ/0,1µ/1µ/0,01 mF/0,1 mF
5% w.w. + 50 cyfr na podzakresach: 10 nF, 10 mF i 100 mF
5% w.w. + 5 cyfry na pozostałych podzakresach

Inne własności:
• Duży, wielofunkcyjny, podwójny wyświetlacz ciekłokrystaliczny
- długość sekcji cyfrowych: 4 cyfry/5 cyfr (do pomiaru prądu i wyprowadzania sygnału)
- białe podświetlenie typu LED z automatycznym wyłączaniem
• Odświeżanie wskazania:
Tryb szybki FAST: 20 razy na sekundę
Tryb wolny SLOW: 5 razy na sekundę
• Zmiana podzakresu: ręczna ub automatyczna (zależnie od wyboru)
• Zamrażanie bieżącego wskazania (hold)
• Wewnętrzna kompensacja zimnych końców
• Czas wygrzewania: 10 minut
• Automatyczna kalibracja z płyty czołowej
• Automatyczne wyłączanie podświetlenia wyświetlacza (możliwość regulacji od 0 do 9999 s, 0 - wyłączenie tej funkcji)
• Automatyczne wyłączanie zasilania: po 10 minutach braku aktywności operatora (wartość ustawiona fabrycznie); możliwość regulacji od 0 do 9999 min, 0 - wyłączenie tej funkcji)
• Ochrona przed przepięciami: 8 kV (zgodnie z IEC61010.1-2001)
• Maks. napięcie: 600 V p-p (między wszystkimi gniazdami wejściowymi a masą uziemienia)
• Maks. napięcie: 30 V DC (między wszystkimi gniazdami wyjściowymi a masą uziemienia)
• Ochrona przed przeciążeniem:
- Gniazdo V-COM: 1000 V AC przez 10 s
- Gniazdo mAV: 500 mA/250 V - szybki bezpiecznik 500 mA/250 V
• Zgodność z normą bezpieczeństwa IEC61010-1 kat. IV 600 V, kat. III 1000 V, stopień zanieczyszczenia 2
• Kompatybilność elektromagnetyczna: Zgodność z normą IEC61326-1 dla urządzeń grupy I i klasy B
• Zakres temperatur i wilgotności względnych pracy: 0 - 40°C, ≤ 85% (brak kondensacji)
• Zakres temperatur i wilgotności względnych składowania: -20 - 60°C, ≤ 90% (brak kondensacji)
• Stopień ochrony przed wnikaniem wody i kurzu: IP65
• Zasilanie:
- 6 V, 4 baterie LR6
- czas pracy: ok. 100 h - pomiar, ok. 50 h - tryb wyprowadzania SIMULATE - prąd płynie z zewnętrznego źródła napięcia, ok. 2,5 h - tryb wyprowadzania SOURCE - prąd płynie z miernika, 20 mA przy obciążeniu 1000 Ω
• Wymiary: 206 x 97 x 60 [mm]
• Masa: ok. 500 g
• Akcesoria:
- zestaw przewodów pomiarowych zakończonych z jednej strony sondami szpilkowymi (standardu 2 mm), a z drugiej wtykami banankowymi (standardu 4 mm)
- 2 nakręcane chwytaki krokodylowe (czarny i czerwony), izolowane
- 4 szt. baterii alkalicznych LR6
- osłona gumowa (niebieska)
- torba
- instrukcja obsługi
