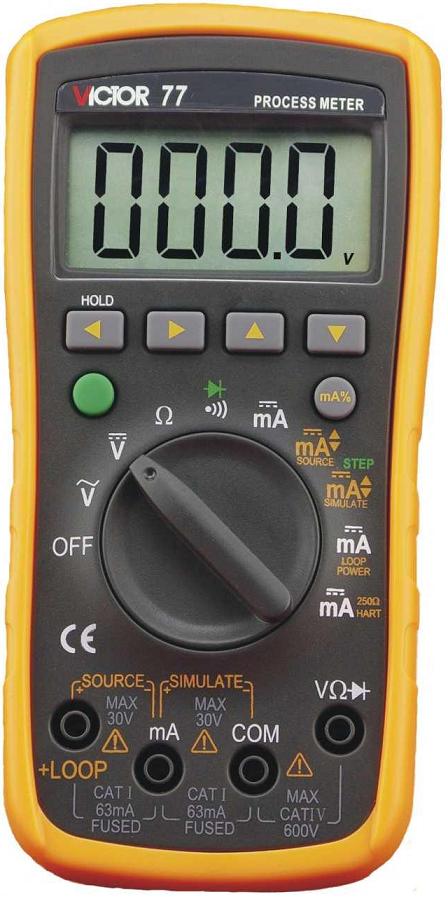

VICTOR 77

Źródła:
• Źródło prądowe 20 mA:
- zakres ustawiania: 0,000-22,000 mA
- rozdzielczość ustawiania: 0,001 mA
- dokładność ustawiania: 0,2% + 4 cyfry
- prąd 20 mA przy maksymalnym obciążeniu 1 kΩ
- maksymalne napięcie doprowadzane do gniazd wyjściowych: 30 V
- ochrona wyjścia: bezpiecznik szybki 63 V/250 V
- wyprowadzanie (ręczne)ze skokiem 25% lub 100% (zwiększanie lub zmniejszanie) za każdym naciśnięciem przycisku
• Symulacja sygnału wyjściowego sterownika -20 mA (SIMULATE):
- zakres ustawiania: 0,000 - -22,000 mA
- rozdzielczość ustawiania: 0,001 mA
- dokładność ustawiania: 0,2% + 4 cyfry
- prąd 20 mA przy maksymalnym obciążeniu 1 kΩ
- zasilacz zewnętrzny: 5 - 28 V
- maksymalne napięcie doprowadzane do gniazd wyjściowych: 30 V
- ochrona wyjścia: bezpiecznik szybki 63 V/250 V
- wyprowadzanie ze skokiem 25% lub 100% (zwiększanie lub zmniejszanie) za każdym naciśnięciem przycisku
• Zasilacz 24 V:
- zasilanie obwodu pętli i jednoczesny pomiar w niej prądu
- dokładność ±10%
- maksymalny prąd wyjściowy 25 mA
• Wewnętrzny rezystor sprzężenia zwrotnego 250 Ω przeznaczony do wykorzystania przy kalibracji urządzeń pomiarowych i sterujących komunikujących się za pomocą protokołu HART
Funkcje pomiarowe:
Szybkość pomiaru: 2,5 pomiarów na sekundę
• Napięcie stałe: zakres 50 V, rozdzielczość wskazania 10 mV
- dokładność pomiaru 0,5% w.w. + 4 cyfry
- impedancja wejściowa 10 MΩ
- ochrona przed przeciążeniem: 600 V (wartość międzyszczytowa)
• Napięcie przemienne: zakres 500,0 V, rozdzielczość wskazania 100 mV
- dokładność pomiaru: 0,5% w.w. + 20 cyfr (w paśmie: 45 Hz - 100 Hz) i 2% w.w. + 20 cyfr (w paśmie: 100 Hz - 400 Hz)
- impedancja wejściowa 10 MΩ, < 10 pF
- ochrona przed przeciążeniem: 600 V (wartość międzyszczytowa)
• Rezystancja: zakres 5 kΩ, rozdzielczość wskazania 0,001 kΩ
- dokładność pomiaru: 0,5% w.w. + 4 cyfry
- dokładność pomiaru nie uwzględnia rezystancji przewodów pomiarowych
- napięcie na nieobciążonym wejściu pomiarowym: < 5 V
- ochrona przed przeciążeniem: 600 V
• Prądu stałego: zakres 20 mA, rozdzielczość wskazania 0,001 mA
- dokładność pomiaru: 0,2% w.w. + 4 cyfry - ochrona przed przeciążeniem: bezpiecznik szybki 63 mA/250 V
• Test ciągłości obwodu (z sygnalizacją dźwiękową tego stanu)
- podzakres 500 Ω, rozdzielczość 0,1 Ω
- próg zadziałania sygnalizacji dźwiękowej: 20 Ω
- prąd zwarciowy: 0,1 mA
- ochrona przed przeciążeniem: 600 V (wartość międzyszczytowa) - napięcie na nieobciążonym wejściu pomiarowym: < 5 V
• Test diody:
- podzakres 2 V, rozdzielczość wskazania: 0,001 V
- dokładność: 1% w.w. + 20 cyfr
- prąd zwarciowy: 0,1 mA
- napięcie na nieobciążonym wejściu pomiarowym: < 5 V
- ochrona przed przeciążeniem: 600 V (wartość międzyszczytowa)
Inne funkcje:
• Wyświetlacz ciekłokrystaliczny
- maksymalne wskazanie 4000
- wskazanie długości 4 cyfr (5 cyfr przy pomiarze i wyprowadzaniu prądu)
- zamrażanie bieżącego wskazania (hold)
• Wbudowany funkcja testu własnego kalibracją przy zamkniętej obudowie - nie ma potrzeby wykonywania wewnętrznej kalibracji
• Zasilanie: napięcie stałe 3 V (dwie baterie alkaliczne typu LR6 (AA))
- symbol rozładowania baterii - na wyświetlaczu
• Czas pracy baterii (przy zasilaniu z baterii alkalicznych):
- 100 h - przy pomiarze dowolnego parametru,
- 50 h - przy wyprowadzaniu prądu stałego w trybie symulacji nadajnika,
- 2,5 h - przy wyprowadzaniu prądu ze źródła = 20 mA (obciążenie 1000 Ω)
• Automatyczne wyłączanie zasilania (po 15 minutach braku aktywności operatora)
• Czas podgrzewania: 10 minut
• Bezpieczeństwo: zgodność z normą IEC61010-1<, kat. IV 600 V, kat. III 1000 V
- wejście COM/V: kat. IV 600 V,
- wyjście SOURCE (źródło prądowe): kat. I 63 mA,
- wyjście SIMULATE (symulacja nadajnika:: kat. I 63 mA
• Zakres temperatur pracy: od 0 do 40 °C
• Wymiary i masa: 180 x 90 x 47 [mm], ok. 500 g
• Akcesoria (w komplecie fabrycznym):
- komplet przewodów pomiarowych zakończonych sondami szpilkowymi
- chwytaki krokodylowe 2 szt. czerwony i czarny nasuwane na sondy przewodów pomiarowych
- dwie baterie LR6, alkaliczne
- dwa bezpieczniki, zapasowe
- osłona gumowa, żółta, założona na przyrząd
- instrukcja obsługi
