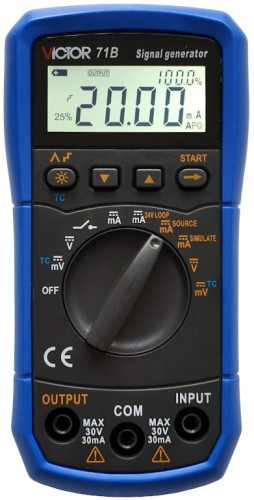

VICTOR 71B

Wyprowadzanie sygnału:
• Symulowanie sond temperaturowych z czujnikiem termoparowym typu: R, S, B, K, E, J, T i N (jednoczesne wyprowadzanie i pomiar temperatury)
- wyświetlanie temperatury w °C lub °F (do wyboru)
- automatyczna lub ręczna kompensacja zimnych końców (do wyboru)
Przy wyprowadzaniu sygnału prądowego przyrząd może pracować w jednym z dwóch trybów:
SOURCE (źródło prądowe) - przyrząd wyprowadza prąd stały
SIMULATE (tryb analogowy) - przyrząd pobiera prąd stały z zewnętrznego źródła napięciowego)
• Funkcja źródła prądowego (tryb SOURCE) z regulacją na jednym zakresie 20 mA, w przedziale od 0,00 do 22,00 mA
- wyprowadzanie prądu ręczne z ustawianiem dokładnym (co 0,01 mA) lub skokowym (co 25% lub 100%), w przedziale 4-20 mA lub 0-20 mA - do wyboru w ustawieniach wstępnych przyrządu (tryb SETUP)
- wyprowadzanie prądu automatyczne, w postaci przebiegu zmieniającego się w czasie (funkcja RAMP), w przedziale 4-20 mA lub 0-20 mA - do wyboru w ustawieniach wstępnych przyrządu (tryb SETUP), wyzwalanie i zatrzymywanie wyprowadzania przez naciśnięcie przycisku →
• Funkcja nadajnika analogowego (tryb SIMULATE): wyprowadzanie prądu stałego, pobieranego ze źródła zewnętrznego, maksymalnie -20 mA, w zakresie od 0,00 do -22,00 mA, z rozdzielczością 0,01 mA, przy zasilaniu zewnętrznym napięciem stałym od 5 do 28 V
• Funkcja źródła napięciowego z regulacją na dwóch podzakresach 100 mV i 10 V (z możliwością przeprogramowania na 5 V), w przedziale od 0,0 mV do 110,0 V i odpowiednio od 0,00 V do 11,00 V
podzakres 10 V (lub ew. 5 V):
- wyprowadzanie napięcia ręczne z ustawianiem dokładnym (co 10 mV) - w przedziale 11 V lub skokowym (co 25% lub 100%) - w przedziale 0-11 V lub 1-5 V - do wyboru w ustawieniach wstępnych przyrządu - tryb SETUP)
- wyprowadzanie napięcia automatyczne, w postaci przebiegu zmieniającego się w czasie (funkcja RAMP), w przedziale 0-11 V (lub 1-5 V - do wyboru w ustawieniach wstępnych przyrządu - tryb SETUP), wyzwalanie i zatrzymywanie wyprowadzania przez naciśnięcie przycisku →
podzakres 100 mV:
- wyprowadzanie napięcia ręczne z ustawianiem dokładnym (co 100 µV) - w przedziale 0-110 µV
• Zasilanie pętli (funkcja LOOP): zapewnia zasilanie pętli napięciem 24 V generowanym z dokładnością ±10% i jednoczesny pomiar prądu (maksymalny prąd wyprowadzany 25 mA)
• Funkcja konfiguracji wstępnej SETUP (ustawianie przy włączaniu przyrządu):
- automatyczne wyłączanie zasilania przyrządu (włączone/wyłączone)
- automatyczne wyłączanie podświetlenia wyświetlacza (włączone/wyłączone)
- rozpiętość regulacji prądu: 4-20 lub 0-20
- rozpiętość regulacji napięcia: 0-10 lub 1-05
- jednostka temperatury: C lub °F
- kompensacja zimnych końców: włączona/wyłączona
- metoda kompensacji zimnych końców: automatyczna/ręczna
- zakres temperatury kompensacji zimnych końców: od -10,0 °C do 50,0 °C (od 0,0 °F do 122,0 °F)
- powrót do fabrycznych wartości domyślnych
Funkcje pomiarowe:
• Temperatura: pomiar sondą z czujnikiem termoparowym typu: R, S, B, K, E, J, T i N
- wyświetlanie temperatury w °C lub °F (do wyboru)
- automatyczna lub ręczna kompensacja zimnych końców (do wyboru)
• Napięcie stałe: dwa podzakresy 100 mV i 30 V
• Prąd stały: jeden zakres 20 mV (brak podziału na podzakresy)
• Test stanu przełącznika (odpowiednik testu ciągłości obwodu):
gdy wynik testu jest - zwarty -: na ekranie zostaje wyświetlony wskaźnik ON i rozlega się sygnał dźwiękowy,
gdy wynik testu jest - rozwarty - (rezystancja styku jest > 20 kΩ): na ekranie zostaje wyświetlony wskaźnik OFF
• Wyświetlanie w procentach ustawianego i zmierzonego napięcia lub prądu:
- zakres wyświetlania w procentach napięcia:
0 - 10 V: od 0,0% do 300,0%,
1 - 5 V: od -25,0% do 750,0%,
- zakres wyświetlania w procentach prądu:
4 - 20 mA: od -25,0% do 112,5%,
0 - 20 mA: od 0,0% do 110,0%
• Ochrona przed przeciążeniem: 50 mA/30 V
• Zakres temperatur i wilgotności względnych otoczenia pracy: od 0 ºC do 40 ºC, < 85% (bez kondensacji)
• Zakres temperatur i wilgotności względnych otoczenia składowania: od -20 ºC do 60 ºC, < 90% (bez kondensacji)
• Podane wartości dokładności wyprowadzania i pomiaru są słuszne w zakresie temperatur i wilgotności względnych otoczenia: 23 ± 5 ºC, < 75% (bez kondensacji)
• Współczynnik temperaturowy: 0,1 × dokładność podstawowa/ºC (w przedziałach temperatury < 18 ºC i > 28 ºC)
• Warunki otoczenia użytkowania: pomieszczenia zamknięte i teren (obudowa przyrządu nie jest wodoszczelna), na wysokościach: do 2000 m n.p.m.
• Sygnalizacja przekroczenia podzakresu: wyświetlenie wskaźnika OL
• Wyświetlacz ciekłokrystaliczny podświetlany za pomocą białych LED-ów
- wymiary: 46 na 20 mm
- dwa pola cyfrowe o długość 4 cyfr
- szybkość odświeżania wskazania cyfrowego: od 2 do 3 razy na sekundę
- podświetlanie włączane i przyciskiem i wyłączane automatycznie wyłączanie po 30 sekundach
• Zasilanie:
- napięcie zasilania: stałe 9 V (jedna bateria alkaliczna 6LR61)
- sygnalizacja stanu rozładowania baterii: wyświetlenie znaku baterii
- automatyczne wyłączanie zasilania: po 15 minutach braku aktywności operatora(wartość domyślna)
- zużycie energii (gdy używa się baterii alkalicznej):
pomiar prądu pętli i wyprowadzanie prądu stałego: (tryb źródła SOURCE, 20 mA - przy obciążeniu równym 1000 Ω): ok. 1000 mVA
pozostałe funkcje użytkowe: ok. 300 mVA
• Czas wygrzewania niezbędny przed pomiarem i wyprowadzaniem sygnału: 10 min
• Wymiary: 147 (długość) × 75 (szerokość) × 42 (wysokość) [mm]
• Masa: ok. 230 g
• Cykl kalibracji: jeden rok
• Zawartość opakowania fabrycznego (wyposażenie standardowe): kalibrator VICTOR 71B, instrukcja obsługi, komplet (para) przewodów pomiarowych (czerwony i czarny)zakończonych sondami szpilkowymi, para chwytaków krokodylowych (czerwony i czarny) nasuwanych na sondy przewodów pomiarowych, jedna bateria alkaliczna typu 6LR61, futerał z tworzywa zamykany na suwak

DANE TECHNICZNE
Wyprowadzanie sygnału
• Napięcie stałe:
- podzakresy wyprowadzania: 100 mV (regulacja od 0,0 mV do 110,0 mV), 10 V (regulacja od 0,00 V do 11,00 V)
- rozdzielczość: 100 µV, 10 mV
- dokładność: 0,2% w.u. + 4 cyfry
- maksymalny prąd wyprowadzany: 5 mA (przy < 10 V)
• Prąd stały (funkcja SOURCE):
- zakres wyprowadzania: 20 mA (regulacja od 0,00 do 22,00 mA)
- rozdzielczość: 0,01 mA
- dokładność: 0,2% w.u. + 4 cyfry
- maksymalny prąd wyprowadzany: 20 mA - przy maksymalnym obciążeniu równym: 1 kΩ
Uwaga: w.u. - wartość ustawiana
• Funkcja symulacji (SIMULATE) nadajnika analogowego:
- zakres pobierania prądu: -20 mA (regulacja od 0,00 do -22,00 mA)
- rozdzielczość: 0,01 mA
- zewnętrzne zasilanie: od 5 do 28 V
- maksymalny prąd: 20 mA - przy obciążeniu równym: 1 kΩ
• Zasilanie pętli (funkcja LOOP):
- napięcie zasilania: 24 V
- dokładność zasilania: ± 10%
- maksymalny prąd wyjściowy: 25 mA
• Symulacja termopary:
Funkcja wykorzystuje skalę termometryczną ITS-90, a podane dokładności pomiaru nie zawierają błędu kompensacji zimnych końców i wpływu potencjału termoelektrycznego.
R: od 0°C do 1760°C,
S: od 0°C do 1760°C,
B: od 400 °C do 1800°C,
K: od 0 °C do 1350°C,
E: od 0°C do 700°C,
J: od 0°C do 950°C,
T: od 0°C do 400°C,
N: od 0°C do 1300°C
- rozdzielczość wyprowadzania: 1 °C
- dokładność: 0,2% w.u. + 4 cyfry
Obciążenie pojemnościowe: ≥ 0,01 µF
Funkcje pomiarowe:
• Pomiar napięcia stałego:
- podzakresy pomiarowe:
100 mV (zakres wskazywania od -10,0 mV do 110,0 mV)
30 V (zakres wskazywania od -5,00 V do 30,00 V)
- rozdzielczość wskazania: 100 µV, 10 mV
- dokładność pomiaru: 0,2% w.w. + 4 cyfry
- impedancja wejściowa: podzakres 30 V: 300 kΩ (wartość znamionowa), podzakres 100 mV: > 1 MΩ (wartość znamionowa)
- tłumienie sygnału współbieżnego CMRR (50 Hz lub 60 Hz) > 80 dB
- SMRR (50 Hz lub 60 Hz) > 40 dB
- ochrona przeciwprzepięciowa: 30 V (wartość międzyszczytowa)
• Pomiar prądu stałego:
- jeden zakres pomiarowy 20 mA (regulacja od 0,00 mA do 22,00 mA)
- rozdzielczość wskazania 0,01 mA
- dokładność pomiaru: 0,2% w.w. + 4 cyfry
- ochrona przeciwprzepięciowa: 50 mA/30 V
- napięcie w stanie obciążenia: ok. 18 mV/mA
• Pomiar temperatury termoparą:
Funkcja pomiaru termoparowego wykorzystuje skalę termometryczną ITS-90, a podana wartość dokładności nie zawiera błędu kompensacji zimnych końców oraz wpływu potencjału termoelektrycznego.
R: od 0 °C do 1760°C,
S: od 0 °C do 1760°C,
B: od 400 °C do 1820 °C,
K: od -200 °C do 1370°C,
E: od -200°C do 1000°C,
J: od -200°C do 1200°C,
T: od -200°C do 400°C,
N: od -200°C do 1300 °C.
- rozdzielczość wskazania: 1 °C
- dokładność pomiaru: 0,2% w.w. + 4 cyfry
Uwaga: w.w. - wartość wskazywana
