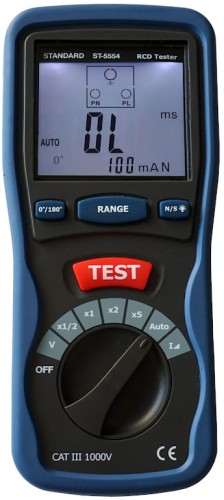

Standard Instruments ST-5554 - tester wyłączników różnicowoprądowych

• Przyrząd mierzy i wyświetla:
- czas wyłączenia wyłącznika różnicowoprądowego, - prąd wyłączania wyłącznika różnicowoprądowego (w momencie wyłączenia),
- napięcie sieci
• Testuje wyłączniki różnicowoprądowe typu N i S, rodzaju A lub A
• Pracuje w układach sieci TN i TT
• Ustawianie (w trakcie konfigurowania do pomiaru) typu wyłącznika różnicowoprądowego: N - bezzwłoczny, S - zwłoczny
• Ustawianie (w trakcie konfigurowania do pomiaru) znamionowej wartości prądu wyłączania (czułości) wyłącznika różnicowoprądowego I_ΔN: 10 mA/30 mA/100 mA/300 mA/500 mA i 1000 mA
• Ustawianie (w trakcie konfigurowania prądu pomiarowego) mnożnika: 0,5x, 1x, 2x, 5x różnicowego prądu znamionowego
Funkcje pomiarowe:
• Czas wyłączania wyłącznika różnicowoprądowego:
- podzakresy pomiarowe: od 0 do 2000 ms przy mnożniku 0,5x
od 10 do 500 ms przy mnożniku 1x
od 10 do 150 ms przy mnożniku 2x
od 10 do 40 ms przy mnożniku 5x
- rozdzielczość wskazania: 1 ms
- dokładność pomiaru: ±(2% w.w. + 2 cyfry)
• Prąd wyłączenia wyłącznika różnicowoprądowego, test przy narastającym stopniowo prądzie pomiarowym (funkcja ramp):
- prąd pomiarowy narasta stopniowo w zakresie od 0,4 x do 1,4 x I_ΔN
- dokładność pomiaru prądu wyłączania: ±10% w.w.
• Napięcie sieci:
230 V ±10%, rozdzielczość: 1 V, dokładność: ±(2% w.w. + 2 cyfry)
• W trakcie testowania wyłącznika różnicowoprądowego selektywnego nie są dostępne znamionowe prądy wyłączania wyłącznika I_ΔN: 10 mA/30 mA
• Wybór półokresu rozpoczęcia przepływu prądu pomiarowego: 0° (półokres dodatni) lub 180° (półokres ujemny)
• Po wybraniu (przełącznikiem obrotowym) funkcji pomiarowej czasu lub prądu wyłączania przyrząd ustawia się automatycznie w domyślny tryb pomiarowy z ustawieniami: 30 mA/N/0°/ms
• Tryb pomiaru automatycznego (wybierany przełącznikiem obrotowym), dostępne ustawienia: wybór znamionowego prądu różnicowego (przyciskiem RANGE) bez możliwości wyboru mnożnika, dostępny tylko półokres dodatni startu prądu pomiarowego, możliwość wyboru typu wyłącznika N lub S
• Duży ekran ciekłokrystaliczny z podświetleniem (dwa białe LED-y
- dwa pola cyfrowe długości 3 cyfr do wyświetlania wyniku pomiaru (prądu wyłączenia w mA lub czasu wyłączenia w ms) oraz ustawionego znamionowego prądu różnicowego (pomiarowego - w ms)
- podświetlenie włączane i wyłączanie przyciskiem
• Piktogram wtyku sieciowego (na ekranie) sygnalizujący za pomocą wskaźników: poprawności okablowania (N,G,H), braku uziemienia ochronnego, odwrócenia kolejności faz (pulsowanie wskaźników N i H, rozwarcia przewodu fazowego/neutralnego
- przy warunkach innych niż normalne (nie są włączone jednocześnie wszystkie wskaźniki N,G,H) funkcje testowe przyrządu zostają ograniczone
- przy braku uziemienia ochronnego jest dostępny wyłącznie pomiar napięcia sieci
• Napięcie pracy: 230 V +10%/-15%, 50 Hz
• Kategoria pomiarowa: kat. III, 1000 V
• Podwójna izolacja
• Spełnia wymagania norm:
- bezpieczeństwo: IEC 61010-1, IEC 61557-6 NF EN 61557-6
- kompatybilność elektromagnetyczna (EMC): IEC 61236
• Blokada pracy i sygnalizacja ostrzegawcza przy napięciu sieci 400 V i napięciu dotykowym > 50 V (przeliczonym dla I_ΔN
• Zakres temperatur otoczenia pracy: od -15 do +45 °C
• Zakres temperatur otoczenia składowania: od -25 do +70 °C
• Obudowa zintegrowana z niebieską osłoną przeciwpoślizgową
• Szczelność obudowy: IP40
• Odporność na narażenia mechaniczne: 1 J
• Zasilanie: 9 V, sześć baterii alkalicznych typu LR6 (AA)
- automatyczne wyłączanie zasilania
- sygnalizacja rozładowania baterii (przez wyświetlenie wskaźnika na ekranie)
• Wymiary, masa: 92 x 200 x 51 mm, masa 460 g (600 g z bateriami)
• Akcesoria (w komplecie fabrycznym): neseser sztywny, przewód sieciowy z wtykiem 2P+T pasującym do gniazd 10/16 A), sześć baterii LR6, instrukcja obsługi
