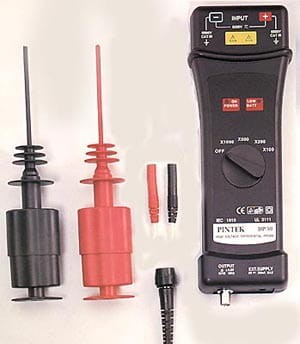

PINTEK DP-50

• Napięcie różnicowe: 6,5 kV (DC + AC szczytowe)
• Pasmo (obciążenie 50 Ω, - 3 dB): 55 MHz (z 100: 250 MHz)
• Tłumik (przełączany): X100, X200, X500, X1000
• Impedancja wejściowa: 54 MΩ//1,25 pF
• Napięcie pracy wspólnej: 6,5 kV DC + AC szczytowe)
• Napięcie pracy wspólnej skuteczne kat. II/kat. III: 6,5 kV
• Maksymalne napięcie pracy (DC + AC szczytowe):
- ±650 V na podzakresie X100,
- ±1300 V na podzakresie X200,
- ±3250 V na podzakresie X500,
- ±6500 V na podzakresie X1000
• Stosunek tłumienia pracy wspólnej (CMRR):
- 60 Hz: > 10000:1,
- 100 Hz: > 1000:1,
- 1 MHz: > 300:1
• Zakłócenia (przy obciążeniu 50 Ω): ≤ 2 mV (wartość skuteczna)
• Dokładność: ≤ ±2% (w zakresie temperatur zewnętrznych: od 20 do 30°C, wilgotność względna < 70%, po 20 minutach od włączenia)
• Maksymalne napięcie wyjściowe: ≤6,5 V
• Bezpieczeństwo: IEC 1010, kat. III 6500 V
• Zasilanie: zewnętrzne (6 - 9 V DC):
- sygnalizacja niskiego napięcia zasilania: < 6,5 V,
- automatyczne wyłączanie zasilania: < 5,5 V
• Wyposażenie fabryczne:
- ADP-220V: zasilacz sieciowy,
- BP-250: przewód połączeniowy BNC-BNC, rezystancja 50 Ω, długość 100 cm,
- BP-366: przewód połączeniowy, silikonowy, na napięcie 20 kV, długość 60 cm, zakończony dwoma wtykami banankowymi, ochronnymi, średnicy 4 mm (kolor wtyków: czerwony i czarny),
- BP-276N: chwytak krokodylowy, 1000 V/10 A, (2 szt.: czerwony i czarny),
- BP-266: chwytak pazurkowy, maks. 6500 V (DC+ACp-p) (2 szt.: czerwony i czarny)
