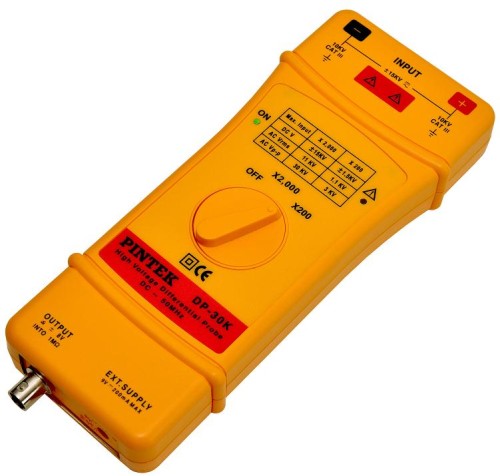

PINTEK DP-30K

• Maksymalne napięcie różnicowe: 30 kV (DC + AC szczytowe) lub 10 kV skuteczne
• Maksymalne napięcie między każdym wyprowadzeniem wejściowym a masą: 10 kV (skuteczne)
• Pasmo:
- DC - 50 MHz (-3 dB, obciążenie 50 Ω)
- DC - 25 MHz - przy tłumieniu X200
• Dwuzakresowy tłumik: X200, X2000
• Napięcie sygnału współbieżnego: 30 kV (DC + AC szczytowe)
• Napięcie sygnału współbieżnego: 11 kV (skuteczne, kat. II/kat. III)
• Rezystancja wejściowa (każde wejście): 20 MΩ ± 2%
• Pojemność wejściowa: 2,6 pF ± 5%
• Maksymalne napięcie pracy (DC+AC szczytowe):
≤ 3,0 kV przy tłumieniu X200
≤ 30 kV przy tłumieniu X2000
• Współczynik tłumienia sygnału współbieżnego (CMRR):
60 Hz: > 10000:1
100 Hz: > 1000:1
1 MHz: > 300:1
• Szumy (na obciążeniu 50 Ω): ≤ 1,0 mV (skuteczne)
• Impedancja wejściowa:
- różnicowa (między wejściem): 40 MΩ//1,3 pF
- między wyprowadzeniami a masą: 20 MΩ//2,6 pF
• Impedancja wyjściowa: 50 Ω
• Czas narastania:
- 7 ns - X2000
- 14 ns - X200
• Dokładność (w zakresie temperatur od 20 °C do 30 °C, wilgotności względnej 70%, po 20 minutach): ≤ ±2%
• Maksymalne napięcie wejściowe: ≤ ±8 V
• Zasilanie: zasilacz zewnętrzny 9 V DC/200 mA maks.
• Sygnalizacja przeciążenia: czerwony LED
• Bezpieczeństwo: zgodność z normą IEC 1010-1
- podwójna izolacja
- kategoria instalacyjna: III
• Znak CE: zgodność z normami: EN50081-1 i 50082-1
• Wymiary, masa: 220 x 85 x 30 [mm], 360 g
• Akcesoria w komplecie fabrycznym:
- BP-250 - przewód połączeniowy BNC/BNC (wtyki BNC izolowane)
- BP-366 - dwa przewody wysokonapięciowe zakończone po obu stronach wtykami banankowymi (4 mm), bezpiecznymi
- SP-230 - zasilacz sieciowy 230 V AC/9 V DC
- BP-266 - dwa chwytaki pazurkowe wysokonapięciowe
- BP-276N - dwa chwytaki krokodylowe
- instrukcja obsługi
