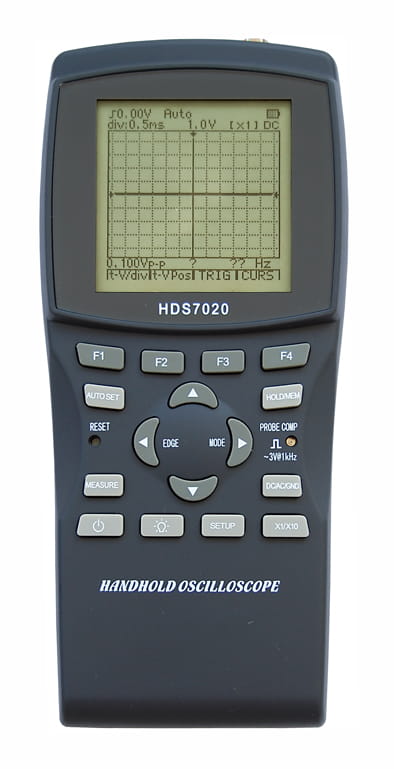

Labimed HDS-7020

• Jeden kanał
• Obsługa za pomocą menu głównego i szeregu podmenu oraz przycisków w tym przycisków funkcyjnych F1-F4 o zmiennym przyporządkowaniu wyświetlanym na dole ekranu
Odchylanie poziome:
• Pasmo 5 MHz
• Szybkość próbkowania 20 MSa/s (w czasie rzeczywistym)
• Długość rekordu: 250
• Liczba próbek na działkę: 10
• Tryby odchylania: automatyczny, normalny, jednorazowy
• Zakres ustawiania podstawy czasu: od 0,5 µs/dz do 20 s/dz, w sekwencji skoków 1, 2, 5
• Dokładność podstawy czasu: ±(0,01% + 0,1 dz.)
Odchylanie pionowe:
• Podzakresy ustawiania czułości: 10 mV/dz, 20 mV/dz, 40 mV/dz, 0,1 V/dz, 0,2 V/dz, 0,4 V/dz, 1 V/dz, 2 V/dz, 4 V/dz (przy tłumieniu sondy ustawionym na x1)
• Pasmo analogowe: 5 MHz
• Rozdzielczość: 8 bitów
• Liniowość: ±1 bit
• Typ sygnału wejściowego: AC, DC i GND (GND jako odniesienie przy automatycznym zerowaniu)
• Impedancja wejściowa: 1 MΩ/20 pF
• Dokładność: ±(3% + 0,1 dz.)
• Maksymalne napięcie wejściowe: 120 Vp (a.c. + d.c.)
• Zakres regulacji w pionie: ±6 dz. (0,1 dz. na skok regulacji)
• Kompensacja sondy, wyjście sygnału kalibracyjnego sondy: 3 V/1 kHz (regulacja na płycie czołowej)
• Kalibracja 0 V: w zakresie od -64 do +64 punktów
Wyzwalanie:
• Rodzaje wyzwalania: wyzwalanie automatyczne, normalne, jednorazowe
• Wybór zbocza wyzwalania: narastające, opadające
• Ustawianie poziomu wyzwalania: ±12 dz. (0,1 dz, na skok)
• Wybór miejsca wyzwalania: ±6 dz. (0,1 dz. na skok)
Pamięć przebiegów:
• 100 zdjęć ekranów
• Długość rekordu: 12,8 dz
Ekran:
• Ciekłokrystaliczny (LCD), graficzny, FSTN
• Rozdzielczość: 128x128 pikseli
• Wymiary pola obserwacji 71,7x71,7 [mm]
• Podświetlenie LED z funkcją automatycznego wyłączania po: 5, 10, 15, 20, 30, 40, 60, 120 s
• Ustawianie kontrastu: od 0 do 32
• Zamrażanie stanu ekranu (hold)
Inne funkcje:
• Kursory: ΔV, Δt, 1/Δt (częstotliwość)
• Funkcja AUTOSET - automatyczne ustawianie przed pomiarem czułości, podstawy czasu, poziomu wyzwalania i rodzaju prac
• Pomiar automatyczny (Vpp, Vśr, Vrms, dBm)
• Menu konfiguracyjne (set-up) z opcjami wyboru: rezystancji odniesienia (do pomiaru w dBm), czasu automatycznego wyłączania zasilania, czasu wyłączania podświetlenia ekranu, kontrastu wyświetlacza, zakresu kalibracji zera
• Gniazdo BNC (wejście mierzonego sygnału)
• Pomiar True RMS
• Pomiar w dBm (z wyborem rezystancji odniesienia: 2, 4, 8, 16, 50, 75, 93, 110, 125, 135, 150, 300, 600, 900, 1000, 1200 Ω
• Zasilanie:
- 6 V (4 baterie LR6)
- możliwość zastosowania do zasilania akmulatorów NiCd lub NiMH
- maksymalny czas pracy: ok. 18 h - przy zasilaniu z baterii alkalicznej o pojemności 1 Ahr i przy wyłączonym podświetleniu ekranu
- wskaźnik poziomu napięcia baterii (akumulatora) na ekranie
• Automatyczne wyłączanie zasilania po: 5, 10, 15, 20, 30, 40, 60 minut, brak wyłączania
• W komplecie: sonda oscyloskopowa P2100 (100 MHz) z przełącznikiem tłumienia (1:1, 1:10), zakończona wtykiem BNC, 4 baterie alkaliczne LR6, instrukcja obsługi, mały sztywny neseser zamykany na suwak błyskawiczny
• Wymiary: 102x224x36 [mm]
• Masa: 345 g (bez baterii i akcesoriów)
• Zakres temperatur pracy: od 0°C do +50°C, przy wilgotności względnej <75%
• Zakres temperatur składowania: od -10°C do +50°C
