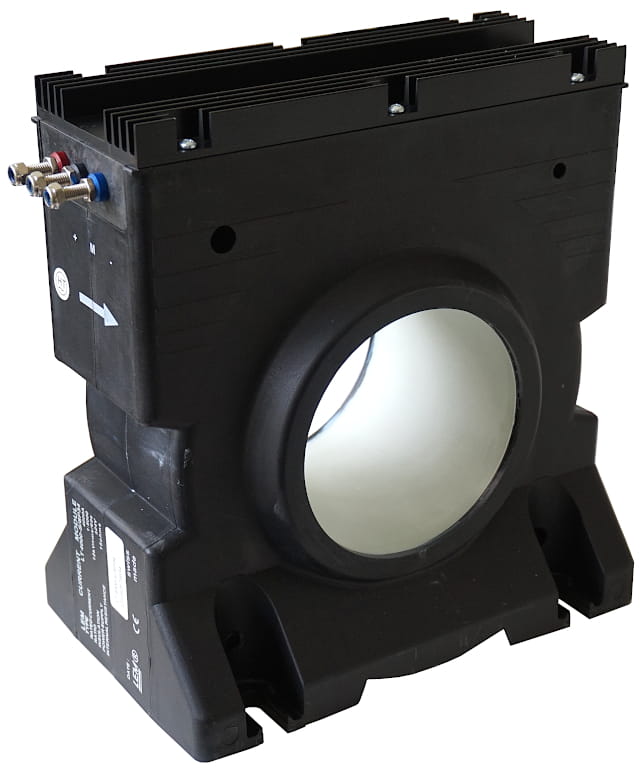

LEM LT 4000-S SP34
Opis
LT 4000-S/SP34 - przetwornik prądowy AC/DC
• Przetwornik do pomiaru prądów IPN do 4000 A - DC, AC, impulsowych, z galwaniczną izolacją między obwodami pierwotnym i wtórnym
Własności
• Przetwornik prądowy pracujący w zamkniętej pętli (skompensowanej) wykorzystujący zjawisko Halla
• Izolowana obudowa z tworzywa spełniająca wymagania normy UL 94-V0
• Vd = 12 kV
Zalety
• Doskonała dokładność, bardzo dobra liniowość i mały dryft temperaturowy
• Optymalizowany czas odpowiedzi
• Szerokie pasmo (do 100 kHz)
• Brak strat wtrąceniowych, wysoka odporność na zakłócenia zewnętrzne i na przeciążenia prądowe
Zastosowania
• Sterowniki AC o zmiennej prędkości i sterowniki silników serwo
• Przetworniki statyczne do sterowników silników DC
• Układy z zasilaniem akumulatorowym
• Urządzenia zasilania bezprzerwowego (UPS)
• Zasilacze impulsowe (SMPS)
• Zasilacze do urządzeń zgrzewających
DOWIEDZ SIĘ WIĘCEJ
• Przetwornik do pomiaru prądów DC, AC, impulsowych
• Galwaniczna izolacja między obwodem pierwotnym (dużej mocy) a obwodem wtórnym (układem elektronicznym
• Przetwornik prądowy pracujący w zamkniętej pętli (skompensowanej) wykorzystujący zjawisko Halla
Dane elektryczne
• Pierwotny prąd znamionowy (skuteczny) IPN = 4000 A
• Średnica otworu (do przewlekania przewodu obwodu pierwotnego): 102 mm
• Wyprowadzenie przewodu uzwojenia wtórnego: gwintowane kołki M5
• Zakres pomiaru prądu pierwotnego IPM: od 0 do ±6000 A
• Rezystancja pomiarowa RM(przy ±24 V):
przy ±4000 A maks: od 0 do 10 Ω
przy ±6000 A maks: od 0 do 2 Ω
• Wtórny prąd znamionowy (skuteczny) ISN: 800 mA
• Stosunek konwersji KN: 1:5000
• Napięcie zasilania (±5%): ±24 V, pobór prądu: < 26 mA + Is
Dokładność - dane własności dynamicznych
• Całkowita dokładność (przy prądzie IPN w TA = 25 °C) XG: ±0,5%
• Błąd liniowości εL: < 0,1%
• Prąd offsetu IO (przy IP = 0 i TA = 25 °C) = ±0,8 mA (maks.)
• Temperaturowe zmiany prądu IO IOT (w zakresie temperatur od -40 °C do 70 °C): typowo: ±0,6 mA, maks.: ±1,0 mA)
• Czas odpowiedzi tr na 90% skok prądu IPN: < 1 µs
• di/dt nadążana dokładnie: > 50 A/µs
• Pasmo (-1 dB): od DC do 100 kHz)
Dane ogólne
• Zakres temperatur otoczenia pracy TA: od -40 °C do 70 °C
• Zakres temperatur otoczenia składowania TS: od -50 °C do 85 °C
• Rezystancja uzwojenia wtórnego RS (w temperaturze TA = 70 °C): 15 Ω
• Masa: 6 kg
• Normy: EN 50155:(2001), EN50178: (1997)
