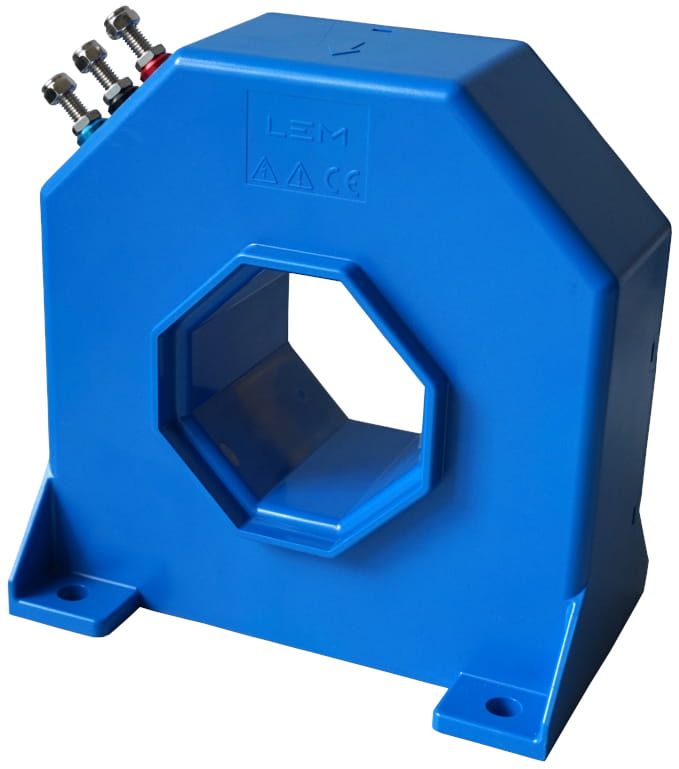

LEM LT 2005-S

• Przetwornik do pomiaru prądów DC, AC, impulsowych
• Przetwornik prądowy pracujący w zamkniętej pętli (skompensowanej) wykorzystujący zjawisko Halla
• Galwaniczna izolacja między obwodem pierwotnym (dużej mocy) a obwodem wtórnym (układem elektronicznym)
• Izolowana obudowa z tworzywa spełniająca wymagania normy UL 94-V0
• Rozmiary otworu (do przewlekania obwodu pierwotnego):
- dla szyny: 60,5 x 20,5 mm
- dla przewodu o średnicy: 56 mm maks.
• Wyprowadzenie przewodu uzwojenia wtórnego: gwintowane kołki M5
Dane elektryczne
• Pierwotny prąd znamionowy (skuteczny) I_PN = 2000 A
• Zakres pomiaru prądu pierwotnego I_PM:
od 0 do ±3000 A (przy ±24 V)
• Rezystancja pomiarowa R_M:
przy ±15 V i ±2000 A maks: od 0 do 8 Ω,
przy ±15 V i ±2200 A maks: od 0 do 5 Ω,
przy ±24 V i ±2000 A maks: od 5 do 29 Ω
przy ±24 V i ±3000 A maks: od 5 do 11 Ω
• Wtórny prąd znamionowy (skuteczny) I_SN = 400 mA
• Stosunek konwersji K_N: 1:5000
• Napięcie zasilania (±5%): od ±15 do ±24 V, pobór prądu I_C (±1): 28 mA (przy ±24 V) + Is
Dokładność - dane własności dynamicznych
• Dokładność X (przy prądzie I_PN i T_A = 25 °C): ±0,3%
• Błąd liniowości ε_L: < 0,1%
• Prąd offsetu I_O: ±0,8 mA maks. (przy I_P = 0 i T_A = 25 °C)
• Magnetyczny prąd offsetu I_OM: ±0,4 mA (maks.) (przy I_P = 0 i przy wyspecyfikowanej rezystancji R_M, po przeciążeniu prądowym = 3 x I_PN)
• Zmiany temperaturowe prądu I_O: ±0,2 mA (typowo), ±0,3 mA maks. (w zakresie temperatur od 0 °C do 70 °C)
• Czas odpowiedzi t_r (do 90% kroku prądu I_PN): < 1 µs (przy di/dt = 100 A/µs)
• di/dt nadążana dokładnie: > 50 A/µs
• Pasmo (-1 dB): od DC do 100 kHz
Dane techniczne ogólne
• Zakres temperatur otoczenia pracy T_A: od 0 °C do 70 °C
• Zakres temperatur otoczenia składowania T_S: od -25 °C do 85 °C
• Rezystancja uzwojenia wtórnego R_S (w T_A = 70 °C) = 25 Ω
• Masa: 1,7 kg
• Spełniane normy: EN 50178: 1997
