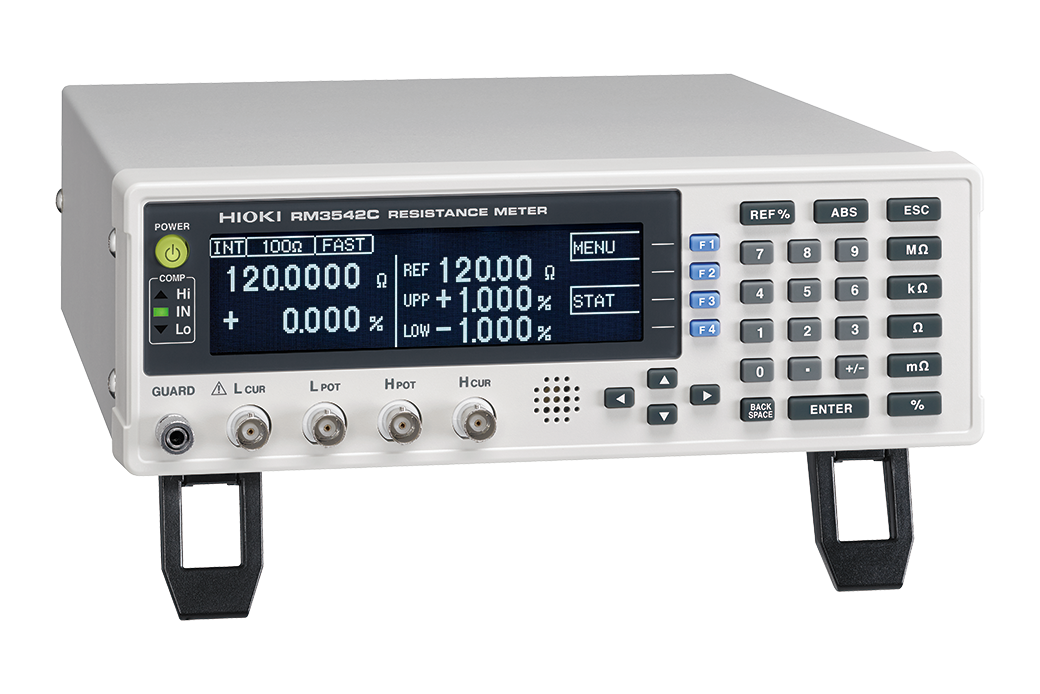

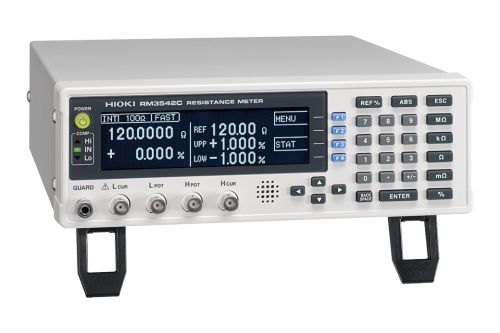

HIOKI RM3542C-1 - miliomomierz laboratoryjny, bardzo szybki (0,9 ms), 100 mΩ-100 MΩ, rozdzielczość 0,1 µΩ, prąd pomiarowy 100 mA-100 nA DC , RS-232C

RM3542-C1 - miliomomierz laboratoryjny DC firmy HIOKI o dużej szybkości pomiaru (0,9 ms)
• Bardzo szybki miliomomierz optymalizowany do zastosowań w zautomatyzowanych, produkcyjnych systemach pomiarowych
• Metoda pomiaru: czteroprzewodowa, sygnałem stałym (DC)
• Zaciski pomiarowe: gniazda BNC, 22 mm, żeńskie
• Podzakresy pomiarowe:
(1) Pomiar małą mocą wyłączony:
10 mΩ/100 mΩ/1000 mΩ/3 Ω/10 Ω/100 Ω/300 Ω/1000 Ω/10 kΩ/30 kΩ/100 kΩ/300 kΩ/1000 kΩ/3 MΩ/10 MΩ/30 MΩ/100 MΩ
(2) Pomiar małą mocą włączony:
1000 mΩ/3 Ω/10 Ω/100 Ω/300 Ω/1000 Ω
• Rozdzielczości wskazania:
1) Pomiar małą mocą wyłączony:
100 nΩ/1 µΩ/10 µΩ/10 µΩ/100 µΩ/1 mΩ/1 mΩ/10 mΩ/100 mΩ/100 mΩ/1 Ω/1 Ω/10 Ω/10 Ω/100 Ω/100 Ω
2) Pomiar małą mocą włączony:
1 µΩ/10 µΩ/10 µΩ/100 µΩ/1 mΩ/1 mΩ
• Szybkość pomiaru: 0,9 ms (pomiar szybki na podzakresie 100 Ω)
• Dokładność pomiaru: ±0,007% w.w. (w trybie wolnym)
• Wyświetlacz wielofunkcyjny: maksymalne wskazanie: 1200000
• Ustawianie czasu całkowania indywidualnie do potrzeb użytkownika
- Ustawianie czasu całkowania dla każdego podzakresu, aby spełnić specyficzne wymagania produkcyjne
- Krótki czas całkowania: aby zmaksymalizować czasy taktu i wyprowadzania danych pomiarowych na linii produkcyjnej
- Długi czas całkowania: aby zapewnić stabilność i powtarzalność dla końcowej kontroli jakości lub aplikacji charakteryzujących się dużą dokładnością
Czas całkowania:
Tryb pomiaru z małą mocą wyłączony

• Podzakresy pośrednie
- Zoptymalizowane podzakresy pośrednie
Podzakresy pośrednie (np. 3 Ω, 300 Ω, w sumie 6 podzakresów) poprawiają wartość stosunku sygnał-szum, redukują zmienność oraz zapewniają powtarzalne wyniki nawet w obecności zakłóceń w linii produkcyjnej
- Konstrukcja galwanicznie izolowana odporna na zakłócenia
Architektura izolowana galwanicznie minimalizuje wpływ zewnętrznych zakłóceń elektrycznych. Aby zapewnić rzetelność otrzymywanych danych pomiarowych nawet w obecności silnych zakłóceń w liniach produkcyjnych
Zgodność z normą EN61326 klasa A w otoczeniach przemysłowych
• Bezpieczne, bezstresowe testowanie mikro-podzespołów
Zastosowany w miliomomierzu ogranicznik chroni przed uszkodzeniem przez ograniczenie napięcia przykładanego do testowanego podzespołu 5 V lub mniejszego, umożliwiając tym bezpieczne i dokładne testowanie mikro-podzespołów takich jak, rezystory o szerokości 008004.
Funkcja ograniczenia przykładanego napięcia: włączona

• Optymalizowanie styku sondy z obiektem pomiarowym
Funkcja usprawnienia styku sondy polega na uzyskaniu stabilnego kontaktu przez penetrację przez tę sondę warstwy utlenionej i zanieczyszczeń między sondami a obiektem pomiarowym, dzięki czemu uzyskuje się się stabilny pomiar i redukuje prawdopodobieństwo błędnego styku. Efektem jest też mniejsza liczba powtórzeń pomiarów, a za tym większa produktywność.
• Konfigurowane ustawienia poprawy styku
Stosując funkcję Usprawnienia styku kolejno po stronach H (potencjał górny) i L (potencjał dolny), tłumi się prąd rozruchowy, a przez to chroni przed przesunięciem charakterystyki częstotliwościowej impedancji podzespołów takich, jak dławiki (koraliki) ferrytowe.
• Wykrywanie i automatyczne korygowanie błędu styku (test styku, monitor napięcia)
Funkcja monitorowania styku i anomalii polega na ciągłym monitorowaniu warunków styku w trakcie pomiaru.
- Funkcja sprawdzania styku wykrywa niestabilność styku przez monitorowanie zmian rezystancji styku.
- Funkcja monitora napięcia sprawdza zmiany mierzonego napięcia powodowane zmiany rezystancji styku w prądowym gnieździe pomiarowym lub przez zakłócenia mechaniczne.
Gdy przyrząd wykryje luźną sondę, to automatycznie reinicjuje pomiar.
Monitor napięcia ostrzega użytkownika wyświetlając symbol ERR i wyprowadzając sygnał ostrzegawczy w sytuacjach: niestabilności styku sondy, zużycia się sondy oraz zakłóceń zewnętrznych.
• Trzy korzyści z funkcji Inteligentnego Testowania (Smart Testing)
1. Skrócony czas (do 76%) sprawdzania rezystorów o małej wartości rezystancji (tryb Jumper)
Funkcja ta zwiększa szybkość testowania produkcyjnego podzespołów o małej rezystancji, jak rezystory "zeroomowe" (jumpers). Testowanie podzespołów o rezystancji mniejszej od 100 Ω wymaga zwykle długiego czasu pomiaru, aby zapewnić ultra-wysoką dokładność. Ze względu ba to, że takie opóźnienie może spowodować spowolnienie całkowitej szybkości produkcji (czas taktu), tryb Jumper opuszcza wolne podzakresy pomiarowe o dużej dokładności lub poniżej 100 mΩ. Pozwala ta na szybką i rzetelną ocenę komparatorową (typu dobry/zły) rezystorów typu jumper, za co za tym idzie utrzymanie wysokiej wydajności produkcji.
2. Poprawiona wydajność sortowania i klasyfikowania
Zintegrowana funkcja pomiarowa BIN
Funkcja ta eliminuje złożoność i opóźnienie czynności klasyfikowania bazujących na systemach wykorzystujących komputer główny. Automatycznie dokonuje oceny i klasyfikowania w przyrządzie i wyprowadza wynik bezpośrednio przez interfejs EXT I/O). Takie rozwiązanie pozwala na redukcję roboczego obciążenia systemu i poprawienie wydajności na linii produkcyjnej wymagającej precyzyjnie ustawionego czasu taktu.
Obiekty pomiarowe są selekcjonowane i klasyfikowane pod względem wielu kryteriów
Wartości graniczne górna i dolna dla danego BIN są ustawiane jako wartości względne (w %), bazując na wartości odniesienia, umożliwiając klasyfikowanie do jednej z maksymalnie 7 klas. Wyniki pomiarów, których nie można przyporządkować do żadnej klasy BIN są oceniane jako OB (poza BIN). Wyniki tej oceny mogą być też wyprowadzane przez interfejs EXT I/O.
Wartości graniczne górna i dolna są ustawiane za pomocą rozkazów komunikacyjnych.
3. Poprawiona rzetelność sprawdzania i całkowita wydajność urządzeń taśmowych z rezystorami
- Funkcje uśredniania i ΔR (automatyczne porównywanie wskazań z dwóch stanów jednego przyrządu RM542C-3 lub pojedynczych wskazań z dwóch przyrządów RM3542C-3) (funkcje dostępne tylko w wersji RM3542C-3
Funkcja ta porównuje wyniki z dwóch stanów (z jednego lub z dwóch osobnych przyrządów. Aby uzyskać wysoką rzetelność testowania chipów rezystorowych, wartości ich rezystancji muszą nie tylko mieścić się w przedziałach docelowych przed i po doprowadzeniu napięcia, lecz muszą jednocześnie różnić się o wartość wyspecyfikowaną w procentach. Wymieniona funkcja auto-oceny porównuje automatycznie wyniki pomiarów z dwóch osobnych przyrządów i oznacza je, gdy różnica między nimi przekracza wartość progową. Zwiększa to rzetelność sprawdzania i redukuje obciążenie robocze systemu, przez wyeliminowanie złożonych sprawdzań pośrednich.
Inteligentne funkcje zwiększające precyzję pracy na liniach produkcyjnych
• Funkcja Preset (ustawiania wstępnego)
Funkcja zapisuje i przywołuje zestaw ustawień przyrządu dla pojedynczego pomiaru.
Redukuje to czas potrzebny na przeorientowanie systemu, chroni przez błędami ustawień dokonywanych przez operatora i zapewnia spójne warunki pomiarowe do wieloproduktowych linii produkcyjnych.
• Funkcja ochrony przed niewłaściwą oceną poszczególnych stopni instalowanego sprzętu produkcyjnego
Zmniejszone ryzyko błędu ludzkiego w trakcie kalibracji i konserwacji RM3542C
Funkcja /EOM wyprowadza na wyprowadzeniu 14 (stopień 1) lub na wyprowadzeniu 28 (stopień 2) sygnał informujący o niewłaściwym dołączeniu przewodów. Dzięki przyporządkowaniu osobnych sygnałów wyjściowych do każdego ze stopni, operator może szybko wykrywać błędy instalacyjne po kalibracji lub konserwacji. Przydaje się to szczególnie, gdy dwa przyrządy są zainstalowane w sprzęcie automatycznym. Chroni to przed obsługą niewłaściwego stopnia i zapewnia poprawne przywrócenie pracy linii produkcyjnej.
• Gwarantowana dokładność 90-dniowa zapewniająca bardzo wysoką dokładność
Niniejszy przyrząd w przeciwieństwie do konwencjonalnych jednorocznych specyfikacji dokładności gwarantuje dokładność pomiaru przez krótszy czas - 90-dniowy. Przez ograniczenie czasu gwarancji osiąga się wyższą specyfikowaną dokładność, umożliwiając dzięki temu rzetelne sprawdzanie podzespołów o bardzo małych przedziałach tolerancji nawet na liniach produkcyjnych o dużej wydajności.
• Wydajne zarządzanie danymi i zwiększona zdolność śledzenia drogi (historii) produktu
Uproszczone zarządzanie danymi i poprawiona zdolność śledzenia z funkcjami, które automatycznie pobierają, zapisują i automatycznie wyprowadzają stabilne dane pomiarowe.
• Funkcja magazynowania danych
Funkcja polega na zapisie danych pomiarowych w pamięci wewnętrznej uruchamianym sygnałem wyzwalającym lub naciśnięciem przycisku.
Za każdym ważnym wyzwoleniem jest zapisywanych automatycznie maksymalnie 30000 zdarzeń. Sygnał wyzwalający ma postać:
- zewnętrzny sygnał wyzwalający doprowadzony przez gniazdo EXT I/O lub jako rozkaz
- wewnętrzne wyzwalanie okresowe (z odstępem czasowym od 1 ms do 99999 s)
- wyzwalanie ręczne )przycisk TRIG)
• Funkcja pamięci automatycznej  (Auto-memory)
Automatyczne zapisywanie i automatyczne drukowania stabilnych wartości pomiarowych (wybór indywidualny)
Gdy zostanie ustawiony tryb pomiaru próbkowanego, to RM3542C-3 w momencie uzyskania przez jego sondę pomiarową styku zapisuje automatycznie od 2 do 99 stabilnych wartości pomiarowych, a następnie zatrzymuje pracę i wyświetla wyniki obliczeń statystycznych (max/min/avg/σ/Cp/Cpk. Jeśli do gniazda interfejsu RS-232C jest dołączona drukarka, to może też wydrukować automatycznie protokół pomiarowy, przy czym w celu ochrony papieru w jednym wierszu są drukowane 3 zestawy danych.
• Interfejsy:
- RS-232C
- EXT I/O
• Zasilanie miliomomierza: od 100 do 240 V ±10% AC, 50/60 Hz, pobór mocy: 30 VA
• Wymiary: 260 x 88 x 300 [mm] (bez elementów wystających)
• Masa: ok. 2,9 kg
• Wyposażenie standardowe: przewód sieciowy (zasilający), wtyk EXT I/O (męski), instrukcja startu, instrukcja obsługi
• Przyrząd spełnia wymagania następujących norm:
- bezpieczeństwo: EN610101, - kompatybilność elektromagnetyczna (EMC): EN61326, EN61000

• Wyposażenie opcjonalne (za dodatkową opłatą):
9140-10 - sonda do pomiaru czteroprzewodowego, zakończenie pomiarowe 2 chwytaki, długość przewodu pomiarowego: 1 m
9262 - głowica pomiarowa, rezystancja szczątkowa 10 mΩ lub mniejsza, do gniazd pomiarowych o rozstawie od 03 mm do 2 mm, odstęp przewodów pomiarowych 5 mm lub większy, głowica dołączana bezpośrednio do przyrządu (bez przewodu)
9263 - głowica pomiarowa do elementów SMD, rozmiar próbki: od 1 do 10 mm, rezystancja szczątkowa 10 mΩ lub mniejsza, głowica dołączana bezpośrednio do przyrządu (bez przewodu)
IM9100 - głowica pomiarowa do elementów SMD z elektrodami na dole, głowica dołączana bezpośrednio do przyrządu
9637 - przewód RS-232C (9 na 25 wyprowadzeń, skrzyżowany, dł. 1,8 m)
9151-02 - przewód GPIB, długość 2 m

• Zalecane parametry stosowanego przewodu pomiarowego:
- rezystancja przewodu: 500 mΩ lub mniej
- pojemność 150 pF lub mniej
- przykład: RG-58A/U standard MIL
