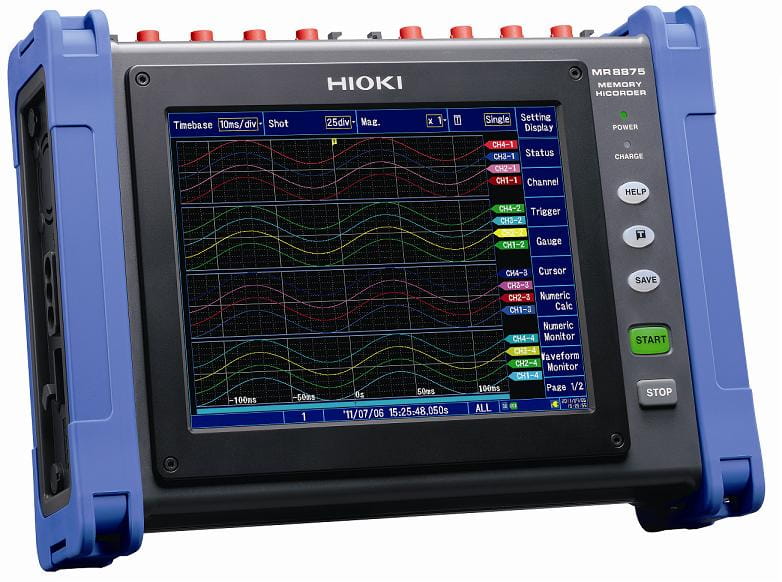

HIOKI MR8875 - rejestrator oscyloskopowy: maks. 16-60 kanałów analogowych + 8 logicznych i 2 impulsowe, 4 sloty na wymienne moduły, 11 podzakresów od 5 mV/dz do 10 V/dz, pasmo DC-100 kHz, próbkowanie 500 kSa/s, pamięć 32 megasłów

Odporny na wibracje i ekstremalne temperatury, idealny do testowania pojazdów samochodowych i testów drogowych
Przenośny, na tyle mały, że można go trzymać jedną ręką
• 16 kanałów analogowych (maksymalnie, gdy używa się MR8902) + 8 kanałów logicznych + 2 kanały impulsowe
• Wszystkie moduły analogowe są od siebie odizolowane i od masy rejestratora
• 4 sloty na moduły kanałów
• Wymienne moduły kanałów (oferowane jako opcja):
- MR8901: analogowy, 2 kanały, od 100 mV do 200 V w.p.
- MR8902: napięcie/temperatura, 15 kanałów, od 10 mV do 100 V w.p./od 200 °C do 2000 °C w.p.
- MR8903: tensometryczny, 4 kanały, od 400 µε do 20000 µε w.p.
- MR8904: 2 porty CAN
- MR8905: moduł analogowy, wysokonapięciowy: 2 kanały, zakres pomiaru od 10 V w.p. do 1000 V w.p., rozdzielczość 400 µV - do obserwowania przebiegów wartości chwilowej i przebiegów wartości skutecznej, do pracy w otoczeniu o kategorii III (600 V) i II (1000 V) (w.p. = wartość pełnozakresowa)
maksymalne napięcie wejściowe: 1000 V DC/700 V AC
najszybsze próbkowanie: 500 kSa/s
rozdzielczość przetwornika a/c: 16 bit
pasmo: od DC do 100 kHz
zakresy pomiarowe: od 500 mV/dz do 50 V/dz (od 10 V w.p. do 1000 V w.p.
poziom przebieg/wartość skuteczna: przełączanie
• Rozdzielczość 16-bitowa (przy zastosowaniu np. modułu analogowego MR8901)
• Rejestracja mieszana, wielokanałowa
• Zakres pomiaru:
- od 5 mV/dz do 10 V/dz,
- 11 podzakresów,
- rozdzielczość: 1/1250 zakresu, (gdy używa się modułu MR8901)
• Maksymalne napięcie znamionowe:
- 150 V DC - między wyprowadzeniami,
- 100 V AC, DC - gdy używa się modułu MR8901
• Oś czasu:
- od 200 µs/dz od 5 min/dz,
- 21 podzakresów,
- okres próbkowania: 1/100 podzakresu
- możliwość zewnętrznego próbkowania
• Maks. szybkość próbkowania:
Gdy używa się modułu MR8901:
- 500 kSa/s (okres 2 µs, jednocześnie wszystkie kanały)
Gdy używa się modułu MR8902:
- 10 ms (w trakcie każdego odstępu czasowego rejestracji wszystkie kanały są skanowane z dużą szybkością)
Gdy używa się modułu MR8903:
- 200 kSa/s (okres 5 µs, jednocześnie wszystkie kanały)
Zewnętrzne próbkowanie: 200 kSa/s (okres 5µs)
• Pasmo pomiaru: od DC do 100 kHz (-3 dB), gdy używa się modułu MR8901
• Funkcje pomiarowe: funkcja rejestracji z dużą szybkością
• Pamięć wewnętrzna : 32 megasłów,
- brak możliwości rozszerzenia pamięci,
- 8 megasłów na każde wejście,
Uwaga: 1 słowo = 2 bajty, czyli 32 megasłów = 64 MB
• Pamięć zewnętrzna: kart pamięci SD, pamięci przenośnych USB 2.0
• Zapis w czasie rzeczywistym na karcie SD
• Ekran: TFT-SVGA 8,4 cala, kolorowy (800 na 600 punktów)
• Interfejsy:
- LAN: 100BASE-TX DHCP, obsługa DND, serwer/klient FTP, serwer WEB, wysyłanie e-maili, sterowanie rozkazami)
- USB: zgodność z USB 2.0, gniazdo mini-B x 1 (ustawianie/pomiar za pomocą rozkazów komunikacyjnych, lub przesyłanie plików z karty SD do komputera)
• Zasilanie:
- Z1002: zewnętrzny zasilacz sieciowy, Uwe = 100 - 240 V AC, 56 VA
- Z100: pakiet akumulatorów, 7,2 V DC, 36 VA, czas pracy ciągłej: 1 h (przy włączonym podświetleniu); ładuje się, gdy zainstalowany, czas ładowania 3 h
- zewnętrzne zasilanie DC: od 10 do 28 V DC, 56 VA
• Wymiary: 298 x 224 x 84 mm
• Masa:
- 2,4 kg - bez modułów wejściowych i pakietu akumulatorów Z1003,
- 3,47 kg - z modułami MR8901 (4 szt.) i pakietem akumulatorów Z1003)
• Akcesoria fabryczne: zasilacz sieciowy Z1002, osłona ochronna, przewód USB, pasek na ramię, CD z programem użytkowym (WaveWiewer - do przeglądania przebiegów, tablica z rozkazami komunikacyjnymi, edytor CAN), instrukcja obsługi, przewodnik po pomiarach
Uwaga: Rejestrator nie może pracować samodzielnie, trzeba go wyposażyć w opcjonalne moduły.

MR8875 - wyposażenie opcjonalne

• MR8901 - moduł analogowy
• MR8902 - moduł napięcie/temperatura
• MR8903 - moduł tensometryczny
• MR8904 - moduł CAN (z modułem jest dostarczane oprogramowanie: Edytor CAN)
• MR8905 - moduł analogowy, wysokonapięciowy (do 1000 V w.p.)
• 9320-01 - sonda logiczna (4 kanały)
• 9322 - sonda różnicowa
• 9321-01 - sonda logiczna (4 kanały)
• 9335 - program Wave Processor
• Z4001 - karta pamięci SD (2 GB)
• Z1003 - pakiet akumulatorów NiMH (7,2 V DC, 4500 mAh)
• 9713-01 - przewód CAN (długość 1,8 m)
• C1004 - neseser duży, typu wózek
• L4940 - przewód pomiarowy (do modułu MR8905)
• L9790 - przewód pomiarowy (dł. 1,8 m)
• L9790-01 - chwytak krokodylowy (do L9790)
• 9790-03 - sonda szpilkowa (do L9790)
• 9790-02 - chwytak pazurkowy (do L9790)
• L9198 - przewód pomiarowy (zakończenie małe chwytaki krokodylowe, dł. 1,7 m)
