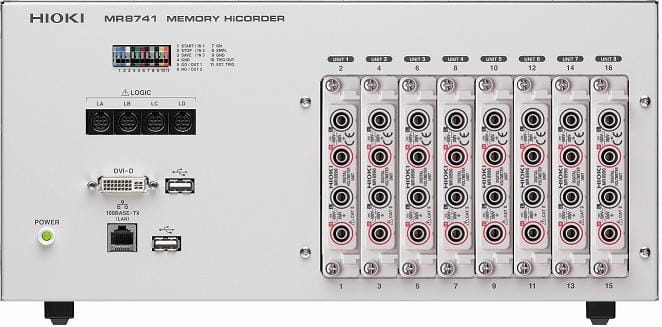

HIOKI MR8741

• Wymienne moduły (8 szt.)
• Maksymalnie 16 kanałów plus 16 kanałów logicznych w standardzie (wejścia na płycie czołowej)
• Szybkość próbkowania:
- 20 MSa/s (okres 50 ns, wszystkie kanały próbkowane jednocześnie)
- Zewnętrzne próbkowanie (10 MSa/s, okres 100 ns)
• Gniazda - wyprowadzenie funkcji oceny i zewnętrznego sterowania
• Moduł precyzyjnego woltomierza cyfrowego MR8990
• Idealny do montażu w regale: wysokość 4U (180 mm)
Moduł woltomierza MR8990 o dużej precyzji i rozdzielczości
• Mierzy napięcie stałe w dwóch kanałach - zaprojektowany specjalnie do rejestratorów oscyloskopowych MR8740 i MR8741
• Mierzy z wysoką precyzją i rozdzielczością m.in. nawet niewielkie fluktuacje sygnałów z wyjść czujników samochodowych i innych urządzeń, a także fluktuacje napięcia baterii i akumulatorów
• Wysoka rozdzielczość: 24 bity, 0,1 µV, długość wyświetlania 6½ cyfry
• Wysoka dokładność pomiaru: ±0,01% w.w. ± 0,0025% w.p., szybkość próbkowania do 500 Sa/s (próbkowania: co 2 ms)
• Maksymalne, dopuszczalne napięcie wejściowe: 500 V DC
• Wysoka impedancja wejściowa: ≥ 100 MΩ (na podzakresach: od 5 mV/dz do 500 mV/dz; 10 MΩ ±5% (na podzakresach od 5 V/dz do 50 V/dz)
• Podzakresy pomiarowe: 5 mV/dz, 50 mV/dz, 500 mV/dz, 5 V/dz, 50 V/dz (wartości pełnozakresowe, odpowiednio: 100 mV, 1000 mV, 10 V, 100 V, 1000 V)
• Rozdzielczości pomiaru, odpowiednio: 0,1 µV, 1 µV, 10 µV, 100 µV, 1 mV
Inne moduły (2 kanały, a wyjątkiem modułu logicznego 8973)
8966 - analogowy, do pomiaru napięcia, duża szybkość próbkowania (12 bit, 20 MSa/s)
8968 - wysokiej rozdzielczości, do pomiaru napięcia, wysoka rozdzielczość 16 bitów, próbkowanie 1 MSa/s
8972 - DC/RMS, do pomiaru napięcia
8969 - tensometryczny (do pomiaru naprężeń)
8967 - do pomiaru temperatury sondami termoparowymi: K, E, N, S, W, J, T, R, B
8970 - do pomiaru częstotliwości
8971 - do pomiaru prądu (współpracuje z czujnikami prądowymi HIOKI: CT6865, CT6863, CT6862, 9709, 9279, 9278, 9277, 9272-10
8973 - logiczny, 16 kanałów (można dołączyć maksymalnie 4 sondy logiczne: 9320-01, 9327, MR9321-01
• Pamięć wewnętrzna:
- W sumie 256 megasłów (16 megasłów/kanał)
• Pamięć zewnętrzna:
- Pamięć przenośna USB (USB 2.0)
• Interfejsy: LAN (obsługa DHCP, DNS, funkcje serwera FTP i serwera HTTP) i USB (2.0, 2 gniazda)
• Gniazda zewnętrznego sterowania (tylko MR8741): wejście zewnętrznego wyzwalania, wyjście wyzwalania, wejście zewnętrznego próbkowania, dwa wyjścia zewnętrznego sygnału selekcji (GO/NG), trzy wejścia zewnętrznego sterowania (start, stop, zapis)
• Funkcje pomiarowe:
- MEMORY - rejestracja do pamięci wewnętrznej z dużą szybkością, X-Y
- RECORDER - rejestracja w czasie rzeczywistym
- FFT - analiza częstotliwościowa
• Funkcja MEMORY:
- Zakres ustawień osi czasu: od 5 µs/dz do 5 min/dz (100 próbek/działka, 26 podzakresów, zewnętrzne próbkowanie (tylko w MR8741), zoom wzdłuż osi czasu od x2 do x10 - 3 wartości, kompresja od 1/2 do 1/20000 - 13 wartości
- Okres próbkowania: 1/100 zakresu osi czasu (okres min 50 ns)
- Długość rejestracji: od 25 do 100000 działek lub ustawienie arbitralne ze skokiem 1 działka (maksymalnie 160000 działek)
- Przedwyzwalanie
- Obliczenia matematyczne (jednocześnie w 16 kanałach)
- Przetwarzanie przebiegu (w maksymalnie 16 kanałach)
- Segmentacja pamięci: maksymalnie 1024 bloków
- Inne funkcje: no logging, synteza przebiegu X-Y (1 ekran, 4 ekrany), nakładanie (przebiegów: zawsze, gdy się zacznie; tylko wybranych)
• Funkcja RECORDER (rejestracja w czasie rzeczywistym)
- Zakres ustawień osi czasu: od 10 ms/dz do 1 h/dz, 19 podzakresów, rozdzielczość osi czasu 100 punktów/dz
- Szybkość próbkowania: 1/10/100 µs 1/10/100 ms (wybierana z ≤ 1/100 osi czasu)
- Długość rejestracji: nastawy wbudowane: 25 - 50000 dz, lub rejestracja ciągła, lub ustawiona arbitralnie ze skokiem 1 działka (maks. 80000 działek)
- Pamięć przebiegów: przechowywane dane w pamięci z ostatnich 80000 działek
- Automatyczny zapis: dane są zapisywane automatycznie na przenośnej pamięci USB po zakończeniu pomiaru
• Funkcje wyzwalania:
- Tryby wyzwalania:
W trybach MEMORY i FFT: jednorazowe, powtarzane, automatyczne
W trybie RECORDER: jednorazowe powtarzane
- źródła wyzwalania: CH1-CH16 (analogowe), standardowe logiczne 16CH + z modułów logicznych (maks. 3 moduły - 48 kanałów), zewnętrzne, timer, ręczne, logiczne AND/OR
- Typy wyzwalania: poziomem, spadkiem napięcia, oknem, okresem, zakłóceniem, zdarzeniem, wzorcem logicznym lub 1, 0
- Regulacja poziomu wyzwalania, filtr wyzwalania
• Wyjście wyzwalania (tylko w MR8741)
• FFT
- Tryby analizy: przebieg z pamięci, widmo liniowe, widmo RMS, widmo mocy, widmo gęstości mocy, widmo mocy skrośnej, funkcja auto-korelacji, histogram, funkcja transferu, funkcja korelacji skrośnej, pasmo impulsu, funkcja koherencji, analizy oktawowe 1/1 i 1/3, analiza LPC, widmo mocy
- Kanały analizy: wybierane ze wszystkich kanałów analogowych
- Pasmo analizy: od 133 mHz do 8 MHz, zewnętrzne, (rozdzielczość: 1/400, 1/800/2000/1/4000
- Liczba punktów analizy: 1000, 2000, 5000, 10000
- Funkcja okna: prostokątne, Hanning, Hamming, Blackman, Blackman-Harris, flattop, wykładnicze
- Format wyświetlania: pojedynczy, podwójny, Nyquist, widmo biegnące
- Funkcja uśredniania: uśrednianie proste wzdłuż osi czasu/częstotliwości, uśrednianie wykładnicze, zamrażanie wartości szczytowej (oś częstotliwości), czasu uśredniania: od 2 razy do 10000 razy
• Inne funkcje (dostępne tylko w MR8741):
- Funkcja oceny przebiegu: porównywanie w domenie czasowej przebiegu obszaru z obszarem przebiegu odniesienia (z pamięci - tryb MEMORY), przebiegiem X-Y lub przebiegiem będącym wynikiem analizy FFT
Uwaga: Są oceniane przebiegi w trybie bliskim czasu rzeczywistego, przy szybkościach próbkowania 100 ms/dz (próbkowanie co 1 ms) lub wolniejszych
- Porównywanie wartości obliczonego parametru z wartością odniesienia
- Wyjście sygnału selekcji typu PRZECHODZI/NIE PRZECHODZI (G0/NG0), wyprowadzanie napięcia 5 V (wyjście typu OC)
• Analiza danych na komputerze
- Program Wave Processor 9335 (wyposażenie opcjonalne)
Funkcje wyświetlania: obraz przebiegu, obraz X-Y, wartość cyfrowa, kursory, przewijanie, maksymalna liczba kanałów (32 analogowe i 32 logiczne), wyświetlanie skali (osi czasu, osi napięcia), wyświetlacz graficzny
Ładowanie plików: czytane formaty: .MEM, .REC, .RMS, .POW
Konwersja danych: na format .CSV
Funkcje drukowania
Inne funkcje: obliczanie parametrów, wyszukiwanie, kopiowanie do schowka, uruchamianie innych aplikacji
• Zasilanie: od 100 do 240 V AC, 50/60 Hz, pobór mocy 120 VA
• Wymiary, masa: 350 x 160 x 320 mm, 5,4 kg
• Wyposażenie standardowe: Instrukcja obsługi, CD z programem użytkowym (zawiera przeglądarkę przebiegów Wave Viewer (VW) oraz tablicę z rozkazami komunikacyjnymi), przewód zasilania

Uwaga: Rejestrator nie może pracować samodzielnie, trzeba go wyposażyć w opcjonalne moduły i monitor (dostępny w handlu)

MR8741 - wyposażenie opcjonalne
8966 - moduł analogowy
8967 - moduł temperaturowy
8968 - moduł wysokiej rozdzielczości
8969 - moduł tensometryczny (w komplecie 2 przewody-przejściówki 9769)
8970 - moduł częstotliwości
8971 - moduł prądowy
8972 - moduł DC/RMS
8973 - moduł logiczny
MR8990 - moduł woltomierza cyfrowego
9335 - program Wave Processor
Pomiar napięcia:
L9198 - przewód połączeniowy BNC - dwa wtyki banankowe bezpieczne, do 300 V
9197 - przewód połączeniowy BNC - dwa wtyki banankowe + dwa chwytaki krokodylowe, do 600 V
9243 - chwytak pazurkowy
9322 - sonda różnicowa: do 2 kV DC lub 1 kV AC
9418-15 - zasilacz (do sondy różnicowej 9322)
L2200 komplet przewodów pomiarowych (bananek-bananek) + dwa chwytaki krokodylowe + dwie sondy igłowe
Pomiar prądu
9709 - czujnik prądowy AC/DC, pasmo DC-100 kHz, 500 A
CT6863 - czujnik prądowy AC/DC, DC-500 kHz, 200 A
CT6862 - czujnik prądowy AC/DC, DC-1 MHz, 500 A
9555-10 - moduł czujnika - zasilacz do 9272-10, 9279
L9217 - przewód połączeniowy 9555-10 z modułem
CT9279 - sonda cęgowa AC/DC, DC-20 kHz, 500 A
CT9278 - sonda cęgowa AC/DC, DC-100 kHz, 200 A
CT9277 - sonda cęgowa AC/DC, DC-100 kHz, 20 A
9272-10 - czujnik cęgowy AC, 1-100 kHz, 20/200 A
3276 - sonda cęgowa AC/DC, DC-100 MHz, 30 A
3275 - sonda cęgowa AC/DC, DC-2 MHz, 500 A
3274 - sonda cęgowa AC/DC, DC-100 MHz, 150 A
3273-50 - sonda cęgowa AC/DC, DC-50 MHz, 30 A
3272 - zasilacz do sond cęgowych
3269 - zasilacz do sond cęgowych
9018-50 - sonda cęgowa AC, 40 Hz-3 kHz, 10-500 A
9132-50 - sonda cęgowa AC, 40 Hz-1 kHz, 20-1000 A
Pomiar sygnałów logicznych
9327 - sonda logiczna, 4 kanały
MR9321-01 - sonda logiczna, 4 kanały izolowane
9320-01 - sonda logiczna, 4 kanały izolowane
9323 - przewód-przejściówka, do połączenia 9320, 9321, MR9321 z rejestratorem
Inne opcje
9199 - przejściówka: wtyk BNC-dwa wtyki żeńskie banankowe
9642 - przewód LAN prosty, długość 5 m + przejściówka na skrzyżowany
