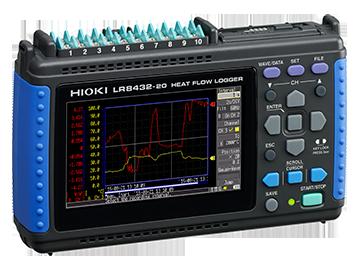

HIOKI LR8432-20 - logger rejestrujący dane przepływu powietrza

• 10 analogowych, izolowanych kanałów wejściowych z użyciem metody skanowania (blok z wyprowadzeniami z mocowaniem wkrętami M3)
- pomiar napięcia: od ±10 mV do ±60 V, maks. rozdzielczość 500 nV
- pomiar temperatury: zakres pomiaru od -200 °C do 1800 °C (zależnie od użytego czujnika), termopary typu: K,J,E,T,N,R,S,B, maksymalna rozdzielczość 0,1 °C
- maksymalne, dopuszczalne napięcie wejściowe: od 0 do 10 V DC
- maksymalne, znamionowe napięcie między kanałami (maksymalne napięcie znamionowe do masy) = 30 V AC (skuteczne), 60 V DC
- Ustawianie podzakresu:
Dostępny zakres pomiaru [W/m²] = ±(Wybrany podzakres pomiarowy/stała czułości czujnika [mV/Wm^-2])
Na przykład, gdy podzakres pomiarowy zostanie ustawiony na 10 mV, stała czułości czujnika jest równa 0,012 mV/Wm<sup<-2< sup="">, to dostępny zakres pomiaru = ±(10 mV/0,012 mV/Wm^-2 = ±833,333 W/m²
• 4 impulsowe kanały wejściowe (jest potrzebny przewód połączeniowy 9641)
- wszystkie kanały impulsowe mają wspólną masę połączoną z masą urządzenia głównego)
- zliczanie impulsów: od 0 do 10 M (zliczeń), maks. rozdzielczość: 1 impuls
- prędkość obrotowa: od 0 do 5000/n [obr./s), rozdzielczość = 1/n (obrót/s) (n = liczba impulsów na obrót: od 1 do 1,000)
- maksymalne, dopuszczalne napięcie wejściowe: od 0 do 10 V DC
- Używając funkcji skalowania, dokującej odpowiedniej konwersji, można wyświetlać wartość scałkowanej liczby impulsów w odpowiednich jednostkach fizycznych (takich jak Wh lub VA) mierzonego parametru. - W trybie \"Add\" przyrząd liczy liczbę impulsów pobranych od momentu rozpoczęcia pomiaru, a w trybie \"Inst\" zlicza liczbę impulsów pobranych podczas każdego odstępu czasowego rejestracji (interwału), resetując wartość liczby impulsów przy rozpoczęciu każdego interwału rejestracji. Użytkownik może wybrać typ zbocza impulsów pobieranych do zliczania (rejestracji), czyli przejścia L-H lub H-L.
• Podzakresy pomiarowe napięcia/przepływu ciepła:
10 mV w.p., zakres pomiaru: od -10 mV do +10 mV, maks. rozdzielczość 500 nV
100 mV w.p., zakres pomiaru: od -100 mV do +100 mV, maks. rozdzielczość 5 µV
1 V w.p., zakres pomiaru: od -1 V do +1 V, maks. rozdzielczość 50 µV
10 V w.p., zakres pomiaru: od -10 V do +10 V, maks. rozdzielczość 500 µV
20 V w.p., zakres pomiaru: od -20 V do +20 mV, maks. rozdzielczość 1 mV
100 V w.p., zakres pomiaru: od -60 V do +60 mV, maks. rozdzielczość 5 mV
Od 1 V do 5 V, zakres pomiaru: 1 V do 5 V, maks. rozdzielczość 500 µV
• Przełączane filtry
- 50 Hz, 60 Hz, wyłączony (cyfrowe filtrowanie sygnałów o dużych częstotliwościach w kanałach analogowych)
• Pamięć wewnętrzna:
- pojemność 3,5 megasłów (7 MB dwubajtowych punktów danych lub czterobajtowych danych pomiaru impulsowego
• Pamięć zewnętrzna: karta CF, przenośna pamięć USB (tylko karty CF oferowane przez Hioki gwarantują poprawną pracę rejestratora)
• Rejestracja w czasie rzeczywistym (w trakcie pomiaru) na karcie CF lub w pamięci USB, każda sesja rejestracyjna jest zapisywana w osobnym pliku. Można wybrać rejestrację ciągłą lub przez ustawiony czas, lub rejestrację powtarzaną po upływie ustawionej rozpiętości czasowej. Rejestracja sterowana układem czasowym (timerem) przez wyspecyfikowaną rozpiętość czasową lub między wyspecyfikowanymi czasami startu i stopu. Dane przebiegu są zapisywane w trakcie rejestracji w plikach formatu binarnego lub csv. Wyniki obliczeń numerycznych są zapisywane automatycznie (auto-saving)na karcie CF lub pamięci USB po zakończeniu pomiaru
• Odstęp czasowy rejestracji: ustawiany w zakresie od 10 ms do 1 h, 19 wartości ustawienia, wszystkie kanały wejściowe są skanowane z dużą szybkością w trakcie każdego odstępu czasowego (interwału) rejestracji
• Skalowania podstawy czasu wykresu: od 100 ms/dz do 1 dzień/dz, 21 ustawień, Uwaga: ustawienia te różnią się od odstępu czasowego (interwału) rejestracji
• Funkcje wyzwalania: wybór źródła wyzwalania, wyzwalanie zewnętrzne, typy wyzwalania rejestracji sygnału analogowego i impulsowego (poziomem, oknem), ustawianie poziomu wyzwalania, przed-wyzwalania, wyjście wyzwalania
• Interfejs: USB 2.0 mini-B
- sterowanie rejestratorem z komputera
- przesyłanie danych z karty CF (włożonej do rejestratora) do komputera
(nie można przesyłać danych z pamięci USB do komputera przez łącze USB)
- kopiowanie danych między kartą CF a pamięcią USB)
• Ekran:
- LCD, kolorowy, WQVGA-TFT, przekątna 4,3 cala (480 na 272 punkty
• Funkcje:
- zapisywanie danych w czasie rzeczywistym na karcie CF lub przenośnej pamięci USB
- obliczenia numeryczne (od obliczanie 1 do obliczanie 4, możliwość obliczania jednoczesnego), do wyboru:
wartość średnia, wartość szczytowa, wartość maksymalna, wartość minimalna, wartość czasu od wartości maksymalnej, wartość czasu do wartości minimalnej, całkowanie; możliwość automatycznego zapisu wyniku obliczania na karcie CF lub pamięci USB po pomiarze.
• Zasilanie:
- zasilacz sieciowy Z1005: od 100 do 240 V AC (50/60 Hz), 30 VA maks. (tylko urządzenie główne)
- pakiet akumulatorów 9780: czas pracy ciągłej 2,5 h(w temp. 25 °C), 3 VA maks.
- zewnętrzne źródło zasilające: od 10 do 16 V, 10 VA maks. (długość przewodu połączeniowego < 3 m)
• Wymiary, masa: 176 x 101 x 41 [mm], 550 g (przy niezainstalowanym pakiecie akumulatorów 9780)
• Akcesoria: przewodnik pomiarowy, CDR z instrukcją obsługi w formacie PDF i programem użytkowym Logger Utility, przewód USB, zasilacz sieciowy Z1005
• Akcesoria opcjonalne (za dodatkową opłatą)
- Czujniki przepływu powietrza (3 rozmiary, grubość 0,28 mm, szerokość 10 mm): Z2012, Z2015 (długość 9,1 mm); Z2013, Z2016 (długość 31,6 mm); Z2014, Z2017 (długość 54,1 mm)
długość przewodu: 1,5 m (Z2012, Z2013, Z2014), długość przewodu 5 m (Z2015, Z2016, Z2017), wodoszczelność: IP06, IP07
- Z5008: taśma samoprzylepna, przewodząca termicznie, dwustronna (w komplecie 20 sztuk) - do mocowania czujnika do miejsca pomiaru
- Z1005: zasilacz sieciowy (jest w wyposażeniu standardowym rejestratora, lecz można go kupić osobno)
- 9830: karta PC 2 GB
- 9729: karta PC 1 GB
- 9728: karta PC 512MB
- 9780: pakiet akumulatorów NiMH
- 9641: przewód połączeniowy do wejścia impulsów, długość 1,5 m)
- 9809: folia chroniąca wyświetlacz loggera
- 9812: futerał miękki (oprócz rejestratora mieści małe akcesoria)
- 9782: neseser (oprócz rejestratora mieści akcesoria opcjonalne)
