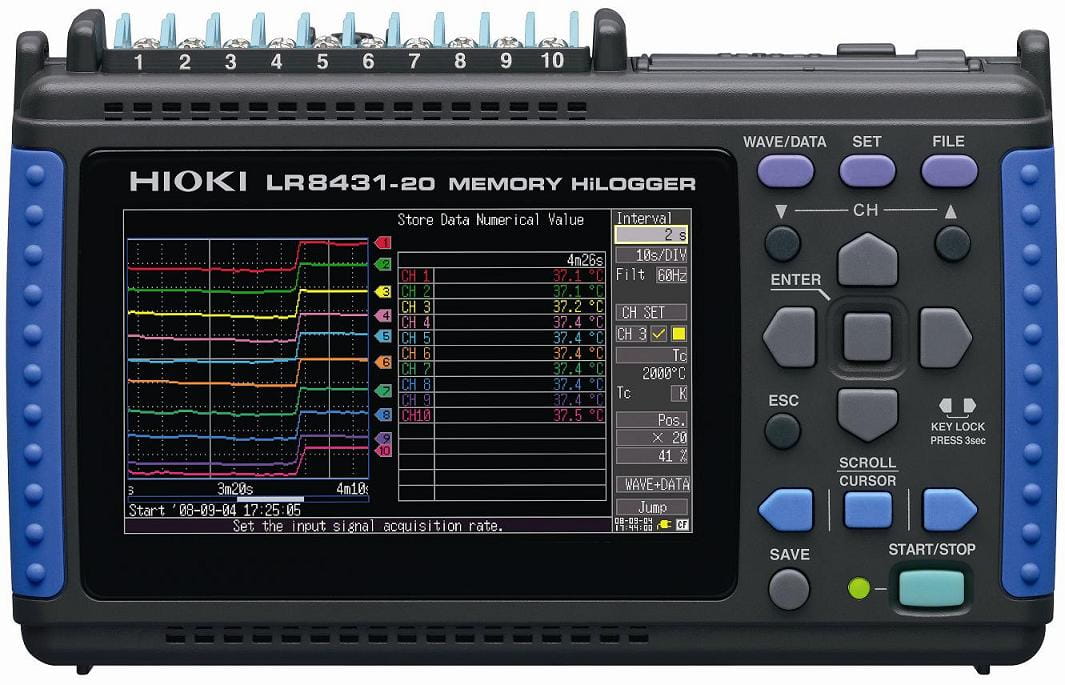

HIOKI LR8431-20 - logger danych pomiarowych z pamięcią

• 10 kanałów analogowych i 4 impulsowe (cyfrowe)
• Każdy kanał analogowy izolowany elektrycznie od pozostałych i od masy chassis
• Rejestracja napięcia, temperatury, liczby impulsów i liczby obrotów na sekundę
- Zakresy pomiarowe napięcia stałego: 100 mV/1/10/20/100 V z rozdzielczością: 5 µV/50 µV/500 µV/1/5 V; dokładność pomiaru ±0,1% wartości pełnozakresowej
- Zakres pomiaru napięcia stałego przy pomiarze impulsowym: 1 - 5 V, rozdzielczość 500 µV, dokładność jw.
- Zakres pomiaru temperatury: od -200 °C do 2000 °C, z rozdzielczością 0,1°C, sondy pomiarowe: termopary typu: K, J, E, T, N, R, S, B
• Rejestracja w czasie rzeczywistym w pamięci wewnętrznej o pojemności 3,5 Megasłów (7 MB punktów danych dwubajtowych lub przy pomiarze impulsów czterobajtowych)
• Rejestracja w czasie rzeczywistym w pamięci zewnętrznej w postaci kart pamięci CF (kartach PC) (dostępne pojemności: 256 MB (9727), 512 MB (9728), 1 GB (9729) i 2 GB (9830):
- dane są zapisywanie jako dane binarne i mogą być zapisywane w osobnych plikach o wcześnie ustawionych czasach
- jest dostępny zapis z nadpisywaniem
- zapisane dane można przywołać w wielkościach 3,5 Megasłów (7 MB) - dla jednego kanału; mniej dla wielu kanałów
• Rejestracja w czasie rzeczywistym w pamięci przenośnej USB
• Funkcja podtrzymania:
- podtrzymanie bateryjne ustawień i zegara: przez ok. 5 lat
- podtrzymanie danych pomiarowych: 100 h przy akumulatorze naładowanym do pełna, lub tak długo jak jest dołączone zasilanie sieciowe (za pośrednictwem zewnętrznego zasilacza sieciowego)
• Wyprowadzenia zdalnego sterowania:
- wejście: wyzwalanie zewnętrzne/znak zdarzenia
- wyjście wyzwalania
- wyjście alarmu
• Interfejs zewnętrzny:
USB 2.0, jeden port, gniazdo serii B (przesyłanie danych z rejestratora do PC, i sygnałów sterujących z PC do rejestratora)
Ustawienia pomiarowe
• Odstęp czasowy rejestracji: od 10 ms do 1 h (19 wartości do wyboru)
- całkowity czas rejestracji zależy od wybranego odstępu czasowego rejestracji i pojemności użytej pamięci(patrz tablica z przykładowymi czasami na str. 3 ulotki w pdf)
• Zakres skali podstawy czasu: od 100 ms do 1 dnia (21 wartości do wyboru)
• Rodzaje rejestracji: rozpoczynana przyciskiem start i kończona przyciskiem stop, powtarzana, w pętli nieskończonej (stare dane są zastępowane nowymi, gdy karta CF zapełni się), z podziałem czasowym, sterowana układem czasowym (timer) (z wyspecyfikowanym odstępem czasowym i wyspecyfikowanym czasem rozpoczęcia i zakończenia)
• Automatyczny zapis:
- (ON/OFF) włączana, aby zapisać dane karcie CF
- Przebieg: zapis danych w czasie rzeczywistym na karcie CF
- Obliczenia: zapis danych po zakończeniu pomiaru
- Przebieg + obliczenia: zapis danych w czasie rzeczywistym i obliczeń po zakończeniu pomiaru
• Program Logger Utility w komplecie, funkcje:
- akwizycja danych pomiarowych w czasie rzeczywistym
- wyświetlanie przebiegów
- konwersja danych (na format csv, przesyłanie do MS Excel)
- obliczanie parametrów (wartości: średnia, maksymalna, minimalna, szczytowa, czas włączenia, czas wyłączenia, liczba czasów włączenia i wyłączenia, odchylenie standardowe, całkowanie, pole obszaru)
- szukanie (dane docelowe, tryby szukania: znakiem zdarzenia, czasem i datą, pozycja maksymalna, pozycja minimalna, pozycja alarmowa, poziom, okno, wielkość zmiany
- drukowanie
• Panoramiczny ekran kolorowy QVGA-TFT, przekątna 4,3 cali
• Różnorodne funkcje wyzwalania rejestracji
- źródło wszystkie kanały analogowe i impulsowe plus źródło wyzwalania zewnętrznego
- wyzwalanie sumą logiczną (OR) lub iloczynem logicznym (AND) we wszystkich kanałach analogowych i impulsowych
- wyzwalanie oknem i poziomem
- inne funkcje wyzwalania:
tryby wyzwalania: ciągłe, jednorazowe
przedwyzwalanie
wyjście sygnału wyzwalania: otwarty kolektor (stan aktywny niski, przy wyjściu napięciowym szerokość impulsu przynajmniej 10 ms)
poziomy napięciowe: od 4,0 do 5,0 V (stan wysoki) i od 0 do 0,5 V (stan niski)
maks. prąd wpływający (sink current): 5 mA, maksymalne przykładane napięcie: 30 V stałe
• Wyzwalanie zewnętrzne:
- kryterium wyzwalania: zwarcie wejścia zewnętrznego wyzwalania z masą lub doprowadzenie napięcia (przejście ze stanu wysokiego na niski: z [2,0-5 V] na [0-0,8 V]
- szerokość impulsu: co najmniej 1 ms (stan wysoki) i 2 s (stan niski)
- dopuszczalny zakres napięcia: od -2 do 7 V (napięcie stałe)
• Interfejs USB
• Zasilanie:
- zewnętrzny zasilacz sieciowy 9786 (100-240 V a.c., 50/60 Hz)
- pakiet akumulatorów 9780
- bateria 12 V (od 10 do 16 V, HIOKI oferuje specjalny przewód połączeniowy)
- pobór mocy: 10 VA (przy zasilaniu 12 V), 30 VA (przy zasilaniu z zasilacza sieciowego)
• Czas pracy ciągłej: 2,5 h (przy zasilaniu z pakietu akumulatorów 9780), czas ładowania ok. 200 minut
• Wymiary i masa: 176 x 101 x 41 [mm], 550 g
• Wyposażenie standardowe:
- Instrukcja obsługi
- Przewodnik pomiarowy
- CD z programem użytkowym (Logger Utility)
- Przewód USB (do połączenia z komputerem)
- Z1005 - zasilacz sieciowy
- Pasek transportowy na ramię
- 9809 - osłona ochronna (na wyświetlacz LCD)
• Wyposażenie opcjonalne (za dodatkową opłatą):
- 9780 - pakiet akumulatorów NiMH
- 9641 - przewód połączeniowy (do doprowadzania sygnału impulsowego, długość 1,5 m)
- 9727 - karta pamięci 256 MB
- 9728 - karta pamięci 512 MB
- 9729 - karta pamięci 1 GB
- 9830 - karta pamięci 2 GB
- 9812 - futerał miękki (mieści przyrząd)
- 9782 - neseser (mieści przyrząd i akcesoria)
