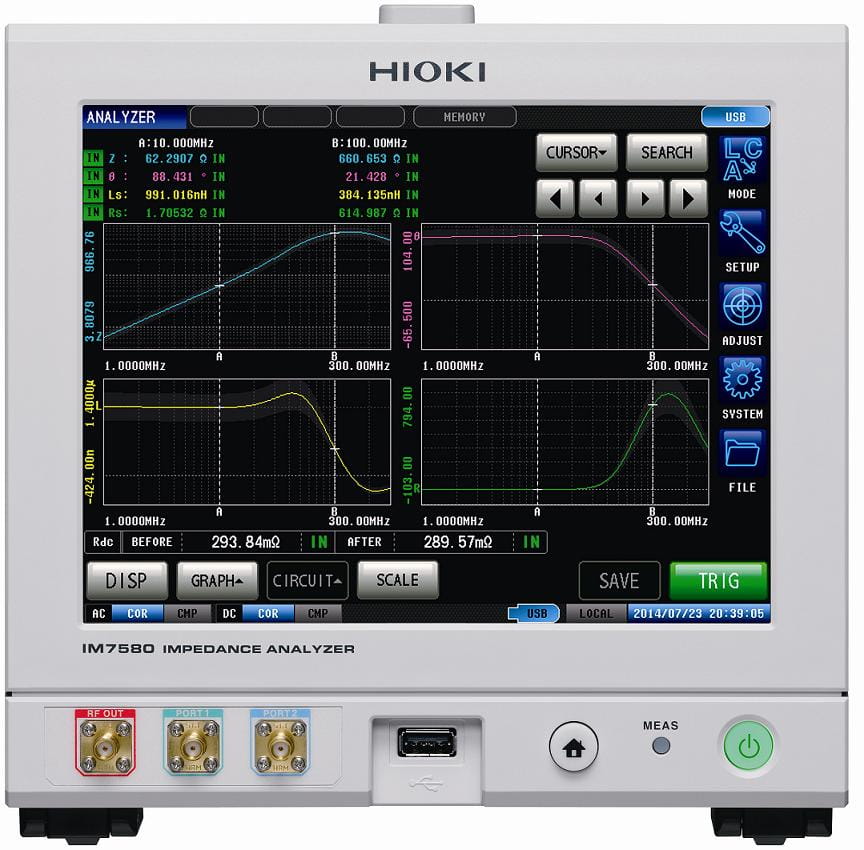

HIOKI IM7580A-1 - analizator impedancji 1 MHz-300 MHz, 100 mΩ-5 kΩ , Z, Y, θ, X, G, B, Q, Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tgδ), przewód pomiarowy 1 m

M7580A-1 - analizator impedancji HIOKI o paśmie pomiarowym od 100 kHz do 300 MHz, dużej szybkości i doskonałej powtarzalności, wersja z przewodem pomiarowym łączącym analizator z głowicą pomiarową długości 1 m
• Mierzone parametry i warunki pomiaru
- Tryby pomiarowe:
Tryb LCR: Pomiar z użyciem jednego zestawu warunków pomiarowych
Tryb analizatora: Pomiar przemiatany i analiza układów zastępczych
Tryb pomiaru ciągłego: Ciągły pomiar przy użyciu wcześniej zapisanych warunków
- Mierzone parametry:
Z - impedancja
Y - admitancja
θ - kąt fazowy
X - reaktancja
G - konduktancja
B - susceptancja
Q - dobroć
Rs - zastępcza rezystancja szeregowa (ESR)
Rp - zastępcza rezystancja równoległa
Ls - zastępcza indukcyjność szeregowa
Lp - zastępcza indukcyjność równoległa
Cs - zastępcza pojemność szeregowa
Cp - zastępcza pojemność równoległa
D - stratność (tgδ)
- Zakres wyświetlania
Z: od 0,00m do 9,99999 GΩ
Y: od 0,000n do 9,99999 GS
θ: ±(od 0,000° do 180,000°)
X: ±(od 0,00m do 9,99999 GΩ)
G: ±(od 0,00n do 9,99999 GS)
B: ±(od 0,00n do 9,99999 GS)
Q: ±(0,00 do 9999,99)
Rs: ±(od 0,00m do 9,99999 GΩ)
Rp: ±(od 0,00m do 9,99999 GΩ)
Ls: ±(od 0,00000n do 9,99999 GH)
Lp: ±(od 0,00000n do 9,99999 GH)
Cs: ±(od 0,00000p do 9,99999 GF)
Cp: ±(od 0,00000p do 9,99999 GF)
D: ±(od 0,00000 do 9,99999)
Δ%: ±(od 0,00% do 999,999%)
- Zakres mierzalny: od 100 mΩ do 5 kΩ
- Impedancja wyjściowa: ok. 50 Ω
- Częstotliwość pomiaru
Pasmo pomiaru: od 1 MHz do 300 MHz
Rozdzielczość ustawiania:
Od 1,0000 MHz do 9,9999 MHz ze skokiem = 100 Hz
Od 10,000 MHz do 99,999 MHz ze skokiem 1 kHz
Od 100,00 kHz do 300,00 MHz ze skokiem = 10 Hz
Dokładność: ≤ ±0,01% ustawienia
- Poziom sygnału pomiarowego:
Moc: od -40,0 dBm do +7,0 dBm
Napięcie: od 4 mV do 1001 mV skuteczne
Prąd: od 0,09 mA do 20,02 mA skuteczny
* Moc, napięcie i prąd konfigurowane przez użytkownika
Rozdzielczość: skok = 0,1 dB
Dokładność: ±2 dB (23 °C ± 5 °C), ±4 dB (od 0 °C do 40 °C)
• Tryb LCR:
- Funkcje pomiarowe:
Pomiar BIN: 10 kategorii dla 4 parametrów pomiarowych
Pomiar komparatorowy: Ocena typu Hi, IN i Lo dla 4 parametrów
- Funkcjonalności (funkcje monitora):
Zakres monitora napięcia: od 0,0 mV do 1000,0 mV
Zakres monitora prądu: od 0,000 mA do 20,000 mA
- Wyświetlanie:
Funkcja Zoom: powiększenie obrazu wyświetlanych danych pomiarowych
• Tryb analizatora:
- Funkcje pomiarowe:
Pomiar z przemiataniem i analiza w układach zastępczych
Pomiar z przemiataniem częstotliwości lub poziomu (801 punktów pomiarowych) w tym pomiar z przemiataniem normalnym (do 801 punktów) i pomiar z przemiataniem segmentowym (do 20 segmentów przy całkowitej liczbie 801 punktów)
Pomiar interwałowy z ustawionym odstępem czasowym: od 0,00000 s do maks. 1000,00 s, 801 punktów)
- Funkcjonalności:
Analiza układów zastępczych: 5 modeli układów, Funkcja kursora: automatyczne wyszukiwanie wartości maksymalnej i minimalnej, obiektu docelowego, wartości lokalnego maksimum i minimum, Pomiar komparatorowy: ocena pod względem obszaru, wartości szczytowej, miejsca
- Wyświetlanie:
Lista, wykres, wykres XY, wyniki oceny komparatora
Funkcja skalowania: liniowego lub logarytmicznego
• Tryb pomiaru ciągłego:
- Pomiar ciągły przy użyciu w sumie maksymalnie 46 kombinacji warunków pomiarowych:
W trybie LCR: 30 warunków
W trybie analizatora: 16 warunków
• Szybkość i dokładność pomiaru:
- 4 szybkości pomiaru (FAST, MED, SLOW i SLOW2):
Tryb FAST (pomiar szybki): 0,5 ms
Tryb MED (pomiar ze średnią szybkością): 0,9 ms
Tryb SLOW (pomiar wolny): 2,1 ms
Tryb SLOW2 (pomiar wolny 2): 3,7 ms
- Funkcja uśredniania: liczba uśrednień do 1 do 256 ustawiana ze skokiem 1
- Dokładność podstawowa pomiaru: Z: ±0,72% w.w., θ: ±0,41°
- Zakres dokładności gwarantowanej: od 100 mΩ do 5 kΩ (dla impedancji)
- Gwarantowanie dokładności: przez 1 rok, dokładność po wykonaniu kalibracji gwarantowana przez 1 rok
- Konfiguracja wyprowadzeń: 2 wyprowadzenia
• Funkcje pomocnicze:
- Funkcja wyzwalania: wyzwalanie wewnętrzne lub zewnętrzne (przez interfejs EXT I/O zależnie od wyboru użytkownika, wyzwalanie ręczne
Regulacja czasu opóźnienia: od 0 do 9 s
Wyjście synchronizacji wyzwalania. Regulacja czasu oczekiwania na ustabilizowanie się: od 0 do 9 s
Regulacja czasu opóźnienia wyprowadzania sygnału INDEX: od 0 do 0,1 s
Typy wyzwalania: sekwencyjne, powtarzane, ze skokiem (tylko w trybie analizatora)
- Funkcja kompensacji
Kalibracja: przy zwartych/rozwartych/obciążonym wejściu pomiarowym: od urządzenie głównego do głowicy pomiarowej
Kompensacja: przy zwarciu/obciążeniu: kompensacja składowej głowicy pomiarowej
Kompensacja długości elektrycznej: w zakresie od 0 do 100 mm
Kompensacja korelacji: kompensacja wyświetlanych wartości, na podstawie współczynnika kompensacji wejścia - użytkownika
- Funkcja sprawdzania styku: przy pomiarze DCR, tłumienie dużej impedancji (Hi-Z reject), ocena przebiegu (wykrywanie wibracji styków)
• Rejestracja i interfejsy:
- Liczba wartości zmierzonych, które można zapisać w pamięci: w trybie LCR: 32000, w trybie analizatora: 100 przemiatań
- Funkcja pamięci nastaw na płycie przedniej:
Warunki pomiarowe: 30 zestawów - w trybie LCR, 16 zestawów - w trybie analizatora
Tylko wartości kompensacji: 30 zestawów - w trybie LCR
- Interfejsy: HANDLER, USB, LAN, GPIB (opcja), RS-232 (opcja)
Rozkazy: SCPI (unikatowe HIOKI)
• Wyświetlanie i dźwięki:
- Funkcja blokady przycisków:
Blokowanie obsługi przyrządu przy użyciu panelu dotykowego
Odblokowanie przez wprowadzenie kodu
- Krótki sygnał dźwiękowy: włączany/wyłączany, używany do sygnalizowania wyników oceny komparatora i jako sygnał potwierdzenia naciśnięcia przycisku
- Funkcja podgrzewania: Przyrząd wyświetli komunikat po 60 minutach od włączenia jego zasilania
- Wybór liczby wyświetlanych cyfr: 3, 4, 5 lub cyfr
- Ustawienia wyświetlania: włączenie/wyłączenie ekranu LCD, regulacja jaskrawości podświetlenia, wybór koloru podświetlenia ekranu pomiarowego (białe lub czarne), przełączanie kolorów parametrów
- Wyświetlacz: ekran kolorowy TFT o przekątnej 8,4 cala, z panelem dotykowym
• Inne:
- Zakres temperatur pracy: od 0 °C do 40 °c, przy wilgotności względnej: do 80%, brak kondensacji
- Zakres temperatur składowania: od -10 °C do 50 °C, przy wilgotności względnej od 20% do 80% (brak kondensacji)
- Otoczenie pracy: pomieszczenia zamknięte, do wysokości 2000 m n.p.m., przy stopniu zanieczyszczenia = maksymalnie 2
- Zasilanie: od 100 do 240 V AC (50/60 Hz), 70 VA
- Wytrzymałość izolacji: 1,62 kV AC, przez 1 minutę, między liniami zasilającą a uziemiającą
- Zgodność z normami: Bezpieczeństwo: EN61010, kompatybilność elektromagnetyczna (EMC): EN61010, EN61000
- Wymiary i masa: W przybliżeniu: 215 x 200 x 268 [mm], ok. 6,5 kg
- Akcesoria (w komplecie fabrycznym): przewód zasilający, instrukcja obsługi, CD z aplikacjami analizatora impedancji
• Produkowany w dwóch wersjach:
- IM7580A-1 z przewodem połączeniowym długości 1 m
- IM7580A-2 z przewodem połączeniowym długości 2 m
