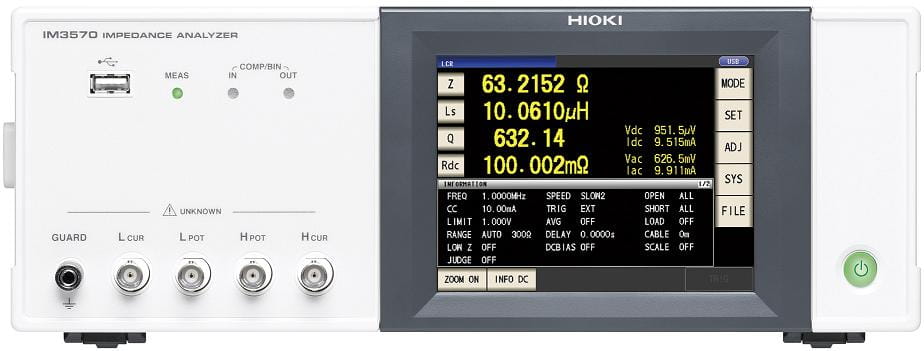

HIOKI IM3570 - analizator impedancji 4 Hz-5 MHz, 100 mΩ-100 MΩ , Z, Y, θ, X, G, B, Q, Rs (ESR), Rp, Rdc, Ls, Lp, Cs, Cp, D (tgδ)

Połączenie w jednym przyrządzie funkcji miernika RLC i analizatora impedancji
• Częstotliwość sygnału pomiarowego zmieniana w zakresie od 4 Hz do 5 MHz (ze skokiem od 10 mHz do 100 Hz)
• Napięcie sygnału pomiarowego zmieniane:
- tryb V/tryb CV (tryb normalny):
od 50 mV do 5 Vrms, ze skokiem 1 mVrms (do 1 MHz)
od 10 mV do 1 Vrms, ze skokiem 1 mVrms (powyżej 1,0001 MHz)
- tryb CC (tryb normalny):
od 10 µV do 50 mArms, ze kokiem 10 µArms (do 1 MHz)
od 10 µA do 10 Arms, ze skokiem 10 µArms (powyżej 1,0001 MHz)
• Zaawansowane funkcje zawierają m.in.:
- pomiar RLC sygnałem przemiennym
- pomiar rezystancji prądem stałym (DCR)
- pomiar z przemiataniem ciągłym częstotliwości i poziomu sygnału pomiarowego
• Pomiar z dużą szybkością w różnych warunkach i trybach pomiarowych eliminujący potrzebę stosowania na liniach produkcyjnych jednocześnie kilku przyrządów
- maksymalna szybkość pomiaru w trybie LCR 1,5 ms (1 kHz) i 0,5 ms (100 kHz)
• Dokładność podstawowa pomiaru: Z: ±0,08% w.w., θ: ±0,05°
• Mierzone parametry: Z, Y, θ, Rs(ESR), Rp, Rdc (rezystancja dla sygnału stałego), X, G, B, Cs, Cp, Ls, Lp, D (tgδ), Q
• Zakres pomiaru: od 100 mΩ do 100 MΩ, 12 podzakresów (wszystkie parametry są określane w zależności od Z)
• Zakres wyświetlania:
- Z, Y, θ, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp: od ±(0,000000 [jednostka] do ±9,999999G [jednostka],
- wyświetlanie wartości bezwzględnej (modułu) tylko dla Z i Y,
- θ: od ±0,000° do 999,999°, D: od ±0,000000 do ±9,999999
- Q: od ±0,00 do ±99999,99, Δ%: od ±0,0000% do ±999,9999%
• Impedancja wyjściowa:
- Tryb normalny: 100 Ω
- Tryb niskiej impedancji i wysokiej dokładności: 10 Ω:
• Wyświetlacz: kolorowy, TFT, przekątna 5,7 cali, możliwość włączenia/wyłączenia
• Czas pomiaru: 0,5 ms (100 kHz, tryb FAST - pomiar szybki, wyświetlacz wyłączony, wartość reprezentatywna)
• Szybkości pomiaru: FAST/MED/SLOW/SLOW2 (pomiar szybki/o średniej szybkości/wolny/wolny2)
• Funkcje: pomiar z polaryzacją wstępną (bias) sygnałem stałym, komparator, pamięć nastaw płyty czołowej, pamięć wyników pomiarów
• Interfejsy: EXT I/O (we./wy.), RS-232C, GPIB, komunikacja przez USB, pamięć USB, LAN
• Zasilanie: od 90 do 264 V AC, 50/60 Hz, 150 VA maks.
• Wymiary, masa: 330 x 119 x 307 [mm], 5,8 kg
• W komplecie: przewód sieciowy 1 szt.
• UWAGA: IM9000 - oprogramowanie wewnętrzne (firmware) do analizy układów zastępczych - opcja instalowana wyłącznie fabrycznie (patrz opis i do pobrania ulotka - na końcu strony)

Akcesoria opcjonalne (za dodatkową opłatą):
- L2000 - sonda do pomiaru czteroprzewodowego: pasmo od DC do 5 MHz, testuje próbki o wymiarach: ≤ 5 mm, impedancja charakterystyczna 50 Ω, długość przewodu połączeniowego: 1 m
- 9262 - głowica pomiarowa (połączenie bezpośrednie): pasmo od DC do 8 MHz, testuje próbki o wymiarach od 0,3 mm do 2 mm
- 9263 - głowica pomiarowa (połączenie bezpośrednie): pasmo od DC do 8 MHz, testuje próbki SMD o wymiarach od 1 mm do 10 mm
- 9667 - głowica pomiarowa do elementów SMD (połączenie bezpośrednie): pasmo od DC do 120 MHz, testuje próbki SMD o wymiarach 3,5 mm ±0,5 mm
- 9699 - głowica pomiarowa do elementów SMD (połączenie bezpośrednie): pasmo od DC do 120 MHz, testuje próbki o wymiarach: szerokość od 1,0 mm do 4,0 mm, wysokość ≤ 1,5 mm
- IM9100 - głowica pomiarowa do elementów SMD: kompatybilna z próbkami SMD o rozmiarach 0402-, 0603- i 1005-, konstrukcja elektrod - czteroprzewodowa, przeznaczona do bardzo precyzyjnych pomiarów
- L2001 - sonda igłowa: długość przewodu 730 mm, pasmo od DC do 8 MHz, impedancja charakterystyczna 50 Ω, konstrukcja par 4-przewodowych, elektroda z dwoma wyprowadzeniami, odstęp między końcówkami od 0,3 do ok. 6 mm, sonda jest dostarczana standardowo wraz z jednym zestawem IM9901
Opcje do L2001: IM9901 - końcówki kontaktowe (kompatybilne z rozmiarami czipów od 1608 do 5750), IM9902 - końcówki kontaktowe (kompatybilne z rozmiarami czipów od 1603 do 5750)
- 9140-10 - sonda czteroprzewodowa: długość przewodu 1 m, pasmo od DC do 200 kHz, impedancja charakterystyczna 50 Ω, konstrukcja par 4-przewodowych, mierzalna średnica przewodnika: od 0,3 do 5 mm
- 9261-10 - głowica pomiarowa: długość przewodu 1 m, pasmo od DC do 8 MHz, impedancja charakterystyczna 50 Ω, konstrukcja par 4-przewodowych, mierzalna średnica przewodnika: od 0,3 do 1,5 mm
- 9500-10 - sonda czteroprzewodowa do pomiarów elektrochemicznych: długość przewodu 1 m, pasmo od DC do 200 kHz, impedancja charakterystyczna 50 Ω, konstrukcja par 4-przewodowych, mierzalna średnica przewodnika: od 0,3 do 2 mm
- 9268-10 - moduł polaryzacji napięciem stałym (połączenie bezpośrednie): pasmo od 40 Hz do 8 MHz, maksymalne przykładane napięcie: ±40 V DC (wymaga użycia zewnętrznego źródła stałonapięciowego)
- 9269-10 - moduł polaryzacji napięciem stałym (połączenie bezpośrednie): pasmo od 40 Hz do 2 MHz, maksymalny doprowadzany 2 A DC (maksymalne przykładane napięcie: ±40 V DC) (wymaga użycia zewnętrznego źródła stałoprądowego)
- 9151-02 - przewód połączeniowy GPIB: długość 2 m
