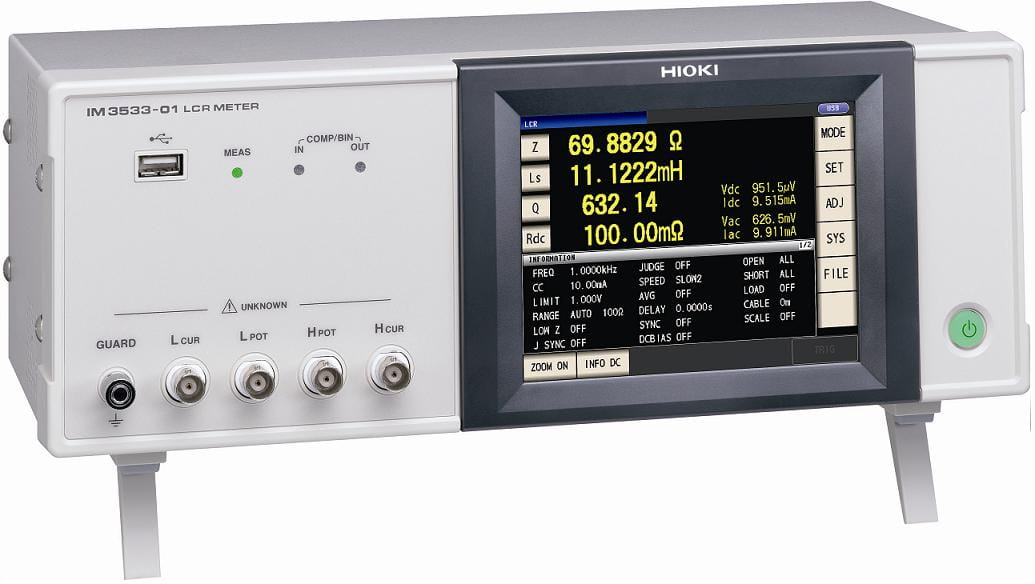

HIOKI IM3533-01 - laboratoryjny miernik miernik RLC, 1 mHz-200 kHz, 100 mΩ-100 MΩ, ±0,05%, 2 ms, Z, Y, θ, X, G, B, Q, Rdc, Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tgδ), N, M, ΔL, T, przemiatanie częstotliwości

IM3533-01 - laboratoryjny miernik RLC firmy HIOKI z przemiataniem częstotliwości w trybie analizatora
• Pasmo pomiaru: od 1 mHz do 200 kHz
• Tryby pomiarowe:
- tryb LCR (pomiar w warunkach jednorazowych),
- pomiar parametrów transformatora N, M i ΔL
- pomiar ciągły: zgodnie z warunkami zapisanymi w pamięci, tryb LCR - maksymalnie 60 zestawów)
- tryb analizatora: przemiatanie częstotliwości pomiarowej (liczba punktów pomiarowych: od 2 do 801, metoda przemiatania: przemiatanie normalne, wyświetlanie: lista)
• Pomiar 15 parametrów impedancyjnych:
Z - impedancja [Ω]
Y - admitancja [S]
θ - kąt fazowy [˚]
Rs - rezystancja szeregowa = ESR [Ω]
Rp - rezystancja równoległa [Ω]
X - reaktancja [Ω]
G - konduktancja [S]
B - susceptancja [S]
Ls - indukcyjność szeregowa [H]
Lp - indukcyjność równoległa [H]
Cs - pojemność szeregowa [F]
Cp - pojemność równoległa [F]
Q - dobroć
D - stratność (1/Q)
• Pomiar rezystancji prądem stałym - funkcja DCR (z funkcją kompensacji temperaturowej)
- poziom sygnału pomiarowego jest ustawiony na stałe na 2 V
- do kompensacji temperaturowej jest niezbędna opcjonalna sonda temperaturowa 9478
- jest wyświetlana przetworzona temperatura odniesienia
- zakres ustawiania temperatury odniesienia: od 10 do 99,9°C
- zakres ustawiania współczynnika temperaturowego: od -99,999ppm/°C do 99,999ppm/°C
• Pomiar parametrów transformatorów: N (liczba zwojów), M (indukcyjność wzajemna), ΔL (różnica indukcyjności)
• Pomiar temperatury
• Zakres pomiaru: od 100 mΩ do 100 MΩ, 10 podzakresów (wartości wszystkich parametrów są określane w zależności od Z)
• Dokładność podstawowa: Z: ±0,05% wartości wskazywanej, θ: ±0,03˚
• Pasmo pomiaru: od 1 mHz do 200 kHz
- skok regulacji: od 1 mHz do 10 Hz
• Sygnał pomiarowy, zakres regulacji:
Tryb normalny:
- tryb V/tryb CV: od 5 mV do 5 V (wartość skuteczna), skok regulacji: 1 mV;
- tryb CC: od 10 µA do 50 mA (wartość skuteczna), skok regulacji: 10 µA
Tryb niskoimpedancyjny o wysokiej dokładności:
- tryb V/tryb CV: od 5 mV do 2,5 V (wartość skuteczna), skok regulacji: 1 mV;
- tryb CC: od 10 µA do 50 mA (wartość skuteczna), skok regulacji: 10 µA
• Czas pomiaru: 2 ms (warunki: 1 kHz, pomiar SZYBKI, wyświetlacz wyłączony, wartość reprezentatywna)
• Impedancja wyjściowa:
- tryb normalny: 100 Ω
- tryb niskoimpedancyjny o wysokiej dokładności: 25 Ω
• Wybór szybkości pomiaru: pomiar SZYBKI/ŚREDNI/WOLNY/WOLNY2
• Komparator
- tryb LCR: HI/IN/LO, ABS/%/Δ% - dla elementów pierwszego i trzeciego
• Pomiar BIN (klasyfikacja elementów na kategorie)
- Dla dwóch elementów: 10 kategorii i poza zakresem
• Długość przewodu pomiarowego: 0 m/1 m (dokładność jest gwarantowana do 4 m)
• Kompensacja:
- kompensowanie: przy wyprowadzeniach zwartych/rozwartych/obciążonych/korelacji
- długość przewodu połączeniowego 0, 1, 2 i 1 m (dokładność gwarantowana do 4 m)
• Funkcja sprawdzania styku (Contact check): sprawdzanie 4-przewodowe (zmiana progu)/tłumienie Hi-Z
• Wyświetlacz: ciekłokrystaliczny, kolorowy, graficzny (TFT), dotykowy
- przekątna: 5,7 cali
- wyświetlanie wyników pomiaru jednocześnie 4 parametrów
- ustawianie liczb wyświetlanych cyfr: od 3 do 6 (wartość początkowa: 6)
• Funkcje przydatne przy pomiarze i sprawdzaniu na liniach produkcyjnych:
- funkcja regulacji automatycznej zmiany podzakresu pomiarowego
- wyprowadzanie dwóch wyników oceny przez interfejs EXT I/O
• Funkcje redukujące czas potrzebny do wykonania pomiaru
- automatyczne ustawianie optymalnego podzakresu zależnie od ustawionej wartości odniesienia (referencyjnej) lub zakresu
- optymalne ustawianie warunków pomiaru zależnie od zmian w zakresie
- funkcja ustawiania obszaru kompensacji przy zwartych i rozwartych wyprowadzeniach pomiarowych
• Funkcja ochrony przed ładunkiem szczątkowym:
V = √ 10/C (C: pojemność [F] testowanej próbki, V = maks. 400 V)
• Funkcja wyprowadzania sygnału synchronicznego wyzwalania
- przykłada sygnał pomiarowy tylko w trakcie pomiaru analogowego
- uśrednianie: liczba uśrednień = od 1 od 256
• Pamięć nastaw płyty przedniej:
tryb LCR: 60, tryb analizatora: 2, wartość kompensacji: 128
• Pamięć danych pomiarowych: 32000 danych
• Interfejsy:
- w standardzie: USB, pamięć przenośna USB, EXT I/O
- jako opcja: do wyboru jeden z: RS-232C, GPIB, LAN
• Zakres temperatur pracy: od 0 do 40°C
• Napięcie zasilania: AC, od 100 do 240 V, 50/60 Hz, 50 VA maks.
• Wymiary, masa: 330 x 119 x 168 [mm], ok. 3,1 kg
• Normy:
- Kompatybilność elektromagnetyczna (EMC): EN61326-1, EN61000-3-2, RN61000-3-3
- Bezpieczeństwo: EN61010
• Wyposażenie standardowe:
- kabel sieciowy x 1 szt.
- instrukcja obsługi: x 1 szt.
- CD z instrukcją do interfejsu i z przykładami: 1 szt. (załączone oprogramowanie umożliwia łatwe obliczanie dokładności pomiaru)

WYPOSAŻENIE OPCJONALNE (za dodatkową opłatą)
• L2000 - sonda do pomiaru czteroprzewodowego:
długość przewodu: 1 m, pasmo: DC - 5 MHz, impedancja: 50 Ω, zakończenie: chwytaki krokodylowe: maksymalna średnica przewodnika: 5 mm
• 9262 - głowica pomiarowa:
dołączana do przyrządu bezpośrednio, konfiguracja par - czteroprzewodowa, pasmo: DC - 5 MHz, impedancja charakterystyczna: 50 Ω, maksymalna średnica przewodnika: 2 mm
• 9140-10 - sonda do pomiaru czteroprzewodowego: (wkrótce dostępna)
długość przewodu: 1 m, pasmo: DC - 200 kHz, impedancja charakterystyczna: 50 Ω, zakończenie: chwytaki krokodylowe: maksymalna średnica przewodnika: 2 mm
• 9261-10 - głowica pomiarowa (wkrótce dostępna):
długość przewodu połączeniowego z przyrządem: 1 m, konfiguracja par - czteroprzewodowa, pasmo: DC - 5 MHz, impedancja charakterystyczna: 50 Ω, maksymalna średnica przewodnika: 1,5 mm
• 9263 - głowica pomiarowa SMD:
dołączana do przyrządu bezpośrednio, pasmo: DC - 5 MHz, wymiary testowanej próbki: od 1 do 10 mm
• 9699 - głowica pomiarowa SMD:
dołączana do przyrządu bezpośrednio, elektrody do dołączenia elementu SMD na spodzie korpusu głowicy, pasmo: DC - 5 MHz, wymiary testowanej próbki: szerokość: od 1,0 do 10 mm, wysokość: 1,5 maks.
• 9677 - głowica pomiarowa SMD:
dołączana do przyrządu bezpośrednio, elektrody do dołączenia elementu SMD na boku korpusu głowicy, pasmo: DC - 120 MHz, wymiary testowanej próbki: 3,5 mm ±0,5 mm
• 9143-10 - sonda do pomiaru czteroprzewodowego typu pęseta: (wkrótce dostępna)
długość przewodu: 1 m, pasmo: DC - 5 MHz, impedancja charakterystyczna 50 Ω, konfiguracja par: czteroprzewodowa
• Z3000 - interfejs GPIB (moduł)
• Z3001 - interfejs RS-232C (moduł)
• Z3002 - interfejs LAN (moduł)
• 9151-02 - przewód połączeniowy GPIB, długość 2 m
• 9478 - sonda temperaturowa Pt100, zabudowana (wodoszczelna), długość przewodu: 1 m, średnica 2,3 mm
