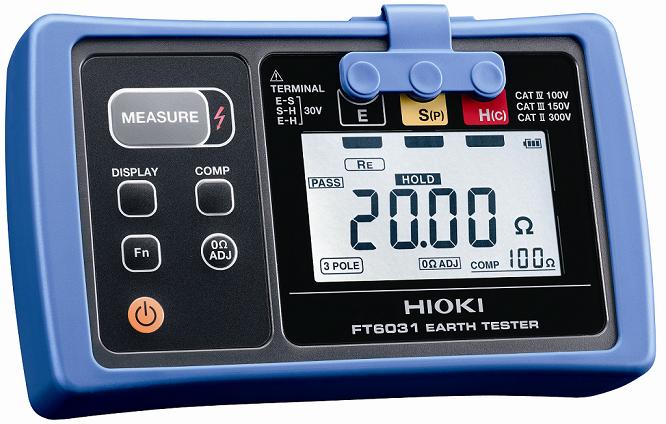

HIOKI FT6031-50 - miernik rezystancji uziemienia metodą dwóch, trzech uziomów (przełączanie), pomiar napięcia ziemi

Pomiar po naciśnięciu tylko jednego przycisku
Automatycznie sprawdza napięcie ziemi, uziom pomocniczy, po czym mierzy rezystancję uziemienia. Wybiera optymalny zakres pomiaru rezystancji uziemienia, eliminując potrzebę przełączania podzakresów.
• Metoda pomiaru (przełączana): dwuprzewodowa (dwa uziomy)/trójprzewodowa (trzy uziomy)
• Podzakresy pomiarowe rezystancji uziemienia:
20 Ω/200 Ω/2000 Ω
• Zakresy wyświetlania rezystancji uziemienia:
od 0 do 20,00 Ω, od 0 do 200,0 Ω, od 0 do 2000 Ω
• Dokładność pomiaru:
±1,5% w.w. ± 8 cyfr (podzakres 20 Ω)
±1,5% w.w. ± 4 cyfry (podzakresy 200 i 2000 Ω)
• Typ i częstotliwość sygnału pomiarowego: sinusoidalny, 128 Hz ± 2 Hz
• Czas pomiaru:
- metoda trójprzewodowa: w zakresie 8 s
- metoda dwuprzewodowa: w zakresie 3 s
• Prąd pomiarowy:
- metoda trójprzewodowa: ≤ 25 mA
- metoda dwuprzewodowa: ≤ 4 mA
• Tolerancja rezystancji uziomu pomocniczego
- podzakres 20 Ω: 5 kΩ, podzakres 200 Ω: 50 kΩ, podzakres 2000 Ω: 50 kΩ
• Pomiar napięcia ziemi:
- zakres pomiaru: od 0 do 30,0 V (wartość skuteczna)
• Funkcja zerowania rezystancji doprowadzeń pomiarowych:
- przeprowadzana automatycznie po naciśnięciu przycisku 0Ω ADJ
- wykonywana przed pomiarem w celu zwiększenia dokładności pomiaru
• Komparator
- wybór wartości odniesienia (z pamięci)
- wewnętrzna pamięć wartości odniesienia:
1,2,3,4,5,6,7,8,9,10,20,30,40,50,60,70,80,90,100*,200,300,400,500 Ω
* - wartość domyślna
- gdy wynik pomiaru jest > od wartości odniesienia, to zaświeca się napis FAIL (zły) i włącza ciągły sygnał dźwiękowy
- gdy wynik pomiaru jest ≤ od wartości odniesienia, to zaświeca się napis PASS (dobry) i włącza przerywany sygnał dźwiękowy
• Zakres temperatur pracy i wilgotności względnych: od -10 do +40°C, przy wilgotności względnej ≤80% (brak kondensacji)
• Środowisko pracy: pomieszczenia zamknięte, teren otwarty (z wyłączeniem terenu rolnego*), stopień zanieczyszczenia 3
* zgodnie z wymaganiami normy EN61557-5 odnośnie napięcia przy nieobciążonych gniazdach pomiarowych
• Wyświetlanie numeru fabrycznego przyrządu
• Zasilanie: 6 V, 4 baterie alkaliczne LR6
- liczba pomiarów przy nowych bateriach: ok. 400
- wskaźnik (na wyświetlaczu) bieżącego stanu baterii (4 stany)
- funkcja automatycznego wyłączania zasilania (po 10 minutach) z możliwością wyłączenia
• Szczelność obudowy: IP65/IP67 (EN60529)
• Odporność na upuszczenie z wysokości do 1 m na beton (przy założonej osłonie gumowej)
• Maksymalne napięcie do ziemi:
100 V AC/DC (kategoria pomiarowa IV)
150 V AC/DC (kategoria pomiarowa III)
300 V AC/DC (kategoria pomiarowa II)
Przewidywane przepięcia przejściowe: 2500 V
• Bezpieczeństwo: EN61010 (urządzenie główne i układ pomiarowy), miernik rezystancji uziemienia: 61557
• Kompatybilność elektromagnetyczna: EN61326
• Wymiary, masa: 185 x 111 x 44 [mm] (włącznie z osłoną gumową, bez zaślepki gniazd pomiarowych), 570 g (włącznie z osłoną gumową i bateriami, bez innych akcesoriów)
• Opcjonalny moduł Z3210 do bezprzewodowego przesyłania danych pomiarowych na smartfon lub tablet (funkcja Bluetooth)
- bezpłatne oprogramowanie GENNECT Cross wspomagające transmisję danych pomiarowych
• Akcesoria (w komplecie fabrycznym):
- uziomy pomocnicze L9840 - 2 szt.
- przewód pomiarowy L9841 (chwytak krokodylowy, czarny, długość 4 m) - 1 szt.
- przewód pomiarowy L9842-11 (z nawijarką, żółty, długość 10 m) - 1 szt.
- przewód pomiarowy L9842-22 (z nawijarką, czerwony, długość 20 m)- 1 szt.
- torba - 1 szt.
- osłona gumowa (niebieska, założona)
- baterie alkaliczne LR6 - 4 szt.
- instrukcja obsługi
• Akcesoria opcjonalne (za dodatkową opłatą):
- Z3210 - adapter bezprzewodowy
- 9843-51 - przewód pomiarowy czerwony - dł. 50 m, z płaską nawijarką
- 9843-52 - przewód pomiarowy żółty - dł. 50 m, z płaską nawijarką
- 9050 - siatka uziemiająca, 2 szt., wymiary 300 na 300 mm
- L9844 - przewody pomiarowe (czerwony/żółty/czarny, dł. 1,2 m każdy z nasuwanymi chwytakami krokodylowymi)
- L9787 - przewody pomiarowe (czerwony/czarny), dł. 1,2 m każdy, jeden nasuwany chwytak krokodylowy - czarny)
