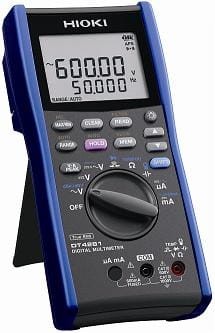

HIOKI DT4281 - profesjonalny multimetr cyfrowy, 2x60000, 5 pom./s, 0,025%, 1000 V AC/DC, True RMS, 600 mA DC/AC, 1000 A AC (cęgi), 600 MΩ, 600 nS, 100 mF, 0,5 MHz, dB, T, dioda, ciągłość, USB (opcja)

DT4281 - przenośny multimetr cyfrowy klasy profesjonalnej z cęgowym i bezpośrednim pomiarem prądu
• Podwójny wyświetlacz:
- Główny i pomocniczy: 2 x 5 cyfr realizujący funkcje wyświetlania podwójnego np. napięcia przemiennego i częstotliwości
- 3-cyfrowy licznik danych (zapisanych w pamięci)
- podświetlenie
- szybkość odświeżania wskazania: 5 razy na sekundę (przy pomiarze pojemności: od 0,05 do 2 razy na sekundę)
• Funkcja True RMS
Funkcje pomiarowe:
• Napięcie stałe i przemienne:
- podzakresy pomiarowe: 60,000 mV/600,00 mV/6,0000 V/60,000 V/600,0 V/1000 V
- dokładność podstawowa dla napięcia stałego: ±0,025% w.w.
- dokładność podstawowa dla napięcia przemiennego: ±0,2 % w.w.
- pasmo pomiaru napięcia przemiennego: 20 Hz - 100 kHz
• Napięcie przemienne z nałożoną składową stałą:
- podzakresy pomiarowe: 6,000 V/60,000 V/600,0 V/1000 V
- dokładność podstawowa: ±0,3% w.w.
- pasmo pomiaru: 20 Hz - 100 Hz
• Prąd stały:
metoda bezpośrednia:
- podzakresy pomiarowe: 600,00 µA/6000,0 µA/60,000 mA/600,00 mA
- dokładność podstawowa pomiaru: ±0,05% w.w.
• Prąd przemienny:
metoda bezpośrednia:
- podzakresy pomiarowe: 600,00 µA/6000,0 µA/60,000 mA/600,00 mA
- dokładność podstawowa pomiaru: ±0,6% w.w.
- pasmo pomiaru dla prądu przemiennego: 20 Hz - 20 kHz
metoda pośrednia z użyciem cęgów:
- podzakresy: 10,00 A/20,00 A/50,00 A/100,0 A/200,0 A/500,0 A/ 1000 A
- dokładność podstawowa pomiaru: ±0,6% w.w.
- pasmo pomiaru: od 40 Hz do 1 kHz
• Rezystancja:
- podzakresy pomiarowe: 60,000 Ω/600,00 Ω/6,0000 kΩ/60,000 kΩ/600,00 kΩ/6,0000 MΩ/60,00 MΩ/600,0 MΩ
- dokładność podstawowa: ±0,03% w.w.
• Test ciągłości:
- podzakres pomiarowy: 600,0 Ω
- sygnalizacja dźwiękowa
- próg sygnalizacji: 20 Ω (domyślny)/50 Ω/100 Ω/500 Ω
• Pojemność:
- podzakresy pomiarowe: 1,000 nF/10,00 nF/100,0 nF/1,000 µF/10,00 µF/100,0 µF/1,000 mF/10,00 mF/100,0 mF
- dokładność podstawowa: ±1,0% w.w.
• Częstotliwość:
- podzakresy pomiarowe: 99,999 Hz/999,99 Hz/9,9999 kHz/99,999 kHz/500,00 kHz
- dokładność podstawowa: ±0,02% w.w.
• Wartość szczytowa:
- funkcja aktywna na zakresach: ACV, DCV, DC+ACV, DCµA, DCA, ACµA, ACmA, ACA
- łącząc pomiar wartości szczytowej z pomiarem DC+AC można mierzyć tętnienia nałożone na sygnał napięcia stałego - funkcja nadająca się idealnie do sprawdzania tętnień w systemach zasilania np. pojazdów z napędem elektrycznym
• Test diody:
- zakres pomiaru: 3,600 V, dokładność: ±0,1% w.w. prąd pomiarowy: ≤1,2 mA
- jeśli wskazanie w kierunku przewodzenia jest mniejsze od wartości progowej, to włącza się sygnał dźwiękowy i czerwone podświetlenie
- próg w kierunku przewodzenia: 0,15 V/0,5 V (wartość domyślna)/1 V/1,5 V/2,5 V/3 V
• Temperatura:
- typ sondy: termopara typu K
- zakres pomiaru: od -40,0°C do 800,0°C
- dokładność pomiaru: ±0,5% w.w. ±3°C
Funkcje pomocnicze:
• Hold - zamrażanie bieżącego wskazania wyświetlacza
• Auto Hold - automatyczne zamrażanie wskazania, gdy wynik pomiaru staje się stabilny (w zakresie ustawionych wcześniej wartości progowych)
• REL - wskazywanie wartości względnej, biorąc jako wartość odniesienia bieżący wynik pomiaru
• MAX/MIN - wskazywanie wartości maksymalnej lub minimalnej od rozpoczęcia pomiaru
• Ustawianie próbkowania: odświeżanie normalne: 5 razy/s lub wolne 1 raz/s (stabilizacja wyświetlanej wartości)
• Pamięć wyników pomiarów: ręczny zapis wyników pomiaru do pamięci (400 punktów danych)
• Port USB - pobieranie danych pomiarowych z multimetrów na komputerze z zainstalowanym programem DT4900
- funkcje programu komunikacyjnego:
przesyłanie zapisanych danych z pamięci wewnętrznej multimetru do komputera
zapisywanie danych w formacie tekstowym
zapisywanie obrazów graficznych i plików z wyspecyfikowanym odstępem czasowym (lub zapisywanie ręczne)
wyświetlanie w czasie rzeczywistym wyników pomiarów na ekranie komputera
otoczenie pracy: interfejs USB, systemy operacyjne: Windows 7, Vista (SP1 lub nowszy), XP (SP2 lub nowszy)
• Filtr dolnoprzepustowy usuwający sygnały harmoniczne:
- częstotliwość odcięcia: fc = 630 Hz
- aktywny w trybach ACV, DCV+ACV (tylko na podzakresach ACV 600/1000 V)
- przydatny np. przy pomiarze sygnału na wyjściu falownika
• Wybór szybkości próbkowania (pomiar szybki i wolny)
• Pamięć danych pomiarowych (400 punktów)
• Wskazywanie poziomu w dBm/dBV
- impedancja standardowa:
4/8/16/32/50/75/93/110/125/135/150/200/250/300/500/600/800/900/1000/1200 Ω (wartość domyślna: 600 Ω)
• Wskazywanie wyniku pomiaru prądu stałego w procentach zakresu 4-20 mA lub 0-20 mA
• Zasilanie:
- napięcie zasilania: 6 V DC
- źródło zasilania: cztery baterie LR6
- czas pracy ciągłej (przy wyłączonej funkcji DCV i wyłączonym podświetleniu): ok. 100 h - przy zasilaniu z baterii alkalicznych LR6, ok. 30 h - przy zasilaniu z baterii magnezowych R6P
- automatyczne wyłączanie zasilania: po 15 minutach od wykonania ostatniej operacji, na 15 s przed wyłączeniem pulsuje symbol APS
• Zintegrowana osłona gumowa: przyrząd wytrzymuje upadek z wysokości 1 m na betonową podłogę
• Gniazda pomiarowe: cztery
- mechaniczna blokada nieużywanych gniazd pomiarowych sprzężona z funkcyjnym przełącznikiem obrotowym - ochrona przed ewentualnym błędem operatora
- funkcja aktywna przy pomiarze napięcia i rezystancji (na zakresie A są dostępne tylko gniazda A i COM, a na zakresach µA/mA są dostępne tylko gniazda µA/mA i COM
• Zakres temperatur pracy: od -15 °C do 55 °C
• Wymiary i masa: 93x197x53 mm, ok. 650 g (włącznie z bateriami)
• Normy: bezpieczeństwo: EN61010-1, kompatybilność elektromagnetyczna: EN61326
• Kategoria pomiarowa: III 1000 V, IV 600 V, przewidywane przepięcie przejściowe 8000 V
- gdy napięcie wejściowe przekracza 1000 V AC/DC, wyświetlacz zostaje podświetlony na czerwono
• Szczelność obudowy: IP40
• Wyposażenie standardowe: przewody pomiarowe L9207-10, instrukcja obsługi, baterie alkaliczne 4 szt.
• Wyposażenie opcjonalne (za dodatkową opłatą):
- pakiet komunikacyjny DT4900 (zawiera CD z programem, moduł interfejsu USB, przewód połączeniowy USB),
- sonda temperaturowa typu K (ew. wymaga użycia przejściówki),
- torba C0202,
- pasek z mocowaniem magnetycznym Z5004
opcjonalne cęgi prądowe na prąd przemienny
• 9010-50:
- prąd znamionowy: 10/20/50/100/200/500 A AC
- dokładność amplitudy (od 45 do 66 Hz): ±2% w.w. ± 1% w.p.
- pasmo pomiaru: od 40 Hz do 1 kHz ± 6% w.w.
- napięcie wyjściowe: wartość pełnozakresowa (w.p.) 0,2 V AC na każdym podzakresie prądu znamionowego
- maksymalne napięcie w mierzonym układzie: 600 V AC (50/60 Hz)
- maksymalna średnica przewodu (średnica wewnętrzna cęgów): 46 mm
- długość przewodu połączeniowego: 3 m (do połączenia z DT4281 jest niezbędna przejściówka 9704)
- wymiary, masa: 78 x 188 x 35 mm, 420 g
- kategoria pomiarowa: III 600 V
• 9018-50:
- prąd znamionowy: 10/20/50/100/200/500 A AC
- dokładność amplitudy (od 45 do 66 Hz): ±1,5% w.w. ± 0,1% w.p.
- pasmo pomiaru: od 40 Hz do 3 kHz ± 1% w.w.
- napięcie wyjściowe: wartość pełnozakresowa (w.p.) 0,2 V AC na każdym podzakresie prądu znamionowego
- maksymalne napięcie w mierzonym układzie: 600 V AC (50/60 Hz)
- maksymalna średnica przewodu (średnica wewnętrzna cęgów): 46 mm
- długość przewodu połączeniowego: 3 m (do połączenia z DT4281 jest niezbędna przejściówka 9704)
- wymiary, masa: 78 x 188 x 35 mm, 420 g
- kategoria pomiarowa: III 600 V
• 9132-50:
- prąd znamionowy: 20/50/100/200/500/1000 A AC
- dokładność amplitudy (od 45 do 66 Hz): ±3% w.w. ± 0,2% w.p.
- pasmo pomiaru: od 40 Hz do 1 kHz ± 1% w.w.
- napięcie wyjściowe: wartość pełnozakresowa (w.p.) 0,2 V AC na każdym podzakresie prądu znamionowego
- maksymalne napięcie w mierzonym układzie: 600 V AC (50/60 Hz)
- maksymalna średnica przewodu (średnica wewnętrzna cęgów): 55 mm, lub szyna 80 x 20 mm
- długość przewodu połączeniowego: 3 m (do połączenia z DT4281 jest niezbędna przejściówka 9704)
- wymiary, masa: 100 x 224 x 35 mm, 600 g
- kategoria pomiarowa: III 600 V
