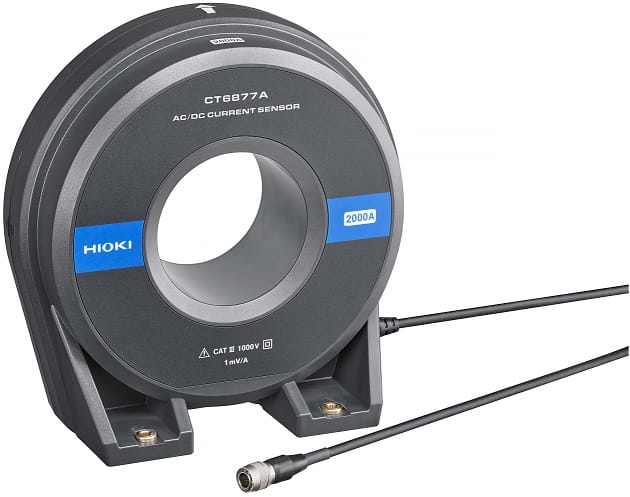

HIOKI CT6877A-1 - cęgowy, przewlekany czujnik dużych prądów AC/DC: 2000 A, ±3200 A szczyt., pasmo DC-1 MHz, dokładność ±0,04% w.w., ±0,1°, przekładnia 1 mV/A, otwór 80 mm, przewód 10 m z wtykiem ME15W

• Czujnik prądu typu pull-through (przewlekany) - do współpracy z miernikami mocy, rejestratorami i oscyloskopami wysokiej klasy
• Średnica wewnętrzna otworu na przewód z mierzonym prądem: 80 mm
• CT6877A-1 może objąć cztery kable o przekroju 250 mm²
• Wzmocnione ekranowanie poprawia odporność na zakłócenia, aby móc dokładnie mierzyć prądy przykryte przez sygnały zakłócające
• Idealny do wychwytywania sygnałów prądowych w zasilaczach impulsowych, falownikach, kondycjonerach zasilania i innych urządzeniach przyszłych generacji (kat. III, 1000 V)
• Automatyczna korekcja fazy (z PW8001)
• Prąd znamionowy: 2000 A AC/DC
• Przekładnia: 1 mV/A (= 2 V/2000 A)
• Maks. prąd wejściowy: ±3200 A AC/DC (szczytowy, ≤ 20 ms, do 40 °C)
• Impedancja wyjściowa: 50 Ω ± 10 Ω
• Pasmo pomiaru:
- amplituda: od DC do 1 MHz (±3 dB, typowo)
- faza: do 700 kHz
• Dokładność pomiaru:
- dokładność pomiaru amplitudy: zależy od częstotliwości (patrz ulotka)
na przykład dla DC i w paśmie od 45 Hz do 66 Hz: ±0,04% w.w. ± 0,008% w.p.
- dokładność pomiaru fazy: również zależy od częstotliwości (patrz ulotka)
na przykład w paśmie: DC < f < 45 Hz: 0,1°
• Przesunięcie fazy: -3,34° przy 100 kHz
• Czas opóźnienia: 93 ns
• Zakres temperatur i wilgotności względnych gwarantowania dokładności: od 0 °C do 40 °C, ≤ 80%
• Błąd offsetu: ±5 ppm - typowo, w 23 °C, przy braku sygnału wejściowego
• Błąd liniowości: ±10 ppm - typowo, w 23 °C
• Błąd amplitudy:
- DC: ±15 ppm
- od 10 Hz do 100 Hz: ±0,01%
- od 100 Hz do 1 kHz: ±0,04%
- od 1 kHz do 10 kHz: ±0,25%
- od 10 kHz do 100 kHz: ±1%
- od 100 kHz do 300 kHz: ±2%
- od 300 kHz do 700 kHz: ±10%
• CMRR (tłumienie sygnału współbieżnego):
- ≥ 140 dB (50/60 Hz)
- ≥ 120 dB (100 kHz)
• Wpływ położenia przewodnika (drut średnicy 10 mm):
DC, 50Hz/60 Hz: ≤ ±0,04% w.w. (prąd wejściowy 10 A)
1 kHz ≤ ±0,05% w.w. (prąd wejściowy 10 A)
10 kHz ≤ ±0,2% w.w. (prąd wejściowy 10 A)
100 kHz ≤ ±0,8% w.w. (prąd wejściowy 10 A)
• Wpływ zewnętrznego pola magnetycznego: ≤ 80 mA (wartość skalowana, w polu magnetycznym o natężeniu 400 A/m stałym (DC) i o częstotliwości 60 Hz)
• Wpływ temperatury:
w zakresie od -40 °C do 0 °C i od 40 °C do 85 °C
- czułość amplitudowa: ±15 ppm w.w./°C
- napięcie offsetu: ±0,5 ppm w.p./°C
• Podatność magnetyczna: ≤10 mA (wartość skalowana, po doprowadzeniu sygnału wejściowego 2000 A DC)
• Zakres temperatur i wilgotności względnych otoczenia pracy: od -40 °C do +85 °C, ≤ 80%
• Zakres temperatur i wilgotności względnych otoczenia składowania: od -40 °C do +85 °C, ≤ 80%
• Maksymalne znamionowe napięcie do ziemi: 1000 V kat. III, przewidywane przepięcie przejściowe: 8000 V
• Wytrzymałość na przebicie: 7,4 kV AC (przy: 1 mA, 50/60 Hz, 1 min)
• Normy: Bezpieczeństwo: EN61010, kompatybilność elektromagnetyczna: EN61326
• Zasilanie:
- doprowadzane bezpośrednio przez wtyk ME15W z PW8001, PW6001, PW3390 lub modułu U8977
- doprowadzane pośrednio wtykiem BNC tj. z modułu czujnika CT9555, CT9556, CT9557 zasilanego z sieci napięciem przemiennym od 100 do 240 V lub z zewnętrznego zasilacza DC, przy współpracy np. z PW3335-03, PW3336, PW3337 (patrz ulotka)
• Przewód wyjściowy długości 10 m, zakończony wtykiem ME15W
• Wymiary, masa: 229 x 232 x 112 mm, 5,3 kg
ZASTOSOWANIA: Czujnik HIOKI o bardzo wysokiej dokładności i szerokim paśmie przeznaczony do pomiarów wysokoprądowych, bardzo szybkich falowników stosowanych na przykład w pojazdach EV/HEV/PHEV, idealny w dziedzinach zaawansowanych technicznie takich jak: fotowoltaika, ogniwa paliwowe - do oceny stanów ładowania/rozładowywania akumulatorów i zjawisk we wtórnych obwodach falowników, do monitorowania sygnałów za pomocą oscyloskopów lub rejestratorów
